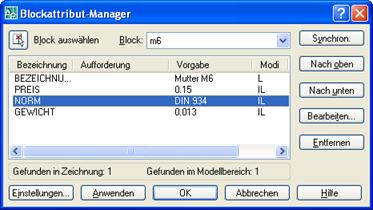

Battman Mit dem Block-Attribut-Manager können Sie sehr einfach Attributeinstellungen von Blöcken ändern. Dabei werden nicht die eingefügten Blockinstanzen geändert, sondern die unsichtbar im Hintergrund liegenden Blöcke. Diese Änderung wirkt sich also auf künftig eingefügte Blöcke aus. Falls der Block extern als WBlock gespeichert ist, müssen sie nach der Änderung über BATTMAN den WBlock erneut speichern. Befehl: battman ¿ oder oder Menü Ändern / Objekt / Attribut / Block-Attribut-Manager

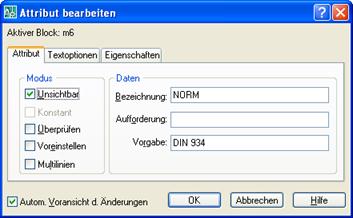

Attributeigenschaften ändern Hier können Sie z.B. die Reihenfolge bei der Eingabe ändern. Markierung Sie dazu ein Attribut und bewegen Sie es über „Nach oben“ um eine Stufe höher oder wie im folgenden Beispiel können Sie den Modus ändern. Befehl: battman ¿ oder oder Menü Ändern / Objekt / Attribut / Block-Attribut-Manager · Wählen Sie das Attribut „Norm“. · Klicken Sie auf „Bearbeiten“.
· Deaktivieren Sie „Unsichtbar“ Bestätigen Sie mit „OK“.   Ändern Sie die Werte „Gewicht“ und „Preis“. Ersetzen Sie den Dezimalpunkt jeweils durch ein Komma.
