Beschriftungsblöcke

Auch Blöcke und Attribute können als Beschriftungsobjekte definiert werden. Sie haben dann folgende Möglichkeiten:

Größe passt sich automatisch an

Objekt wird bei nicht vordefinierten Maßstäben unsichtbar

Größe und Zeilenabstand bei Attributen wird automatisch angepasst (Attribute sind Beschriftungsobjekte).

Übung: Beschriftungsblock

Erstellen Sie den Block NeueBeschriftung aus einem Rechteck 40x20 inkl. Bemaßung.

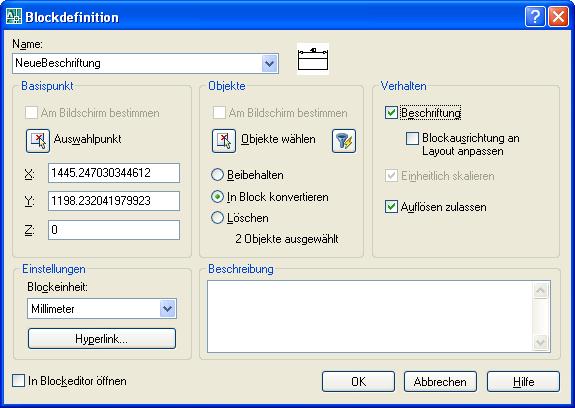

Legen Sie ihn als Beschriftungsobjekt fest

Fügen Sie den Block ein.

Beschriftungsblock einfügen

Beim Einfügen des Blocks wird der Maßstab abgefragt.

Wenn Sie – wie oben – den Maßstab im Ansichtsfenster ändern, wird der Block in der Größe angepasst bzw. beim Ausdruck in anderen Maßstäben ausgeblendet.

Maßstab festlegen

· Schalten Sie das automatische Hinzufügen von Maßstäben ein:

· Wechseln Sie den Maßstab auf 1:2

· Schalten Sie das automatische Hinzufügen aus:

Klicken Sie zur Kontrolle auf den Block. Beide Maßstäbe werden dargestellt.

Übung: Schraffur als Beschriftungsobjekt

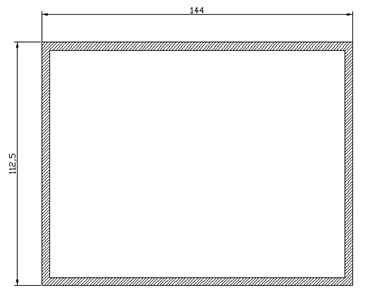

· Erstellen Sie einen Grundriss 144x112.5.

· Versetzen Sie das Rechteck um 4 Einheiten nach innen.

· Erstellen Sie eine Schraffur: Benutzerdefiniert, 1 Einheit Abstand, Winkel 45 Grad.

· Definieren Sie die Schraffur als Beschriftungsobjekt.
