Auslesen von
Attributinformationen
Schablonendatei erstellen
- Textdatei erstellen (Schablone zum Auslesen der
Daten, Filter für die Attribute)
- Diese Schablone
wird mit einem Texteditor erstellt. Sie können entweder den MS-DOS-Editor
EDIT verwenden, oder auch z. B. MS WINWORD oder ein entsprechendes
Textverarbeitungsprogramm verwenden. Wichtig dabei ist, daß diese Datei
als NUR-TEXT abgespeichert wird.
- Die Schablonendatei
verwendet die Bezeichnungen der Attribute, die bei der Attributsdefinition
eingegeben wurden als Spaltenüberschriften. Die Attribut-Werte werden in eine
Textdatei ausgelesen.
Wenn nicht bekannt ist, wie die Attributsbezeichnungen
lauten, die AE als Befehl aufrufen und den Block wählen, dann werden die
Attributsbezeichnungen angezeigt.
- Die Eintragungen in
die Textdatei sehen wie folgt aus:
BAUTEIL C020000
BEZEICHNUNG C020000
SPEZIFIKATION1 C020000
SPEZIFIKATION2 C020000
Hier keine Leerzeile,
sonst funzt es nicht.
Dabei steht das „C“ für
Charakter und gibt den Datentyp „alphanumerisch“ an.
Hier kann auch ein „N“ für
rein numerische Zahlen eingegeben werden.
Die nächsten 3 Stellen
legen die Anzahl der Zeichen fest. Die Folge „C020“ gibt an, daß 20 Zeichen als
Feldgröße definiert werden. Die folgenden 3 Nullen kommen nur bei numerischen
Werten („N“) zum Tragen, sie stehen dort für die Nachkommastellen.
Achten Sie darauf, daß Sie nach
dem letzten Eintrag (Spezifikation2) keine Leerzeilen mehr einfügen (kein ¿). Sonst erhalten Sie eine Fehlermeldung.
Speichern
Sie diese Datei unter dem Namen SCHAB1.TXT
im Autocad-Verzeichnis.
Geben

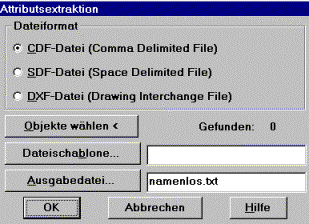

Sie an der Tastatur DDATTEXT ein.
Klicken
Sie auf
.
Wählen
Sie SCHAB1.TXT.
Übernehmen
Sie den Namen der Ausgabedatei.
Klicken
Sie
Die Attribute sind nun in die
angegebene Textdatei (Name = Zeichnungsname) ausgelesen. Sie können mit dem
Befehl EDIT das Ergebnis ansehen.
Mit
einem Datenbankprogramm wie z. B. Access oder einer Tabellenkalkulation
