Anzeige steuern

Auflösung steuern

FACETRES

Befehl: facetres ¿

Neuer Wert für FACETRES <0.5000>: 1 ¿ (je höher, desto genauer, aber auch langsamer)

Facetten Resolution: Genauigkeit der Darstellung wird erhöht

Gespeichert in: Zeichnung

Ausgangswert: 0.5

Bewirkt eine Anpassung der Glätte von gerenderten und schattierten Objekten sowie von Objekten, bei denen ausgeblendete Linien entfernt wurden. Gültige Werte liegen im Bereich von 0.01 bis 10.0.

Die Darstellung wird erst nach dem erneuten Verdecken (vd ¿) aktiviert.

Anzeige von Sichtkanten

DISPSILH

Befehl: dispsilh ¿

Neuer Wert für DISPSILH <0>: 1 ¿ (Schaltet die „Rundungslinien“ aus)

Mögliche Werte: 0, 1

Steuert, ob AutoCAD Befehle auf Sichtkanten, die parallel zur aktiven Skizzierebene verlaufen, bearbeiten kann. Schaltet automatisch Isolinien aus. (Linien an den Quadranten bei 3D-Körpern)

ISOLINES

Befehl: isolines ¿

Neuer Wert für ISOLINES <4>: 8¿

Steuert die Anzahl der „Drahtmodell-Linien“.

Anfangswert: 4 (pro Quadrant eine Linie)

Mögliche Werte: 0 bis 2047

Steuert die Anzahl der Isolinien, die auf einer gekrümmten Oberfläche angezeigt werden.

Anzeige von Flächen

Surftab1 und Surftab2

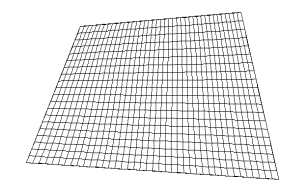

Diese beiden Variablen steuern die Anzahl der Linien eines Netzes in M- und N-Ausrichtung (Matrix). (z. B. in X- und Y-Richtung)

Ausgangswert: 6

Setzt die Anzahl der Tabellationen, die für REGELOB und TABOB erzeugt werden sollen. Legt auch die Netzdichte in M- bzw. N-Richtung für ROTOB and KANTOB fest.

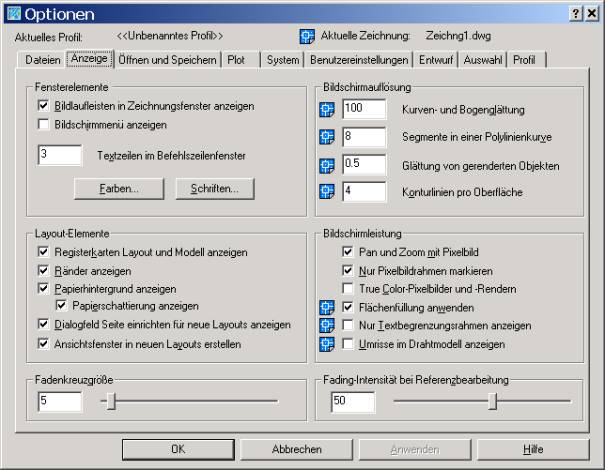

Oder über das Menü Werkzeuge Voreinstellungen / Leistungsdaten

Befehl: ve ¿ oder Werkzeuge/Voreinstellungen

Glättung von gerenderten Objekten

§ facetres ¿

Konturlinien pro Oberfläche

§ Isolines ¿

Kurven und Bogenglättung

§ Auflös ¿ (Anzahl der "Ecken" von Kreisen)

Umrisse im Drahtmodell zeigen

§ Dispsilh ¿
