Schraffur

Befehl: gs ¿ oder oder Menü Zeichnen Schraffur

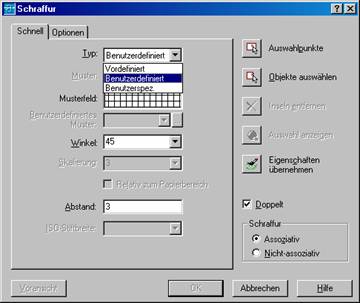

Übung 1

• Zeichnen Sie 3 konzentrische Kreise
• Wählen Sie Benutzerdefiniert
• Stellen Sie den Winkel 45 Grad ein
• Geben Sie den Abstand der Schraffurlinien von 3 Einheiten ein
• Klicken Sie auf die Schaltfläche „Auswahlpunkte“
• Klicken Sie in die Fläche innerhalb des äußersten Kreises
• Bestätigen Sie mit der rechten Maustaste (Eingabe) oder ¿

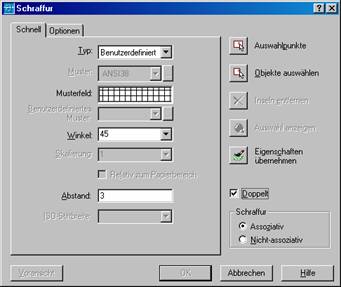

Kreuzschraffur

Setzen Sie den letzen Befehl mit STRG + Z zurück (löscht die Schraffur)

Aktivieren Sie die Schaltfläche „Doppelt“, um eine Kreuzschraffur zu erzeugen

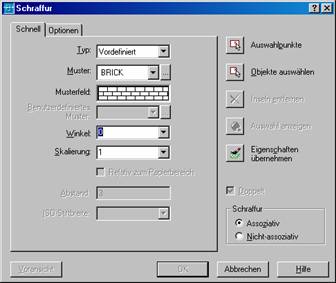

Vordefinierte Schraffurmuster

• Wählen Sie „Vordefiniert“
• Klicken Sie auf die Schaltfläche mit den 3 Punkten neben dem Musterfeld
• Wählen Sie durch Doppelklick eine Schraffur
• Klicken Sie auf die Schaltfläche „Auswahlpunkte“
• Klicken Sie in die mittlere Fläche (Mauerwerk)

Bestätigen Sie mit Return

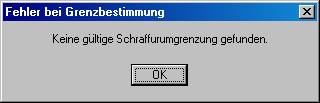

Keine Schraffurumgrenzung gefunden

Wenn die Schraffurumgrenzung nicht geschlossen ist oder Grenzlinien außerhalb des Bildschirmbereiches liegen, wird folgende Fehlermeldung angezeigt

Inselerkennung

Normal

Die äußerste Fläche wird geklickt, davon ausgehend wird jede zweite innerhalb liegende Fläche schraffiert. Siehe Beispiel oben, dort wurde die äußerste Fläche gewählt.

Äußere

Es wird nur die angeklickte Fläche schraffiert

Ignorieren

Alle innerhalb liegenden Flächen werden schraffiert

Schraffureigenschaften ändern

Stellen Sie in den Auswahleinstellungen die Assoziativschraffur auf aus, falls die nachfolgende Beschreibung nicht klappt.

Befehl: o ¿

Register Auswahleinstellungen

Doppelklick auf die Schraffur öffnet das Fenster zum Bearbeiten der Schraffur.

Oder Eigenschaften ändern

Befehl: e ¿

Steuert die Wirkung des Doppelklicks

Befehl: dpklibearb ¿

Doppelklick-Bearbeitungsmodus eingeben [EIN/AUS] <aktuell>:

DPKLIBEARB steuert, ob beim Doppelklicken auf ein Objekt ein Dialogfeld angezeigt wird. Wenn Sie diese Option aktivieren, richtet sich das angezeigte Dialogfeld nach dem Typ des Objekts, auf das Sie doppelt geklickt haben.

Bei den meisten Objekten wird beim Doppelklicken das Fenster Eigenschaften angezeigt. Bei bestimmten Objekttypen werden leistungsfähige, benutzerfreundliche oder häufig verwendete Editoren aufgerufen. Bei folgenden Objekten wird durch einen Doppelklick ein spezieller Editor geöffnet:

• Attribut: Zeigt das Dialogfeld Attributsdefinition bearbeiten an (
