Polylinie

Befehl: pl ¿

PLINIE

Startpunkt angeben: 100,100 ¿

Aktuelle Linienbreite beträgt 0.0000

Nächsten Punkt angeben oder [Kreisbogen/Halbbreite/sehnenLänge/Zurück/Breite]: 100 ¿ (Richtung nach oben zeigen)

Nächsten Punkt angeben oder

[Kreisbogen/Schließen/Halbbreite/sehnenLänge/Zurück/Breite]: K ¿

Endpunkt des Bogens angeben oder

[Winkel/ZEntrum/Schließen/RIchtung/Halbbreite/LInie/RAdius/zweiter Pkt/ZUrück/Breite]: RA ¿

Radius des Bogens angeben: 80 ¿

Endpunkt des Bogens angeben oder [Winkel]: w ¿

Eingeschlossenen Winkel angeben: 180 ¿

Sehnenrichtung für Bogen angeben <90>: Punkt links klicken

Endpunkt des Bogens angeben oder

[Winkel/ZEntrum/Schließen/RIchtung/Halbbreite/LInie/RAdius/zweiter Pkt/ZUrück/Breite]: LI ¿

Nächsten Punkt angeben oder

[Kreisbogen/Schließen/Halbbreite/sehnenLänge/Zurück/Breite]: 100 ¿ (nach unten zeigen)

Nächsten Punkt angeben oder [Kreisbogen/Schließen/Halbbreite/sehnenLänge/Zurück/Breite]: S ¿

Alternativ mit Linienbefehl

Befehl: L ¿

LINIE Ersten Punkt angeben: 100,100 ¿

Nächsten Punkt angeben oder [Zurück]: 100 ¿

Versetzen

Befehl: vs ¿

Abstand angeben oder [Durch punkt] <1.0000>: 160 ¿

Zu versetzendes Objekt wählen oder <exit>:

Abrunden der beiden Linien

Befehl: ar ¿

ABRUNDEN

Aktuelle Einstellungen: Modus = STUTZEN, Radius = 10.0000

Erstes Objekt wählen oder [Polylinie/Radius/Stutzen]: Linie klicken

Zweites Objekt wählen: zweite Linie klicken

Verbindungslinie unten zeichnen

Befehl: L ¿

Ersten Punkt angeben: linke Linie unten klicken

Nächsten Punkt angeben oder [Zurück]: rechte Linie unten klicken

Linien zu einer Polylinie verbinden

Befehl: pe ¿

Pedit

Polylinie wählen oder [mehrere Objekte]: eine Linie klicken

Das gewählte Objekt ist keine Polylinie

Soll es in eine Polylinie verwandelt werden? <J> ¿

Option eingeben [Schließen/Verbinden/BReite/BEarbeiten/kurve

Angleichen/Kurvenlinie/kurve LÖschen/LInientyp/Zurück]: V ¿

Objekte wählen: Fenster über Linienobjekte ziehen

Objekte wählen: ¿

3 Segment(e) der Polylinie hinzugefügt

Option eingeben [Öffnen/Verbinden/BReite/BEarbeiten/kurve

Angleichen/Kurvenlinie/kurve LÖschen/LInientyp/Zurück]: ¿

Oder Linien über Umgrenzung verbinden

Befehl: um ¿

Internen Punkt wählen: innerhalb der Fläche einen beliebigen Punkt klicken

Alles wird gewählt...

Alles Sichtbare wird gewählt...

Ausgewählte Daten werden analysiert...

Interne Inseln werden analysiert... ¿

UMGRENZUNG hat 1 Polylinie erstellt.

Pfeil zeichnen

Befehl: pL ¿

PLINIE

Startpunkt angeben: 100,100 ¿

Aktuelle Linienbreite beträgt 0.0000

Nächsten Punkt angeben oder [Kreisbogen/Halbbreite/sehnenLänge/Zurück/Breite]: b ¿

Startbreite angeben <0.0000>: 10 ¿

Endbreite angeben <10.0000>: 0 ¿

Nächsten Punkt angeben oder [Kreisbogen/Halbbreite/sehnenLänge/Zurück/Breite]: 10 ¿ (nach rechts zeigen)

Nächsten Punkt angeben oder [Kreisbogen/Schließen/Halbbreite/sehnenLänge/Zurück/Breite]: ¿

Breite

Befehl: pL ¿

PLINIE

Startpunkt angeben: 100,100 ¿

Aktuelle Linienbreite beträgt 0.0000

Nächsten Punkt angeben oder [Kreisbogen/Halbbreite/sehnenLänge/Zurück/Breite]:

Nächsten Punkt angeben oder

[Kreisbogen/Schließen/Halbbreite/sehnenLänge/Zurück/Breite]: B

Startbreite angeben <10.0000>: 10 ¿

Endbreite angeben <0.0000>: 10 ¿

Nächsten Punkt angeben oder

[Kreisbogen/Schließen/Halbbreite/sehnenLänge/Zurück/Breite]: ¿

Zurücksetzen der Linienbreite

Bfehl: pL ¿

PLINIE

Startpunkt angeben: 100,100 ¿

Aktuelle Linienbreite beträgt 10.0000

Nächsten Punkt angeben oder [Kreisbogen/Halbbreite/sehnenLänge/Zurück/Breite]:

Nächsten Punkt angeben oder

[Kreisbogen/Schließen/Halbbreite/sehnenLänge/Zurück/Breite]: B ¿

Startbreite angeben <10.0000>: 0 ¿

Endbreite angeben <0.0000>: 0 ¿

Nächsten Punkt angeben oder

[Kreisbogen/Schließen/Halbbreite/sehnenLänge/Zurück/Breite]: ¿

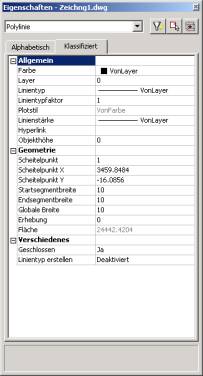

Ändern der Linienbreite

Rechter Mausklick auf die zu ändernden Objekte oder Doppelklick (Autocad 2000 Befehl e ¿ )

Startsegmentbreite und Endsegmentbreite anpassen
