Strahl

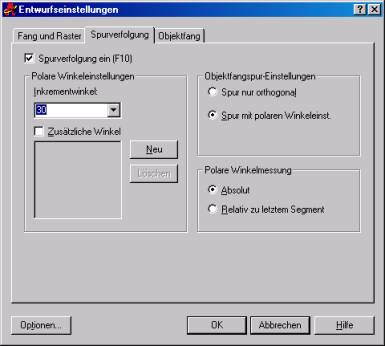

Polar auf Winkel 30 Grad einstellen und Strahlen in 30-Grad-Schritten erstellen



Befehl: strahl ¿

Startpunkt angeben: 50,50 ¿

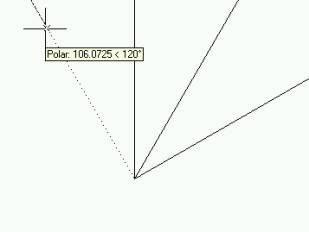

Durch Punkt angeben: klicken, wenn 30-Grad-Schritt angezeigt wird

Durch Punkt angeben:

Durch Punkt angeben:



Befehl: k ¿

KREIS Zentrum für Kreis angeben oder [3P/2P/Ttr (Tangente Tangente Radius)]:

50,50 ¿

Radius für Kreis angeben oder [Durchmesser]: 100 ¿



Befehl: k ¿

Zentrum für Kreis angeben oder [3P/2P/Ttr (Tangente Tangente Radius)]:

Radius für Kreis angeben oder [Durchmesser] <100.0000>: 10 ¿



Befehl: ¿

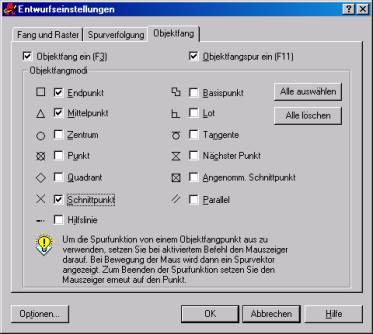

KREIS Zentrum für Kreis angeben oder [3P/2P/Ttr (Tangente Tangente Radius)]: Schnittpunkt klicken

Radius für Kreis angeben oder [Durchmesser] <10.0000>: ¿



Befehl: ¿

KREIS Zentrum für Kreis angeben oder [3P/2P/Ttr (Tangente Tangente Radius)]: Schnittpunkt klicken

Radius für Kreis angeben oder [Durchmesser] <10.0000>: ¿



Usw.
