Bohrung im 3D-Modell verschieben

Symbolleiste „Volumenkörper bearbeiten“ einschalten

Rechtsklick auf eine Symbolleiste

Wählen Sie Volumenkörper bearbeiten

Bohrung verschieben

Befehl:

Flächen wählen oder [ZUrück/Entfernen]: In die Zylinderwandung klicken

1 Fläche gefunden.

Flächen wählen oder [ZUrück/Entfernen/ALLE]:

Basispunkt oder Verschiebung angeben: 10,0 ¿

Zweiten Punkt der Verschiebung angeben: ¿

Höhe des Körpers verändern

Befehl:

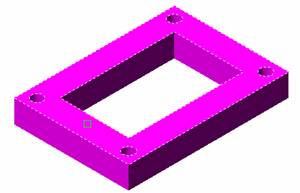

Flächen wählen oder [ZUrück/Entfernen]: In die obere Fläche klicken

1 Fläche gefunden.

Flächen wählen oder [ZUrück/Entfernen/ALLE]: ¿

Basispunkt oder Verschiebung angeben: 0,0,10 ¿ (10 Einheiten in Z-Richtung)

Zweiten Punkt der Verschiebung angeben: ¿

(wie versetzen)

Fläche versetzen

Wählen Sie Fläche versetzen

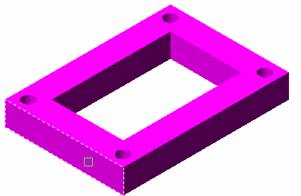

Flächen wählen oder [ZUrück/Entfernen]: (Fläche wie dargestellt klicken)

Flächen wählen oder [ZUrück/Entfernen/ALLE]: ¿

Abstand angeben: -5 ¿ (positives Vorzeichen vergrößert)

Fläche drehen

Fläche drehen wählen

Flächen wählen oder [ZUrück/Entfernen]: obere Fläche klicken

1 Fläche gefunden. ¿

Flächen wählen oder [ZUrück/Entfernen/ALLE]: ¿

Achsenpunkt angeben oder [Achse von objekt/ANsicht/X-achse/Y-achse/Z-achse]

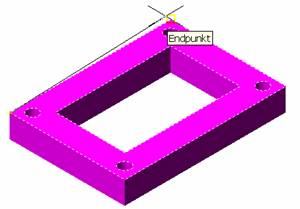

<2Punkte>: linke obere Ecke anklicken

Zweiten Punkt auf der Rotationsachse angeben: rechte obere Ecke anklicken

Drehwinkel angeben oder [Bezug]: -10 ¿

Rechten Daumen in Achsrichtung der Drehachse, gekrümmte Finger zeigen positive Drehachse, hier ist sie negativ

Volumenkörperprüfung gestartet.

Volumenkörperprüfung abgeschlossen.

Bearbeitungsoption für Flächen eingeben

[Extrusion/Schieben/Drehen/Versetzen/verJüngung/Löschen/Kopieren/Farbe/Zurück/eXit] <eXit>: ¿

Fläche verjüngen

Fläche verjüngen wählen

Flächen wählen oder [ZUrück/Entfernen]: Fläche klicken

1 Fläche gefunden. ¿

Flächen wählen oder [ZUrück/Entfernen/ALLE]: ¿

Basispunkt angeben: untere Ecke klicken

Anderen Punkt auf der Verjüngungsachse angeben: obere Ecke klicken

Verjüngungswinkel angeben: 3

Vorderansicht

Fläche löschen

Wählen Sie Fläche löschen

Klicken Sie die Kante an oder wählen Sie die beiden einzelnen Flächen (außen, damit nicht die dahinter liegenden Flächen gewählt werden)

Innere Flächen wählen

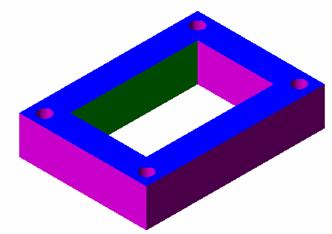

Flächen farbig ausfüllen

Aufprägen

Wählen Sie den Volumenkörper

Wählen Sie den Kreis

(Kreis liegt auf dem Objekt)

Aufgeprägte Fläche extrudieren

Verwenden Sie „Flächen extrudieren“, um die aufgeprägte Fläche zu extrudieren.

Wandstärke

Wählen Sie den Volumenkörper

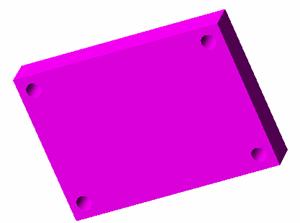

Klicken Sie die untere Fläche an, um sie zu entfernen

Fehler, z.B. wenn eine Bohrung im Weg liegt

Modellierungsfehler:

Unzulässige Fläche-Fläche-Schnittstelle.
