Schraubensymbol M6 definieren

Kreis zeichnen

Befehl: k ¿

KREIS Zentrum für Kreis angeben oder [3P/2P/Ttr (Tangente Tangente Radius)]: 50,50 ¿

Radius für Kreis angeben oder [Durchmesser]: 5 ¿

Sechseck zeichnen

Befehl: pg ¿

POLYGON Anzahl Seiten eingeben <4>: 6 ¿ (6 Seiten)

Polygonmittelpunkt angeben oder [Seite]: zen ¿

Von

Option eingeben [Umkreis/Inkreis] <U>: i ¿ (Inkreis)

Kreisradius angeben: 5 ¿

Kreis mit Radius 3 zeichnen

Befehl: k

KREIS Zentrum für Kreis angeben oder [3P/2P/Ttr (Tangente Tangente Radius)]: zen ¿

Von (äußeren Kreis wählen)

Radius für Kreis angeben oder [Durchmesser] <5.0000>: 3 ¿

Inneren Kreis für Gewindedarstellung zeichnen

Befehl: k ¿

KREIS Zentrum für Kreis angeben oder [3P/2P/Ttr (Tangente Tangente Radius)]: zen ¿

Von (äußeren Kreis wählen)

Radius für Kreis angeben oder [Durchmesser] <5.0000>: 2.5 ¿

Kreis aufbrechen

Befehl: br ¿

BRUCH Objekt wählen: Kreis oben klicken

Zweiten Brechpunkt oder [Erster punkt] angeben: Kreis am linken Quadranten klicken

Mittelpunkt setzen

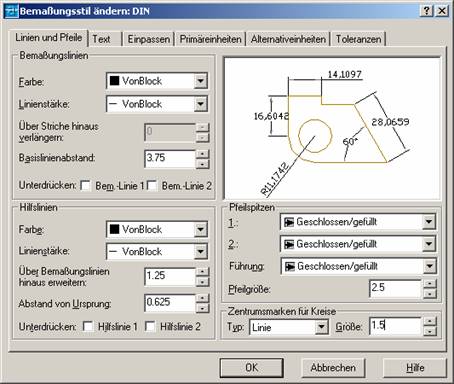

Bemaßungseinstellungen festlegen

Linie als Markierung wählen.

Pfeilgröße auf 1.5, weil der Kreis einen Radius von 3 hat. Sonst wird die Linie nicht dargestellt, sondern nur ein Mittelpunktskreuz.

Befehl: bemmittelp ¿

Bogen oder Kreis wählen: äußeren Kreis klicken

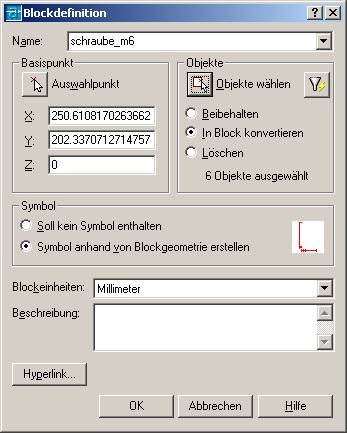

Block definieren

Ein Block ist nur innerhalb dieser Zeichnung verfügbar oder über das Design-Center.

Auswahlpunkt definieren: Zentrum

Objekte wählen Alle

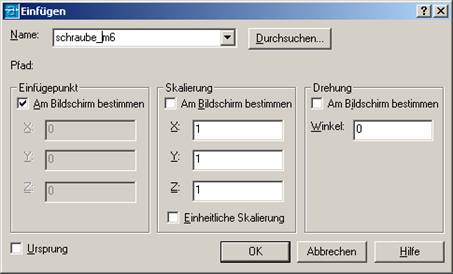

Block einfügen

Befehl: ein ¿ oder Menü Einfügen / Block

Position in der Zeichnung zeigen

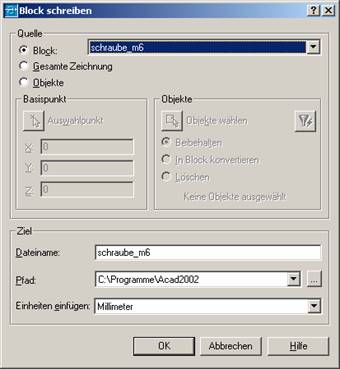

Wblock

Ein Wblock wird als Zeichnungsdatei gespeichert und ist von jeder anderen Zeichnung aus über Einfügen / Block aufzurufen.

Befehl: w ¿

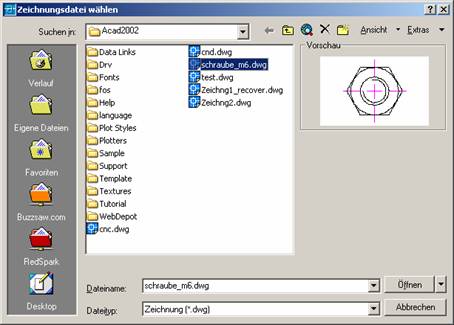

Wenn der Block schon vorhanden ist die Quelle „Block“ auswählen und Namen festlegen.

Wenn noch kein Block vorher erstellt wurde, Objekte wählen, Auswahlpunkt festlegen und Namen eingeben.

Block referenziert sich selbst

Keinesfalls einen eingefügten Block als Objekt auswählen und den gleichen Namen verwenden, den der Block besitzt, sonst erhält man die spätere Fehlermeldung „Block referenziert sich selbst“. Den Fehler kann man beheben, indem man die externe Zeichnung (Wblock) umbenennt oder beim Einfügen im Fenster den Blocknamen ändert.

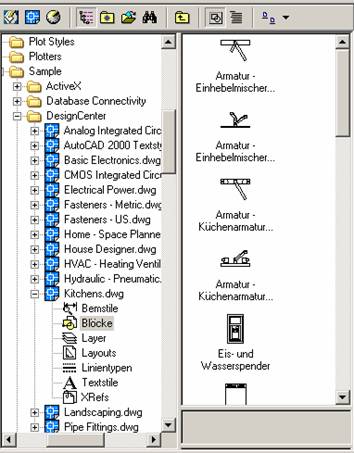

Blöcke aus anderen Zeichnungen einfügen

Befehl: STRG+2 oder

Wählen Sie auf der linken Seite das Verzeichnis c:\Programme\Autocad2002\Sample\Designcenter.

Wählen Sie Blöcke

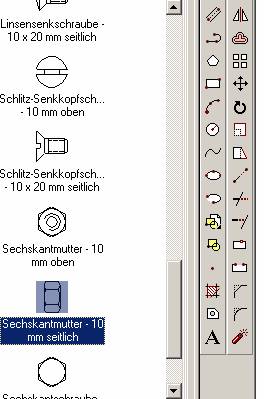

Ziehen Sie den gewünschten Block bei gedrückter linker Maustaste (Drag) in die Zeichnung und lösen Sie die linke Maustaste (Drop).

Block mit der rechten Maustaste einfügen

Block bei gedrückter rechter Maustaste in die Zeichnung ziehen

Maustaste lösen

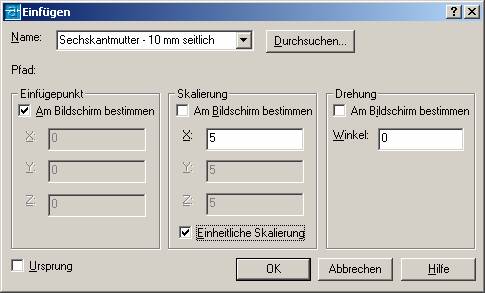

Sie können direkt im Einfügefenster skalieren oder die Skalierung am Bildschirm bestimmen.
