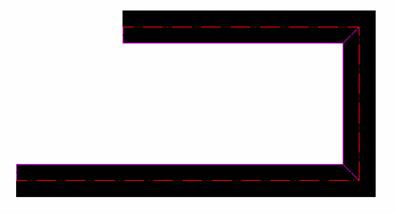

Multilinie

Befehl: ml ¿

Aktuelle Einstellungen: Ausrichtung = Oben, Maßstab = 20.00, Stil = STANDARD

Startpunkt angeben oder [Ausrichtung/Maßstab/Stil]: 100,100 ¿

Nächsten Punkt angeben: <Ortho ein> 200 ¿ (nach rechts zeigen)

Nächsten Punkt angeben oder [Zurück]: 300 ¿ (nach oben zeigen)

Nächsten Punkt angeben oder [Schließen/Zurück]: 200 ¿ (nach links zeigen)

Nächsten Punkt angeben oder [Schließen/Zurück]: S ¿

Ausrichtung

Befehl: ml ¿

Aktuelle Einstellungen: Ausrichtung = Oben, Maßstab = 20.00, Stil = STANDARD

Startpunkt angeben oder [Ausrichtung/Maßstab/Stil]: a ¿

Ausrichtungstyp eingeben [Oben/Null/Unten] <oben>: n ¿

Aktuelle Einstellungen: Ausrichtung = Null, Maßstab = 20.00, Stil = STANDARD

Startpunkt angeben oder [Ausrichtung/Maßstab/Stil]: 400,100 ¿

Nächsten Punkt angeben: 100 ¿ (nach rechts zeigen)

Nächsten Punkt angeben oder [Zurück]: 200 ¿ (nach oben zeigen)

Nächsten Punkt angeben oder [Schließen/Zurück]: 100 ¿ (nach links zeigen)

Nächsten Punkt angeben oder [Schließen/Zurück]: S ¿

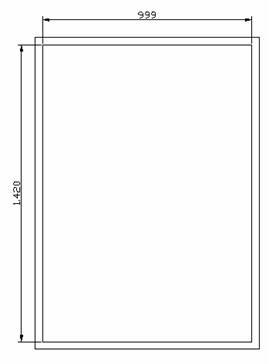

Maßstab = Wandstärke

Befehl: ml ¿

Aktuelle Einstellungen: Ausrichtung = Oben, Maßstab = 20.00, Stil = STANDARD

Startpunkt angeben oder [Ausrichtung/Maßstab/Stil]: m ¿

Mlinienmaßstab eingeben <20.00>: 36.5 ¿

Aktuelle Einstellungen: Ausrichtung = Oben, Maßstab = 20.00, Stil = STANDARD

Startpunkt angeben oder [Ausrichtung/Maßstab/Stil]: 400,100 ¿

Aktuelle Einstellungen: Ausrichtung = Oben, Maßstab = 36.50, Stil = STANDARD

Startpunkt angeben oder [Ausrichtung/Maßstab/Stil]: 100,400 ¿

Nächsten Punkt angeben: @999,0 ¿

Nächsten Punkt angeben oder [Zurück]: @0,1420 ¿

Nächsten Punkt angeben oder [Schließen/Zurück]: @-999,0 ¿

Nächsten Punkt angeben oder [Schließen/Zurück]: S ¿

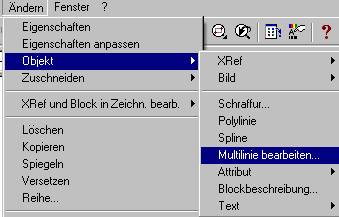

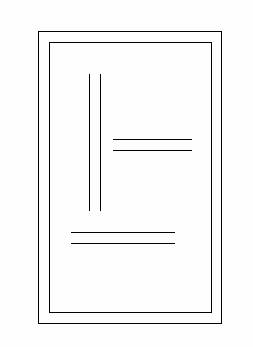

Multilinie editieren

Befehl: mledit ¿

MLEDIT

Befehl: mledit ¿

Erste Multilinie wählen: klicken wie dargestellt

Zweite Multilinie wählen: klicken wie dargestellt

Ergebnis

Multilinie mit Griffpunkten verlängern

Multilinie ohne vorherigen Befehlsaufruf anklicken

Linken blauen Griffpunkt anklicken

Griffpunkt färbt sich rot (wird „heiß“)

Maus an gewünschte Position ziehen oder Koordinaten relativ eingeben oder Richtung zeigen und Abstand eingeben.

Geschlossenes Kreuz

Offenes Kreuz

Kontrollpunkte hinzufügen

Multilinienstil

Befehl: mlstil ¿

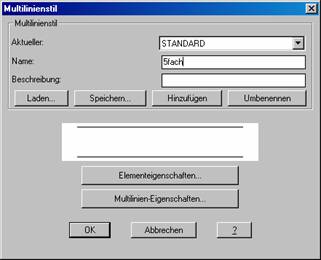

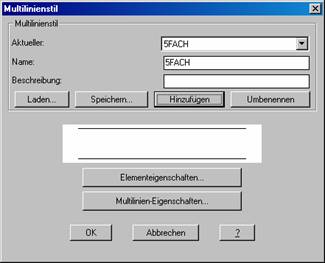

Neuen Namen eingeben und auf hinzufügen klicken

Linie hinzufügen

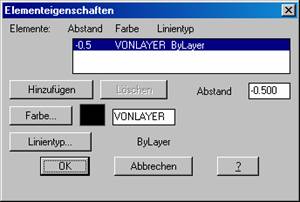

Löschen Sie alle bestehenden Linien (eine bleibt erhalten)

Abstand 1 -0.5

Abstand 2 -0.25

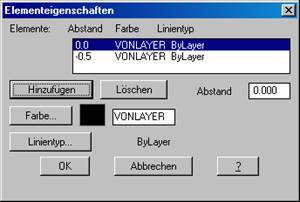

Hinzufügen anklicken

Abstand 3 0.25

Hinzufügen anklicken

Abstand 4 0.5

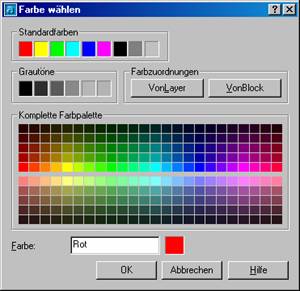

Farbe zuordnen

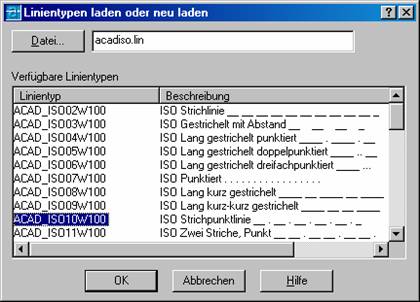

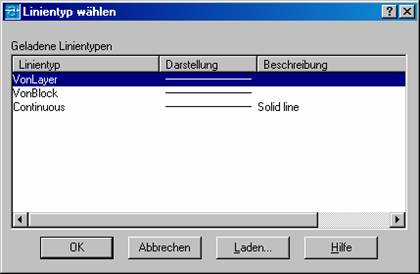

Linientyp laden

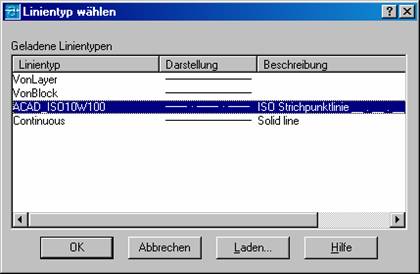

Linientyp wählen

Gewählte Linie noch mal anklicken

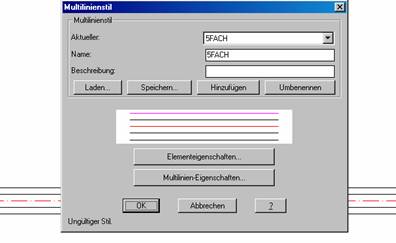

Ungültiger Stil

Wenn der Multilinienstil in der Zeichnung bereits verwendet wird, kann er nicht mehr verändert werden.

Zerlegen Sie die Multilinie mit UR ¿ in den Ursprung oder löschen Sie die entsprechenden Multilinien, dann können Sie wieder ändern.

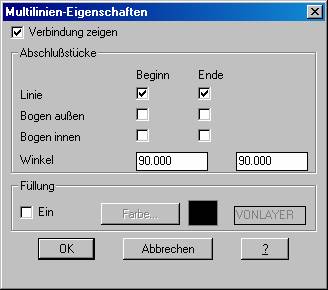

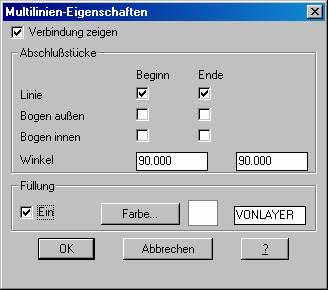

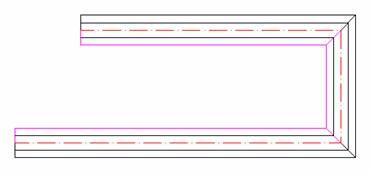

Verbindung anzeigen

Füllung
