Layouts erstellen

Klicken Sie mit der rechten Maustaste auf ein Layout

Wählen sie Von Vorlage…

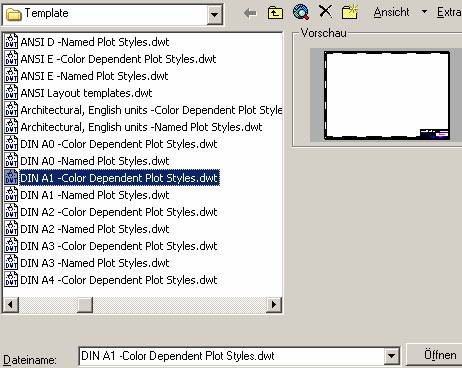

Doppelklick auf DIN A1 Color Dependent (farbabhängiger Plotstil)



Mit OK bestätigen

Neues Layout aktivieren

Rechtsklick auf das neue Layout

Seite einrichten wählen

Wenn die Option Seite einrichten „ausgegraut“ ist, haben Sie vorher nicht auf das Layout geklickt.

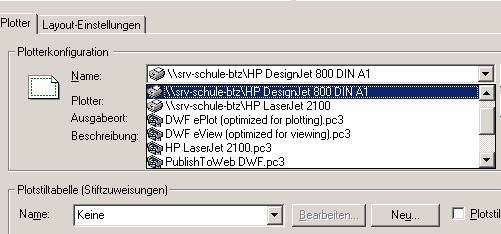

Plotter einstellen

Hier HP DesignJet 800 DIN A1

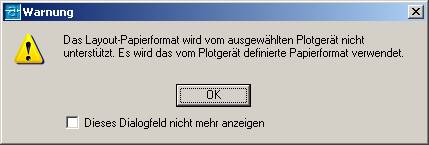

Papierformat wird später gewählt, deshalb OK

Nur schwarzweiß drucken

Plotstifttabelle monochrom wählen

Register Layouteinstellungen wählen

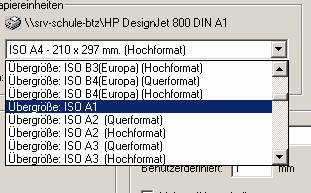

Blattgröße und Position wählen

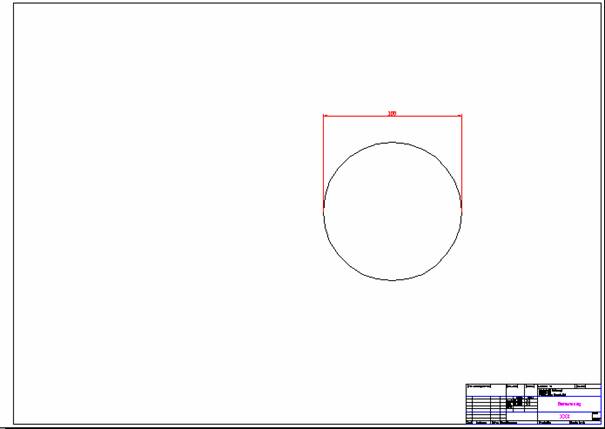

Ergebnis:

Schriftfeld liegt innerhalb der gestrichelten Linien, die den Druckbereich darstellt.
