Volumenkörper durch Differenz zweier Körper erzeugen

Bks in die untere Fläche legen

Befehl: bks

Ursprung/zAChse/3Punkt/Objekt/ANsicht/X/Y/Z/Vorher/Holen/Sichern/Löschen/?/<Welt

>: u

Ursprung <0,0,0>:

Umgrenzung erzeugen

Befehl: um

UMGRENZUNG

Internen Punkt wählen: Alles wird gewählt...

Alles Sichtbare wird gewählt...

Ausgewählte Daten werden analysiert...

Interne Inseln werden analysiert...

Internen Punkt wählen:

3 Konturen extrahiert.

3 Regionen erstellt.

UMGRENZUNG geschaffen 3 Regionen

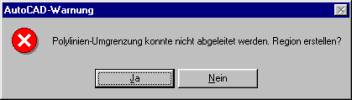

(Sollte die rechts dargestellte Meldung erheinen mit "Ja" bestätigen)

Umgrenzungen extrudieren

Befehl: ex

EXTRUSION

Objekte wählen: alle

9 gefunden

4 waren nicht im aktuellen Bereich.

Objekte wählen:

Pfad/<Extrusionshöhe>: 60

Extrusions-Verjüngungswinkel <0>:

Kann 2 gewählte Objekte nicht extrudieren.

Ersten Körper auf sich selbst kopieren

Befehl: ko

KOPIEREN

Objekte wählen: 1 gefunden

Objekte wählen:

Mehrfach/<Basispunkt oder Verschiebung>: 0,0

Zweiter Punkt der Verschiebung:

Kopierten Körper von Quader (60 hoch) abziehen

Befehl: di

DIFFERENZ Volumenkörper und Regionen, von denen subtrahiert werden soll,

wählen... (oberen Körper wählen)

Objekte wählen: 1 gefunden

Objekte wählen:

Volumenkörper und Regionen für Subtraktion wählen...(unteren Körper wählen s. Bild)

Objekte wählen: Andere Ecke: 1 gefunden

Oberen Quader nach oben verschieben

Befehl: s

SCHIEBEN

Objekte wählen: 1 gefunden

Objekte wählen:

Basispunkt oder Verschiebung: 0,0,100

Zweiter Punkt der Verschiebung:
