Isometrische Darstellung

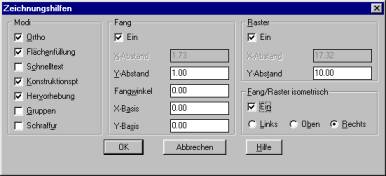

Befehl: f ¿ (Fang)

Fangwert oder Ein/AUs/ASpekt/Drehen/Stil <1.00>: S ¿ (Stil)

Standard/Isometrisch <S>: I ¿ (Isometrie)

Wert/ASpekt <1.00>: ¿

Linien zeichnen

Befehl: L ¿

LINIE Von Punkt: 100,100 ¿

Nach Punkt: 100 (nach rechts) ¿ (evtl F5 für Isoebene)

Nach Punkt: 100 (nach unten) ¿ (evtl F5 für Isoebene)

Nach Punkt: 100 (nach links) ¿ (evtl F5 für Isoebene)

Nach Punkt: s ¿

2. Linie

Befehl: ¿

LINIE Von Punkt: 100,100 ¿

Nach Punkt: 100 (nach oben) ¿ (evtl F5 für Isoebene)

Nach Punkt: 100 (nach vorne) ¿ (evtl F5 für Isoebene)

Nach Punkt: 100 (nach unten) ¿ (evtl F5 für Isoebene)

Nach Punkt: ¿

Kopieren der Linien, um den Quader zu erhalten

Befehl: ko ¿

Objekte wählen: 1 gefunden

Objekte wählen: 1 gefunden

Objekte wählen: 1 gefunden

Objekte wählen:

Mehrfach/<Basispunkt oder Verschiebung>: (Endpunkt der Linie) Zweiter Punkt der Verschiebung: (gegenüberliegenden Endpunkt)

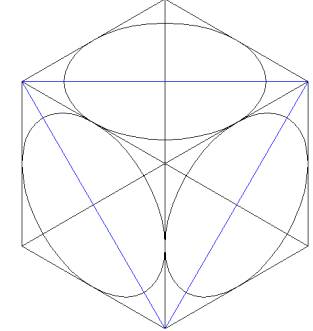

Hilfslinien für Isokreis

Befehl: L ¿

LINIE Von Punkt: (1. Endpunkt für Diagonale)

Nach Punkt: (2. Endpunkt für Diagonale)

Nach Punkt: ¿

Befehl: ¿ (wiederholt Befehl Linie)

LINIE Von Punkt: (1. Endpunkt für Diagonale)

Nach Punkt: (2. Endpunkt für Diagonale)

Nach Punkt:

Isokreis zeichnen

Befehl: el ¿ (Ellipse)

Bogen/Mittelpunkt/Isokreis/<Achsenendpunkt 1>: i ¿ (nur im Isometriemodus möglich)

Kreismittelpunkt: mit ¿

von (Mittelpunkt der Diagonalen)

Durchmesser/<Kreisradius>: mit ¿

von (Mitttelpunkt der Seite)

usw.

Zurück in den Standardmodus

Befehl: f ¿ (Fang)

Fangwert oder Ein/AUs/ASpekt/Drehen/Stil <1.00>: S ¿ (Stil)

Standard/Isometrisch <S>: S ¿ (Standard)

Wert/ASpekt <1.00>: ¿
