Inventor

Inventor 6

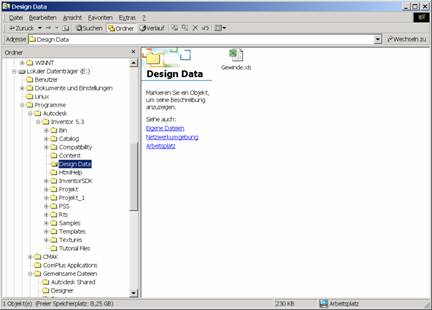

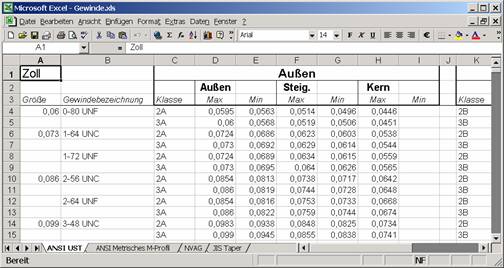

Vorlageverzeichnisse

Vorlageverzeichnis in inventor\templates\erstellen

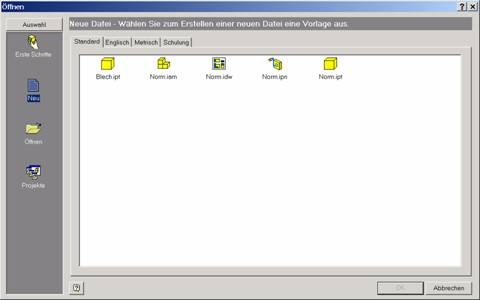

Datei neu/ipt, Kopie speichern unter Vorlagepfad, dann wird Register sichtbar (hier „Schulung“)

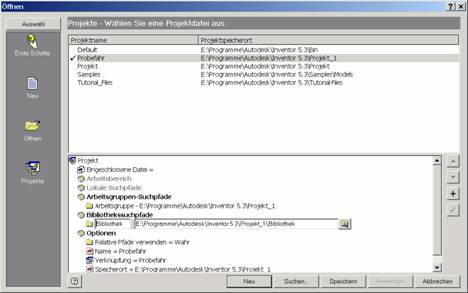

Projektdateien

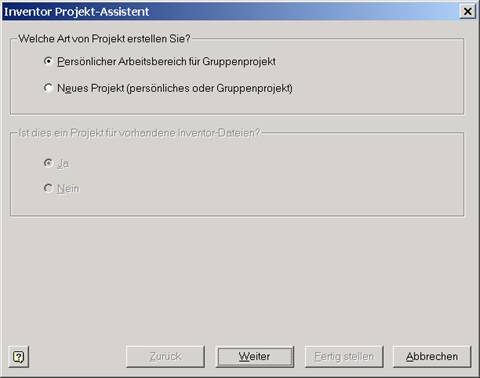

Erstellen von Projektpfaden

Persönlicher Arbeitsbereich erstellt einen neuen leeren Pfad

Neues Projekt bietet die Möglichkeit, vorhandene Ordner zu verwenden.

Verschicken von Projekten

Ipj-Datei Projektdateipfade bei Versand über Email mitschicken, sonst gehen Pfadinfos verloren.

Rechte Maustaste im Explorer Pack and go: Holt alle zugehörigen Dateien und packt sie für Versand.

Dateien können nicht zugeordnet werden, wenn sie nicht zum aktuellen Projekt gehören.

Mit der rechten Maustaste, können im unteren Bereich (Klick auf Bibliothekspfade) Pfade hinzugefügt werden.

Pfade hinzufügen

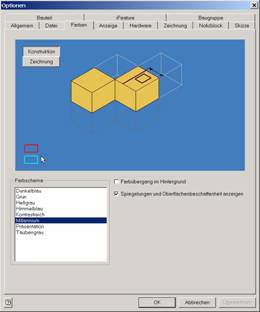

Anwendungsoptionen

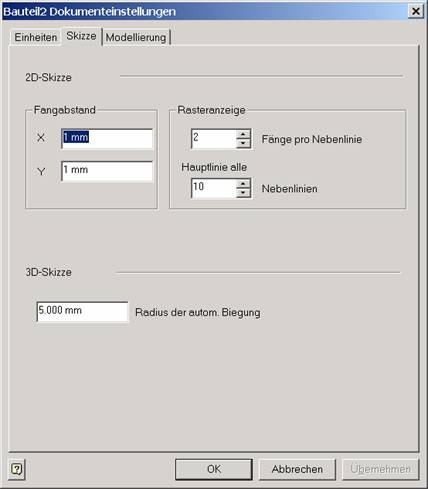

Rastergröße

Werkzeuge Dokumenteneinstellung (nicht in .iam sondern in .ipt)

Einstellung des Browsers

Rechtsklick in den Skizzenbereich

Einschalten des Browsers und der Schaltflächenleiste

Menü Ansicht

… oder Rechtsklick auf ein beliebiges Symbol

Funktionstasten

F2 + linke Maustaste = Pan

F3 + linke Maustaste = Zoom

F4 + linke Maustaste = Orbit drehen

F5 = vorherige Ansicht

Shift + F5 Wiederherstellen nach Zoom vorher

Schließen der Zeichnung

Beim Schließen wird geprüft, ob man sich im Skizziermodus befindet.

Wenn man mit Ok bestätigt, wird in den Elementmodus umgeschaltet.

Präzise Eingabe

Symbolleiste „Präzise Eingabe“ einschalten (rechter Mausklick auf Symbolleisten)

Objektfang wählen

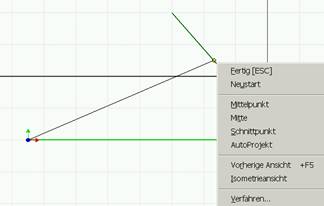

Mit der rechten Maustaste kann während des Zeichnens der Objektfang gewählt werden.

Linie zeichnen

Skizziermodus aktiv

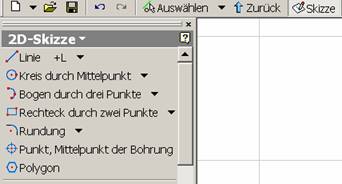

+L oder Symbol für Linie

Punkt zeigen und klicken

Neue Linie ist Lotrecht zur waagerechten Linie (wird durch das Symbol an der waagerechten Linie angezeigt)

Neue Linie ist parallel zur waagerechten Linie

Neue Linie ist parallel zur senkrechten Linie

Neue Linie ist senkrecht zur waagerechten Linie

Linie wird bis zum X-Wert des Startpunktes gezeichnet (gestrichelte Linie zeigt Bezug)

Linienzug schließen

Weitere Punkte klicken, bis Linienzug fertig ist.

Bemaßung

+A oder Allgemeine Bemaßung wählen (nur im Skizziermodus sichtbar)

Linke senkrechte Linie klicken

Bemaßungslinie nach links aus der Geometrie herausziehen

Klick auf Maßzahl

Geben Sie den gewünschten Maßwert ein

Die Variable für diese Maßzahl heißt d4.

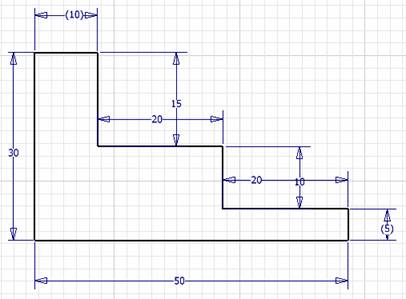

Weitere Bemaßungen hinzufügen

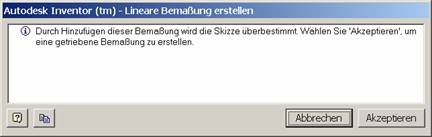

Rechts unten wird eine „getriebene“ Bemaßung dargestellt, deshalb in Klammern. Es handelt sich um eine überflüssige Bemaßung, weil die Gesamtlänge bereits links dargestellt wird, ergibt sich der Wert rechts unten automatisch.

Bemaßen Sie von unten nach oben.

Beginnen Sie mit der Gesamtlänge (50).

Klicken Sie rechte Maustaste / Fertig

Klicken Sie rechte Maustaste / Skizze beenden oder ^

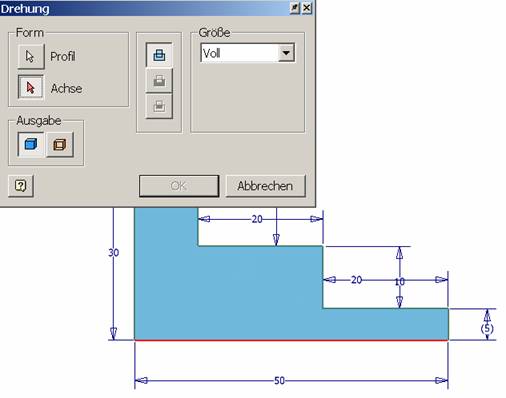

Drehen (Rotation)

Zeigen Sie die Drehachse

Vom Linienmodus in den Bogenmodus umschalten

Linke Maustaste drücken und in die gewünschte Bogenrichtung ziehen.

Abhängigkeiten

Abhängigkeiten definieren

Gewünschte Abhängigkeit wählen, erstes und zweites Objekt wählen, zwischen welchen die Abhängigkeit erstellt werden soll.

Abhängigkeiten anzeigen

Abhängigkeiten löschen

Abhängigkeit anklicken
Rechter Mausklick auf die vorher gewählte Abhängigkeit.

Bemaßung

Einstellungen

Bemaßung nach der Erstellung editieren

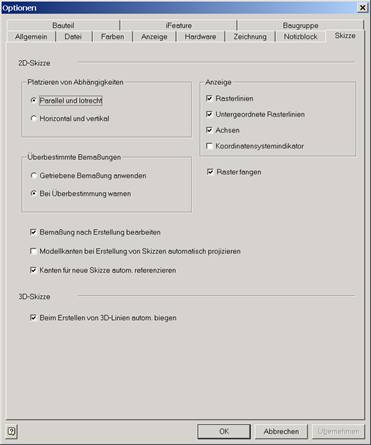

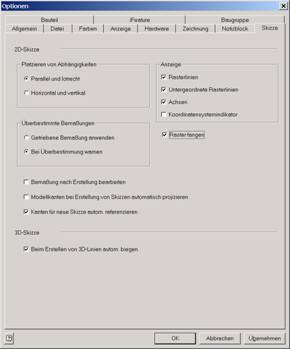

Werkzeuge/Anwendungsoptionen: Bemaßung nach Erstellung bearbeiten

Ergebnis:

Skizze vollständig bestimmen

Bestimmung erfolgt durch Bemaßung und Abhängigkeiten

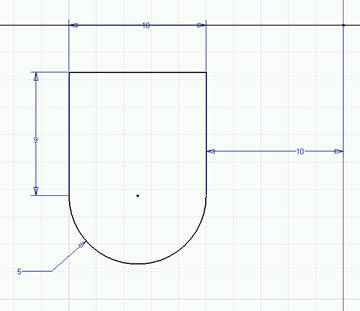

Bemaßung auch zum Mittelpunkt

Geometrie projezieren
Ursprung/Mittelpunkt

Wenn’s klemmt

Rechter Mausklick, um alle Abhängigkeiten anzuzeigen.

Abhängigkeiten zeigen

Auf Abhängigkeit klicken, dann wird der fixierte Punkt in gelb dargestellt.

Maßlinien verschieben

Geht nur durch Klick auf Maßzahl

Bei gedrückter linker Maustaste schieben

Objekte verschieben

Objekte wählen

Rechte Maustaste „Weiter“

Ersten Punkt klicken, zweiten Punkt klicken

Anwenden

Spiegeln

Auswahl der Objekte
Rechter Mausklick „Weiter“
Anwenden

Spiegelachse darf nicht in der Auswahl enthalten sein.

Versatz

Objekt wählen

In die gewünschte Richtung ziehen

Dehnen

Stutzen

Reihe

Geometrie wählen

Richtung 1 wählen

Richtung 2 wählen
Abstände eingeben

Evtl. Richtung umkehren

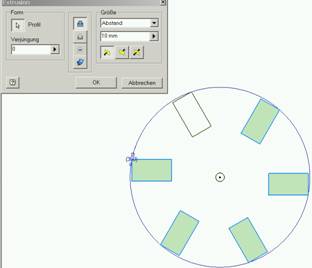

Runde Anordnung

Geometrie wählen

Weiter

Drehpunkt oder Drehachse wählen

Extrusion

Nachträglich bearbeiten

Fasen

Abrundung

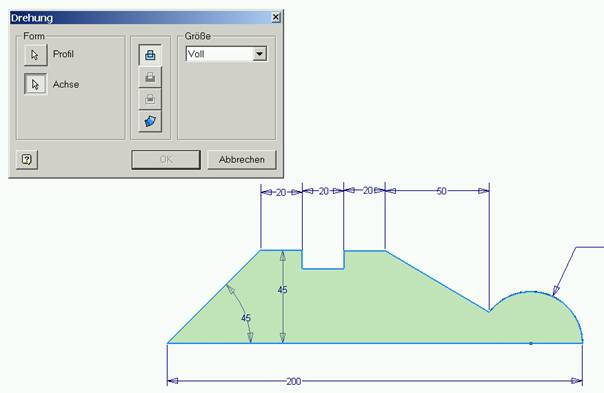

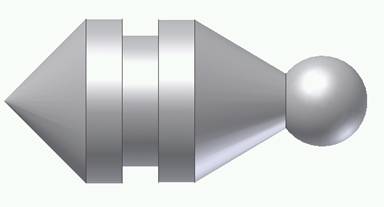

Drehung = Rotation

Profil wählen
Drehachse wählen

3D-Teil erstellen

Rechteck zeichnen

Bemaßung durchführen

Zurück oder rechte Maustaste „Skizze beenden“

Profil wählen

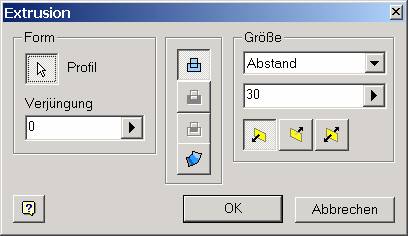

Art der Extrusion auswählen

Extrusionshöhe auswählen

Neue Skizze am Volumenkörper erstellen

Schaltfläche „Skizze“ wählen

Fläche zeigen, an welcher die Skizzierebene erstellt werden soll.

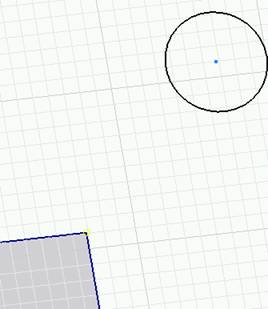

Kreis zeichnen

Abhängigkeit koinzident

Kreis auf Ecke der ersten Extrusion platzieren

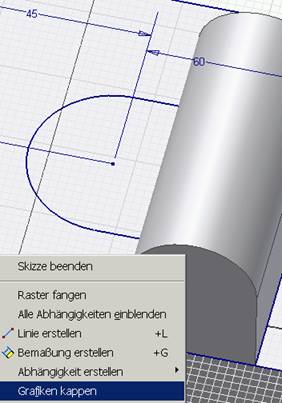

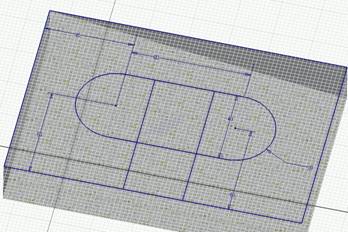

Grafik kappen

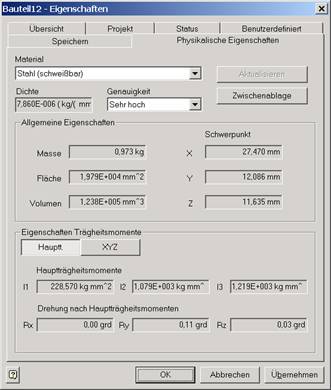

Bauteileigenschaften berechnen

Rechter Mausklick auf das Bauteil

Eigenschaften...

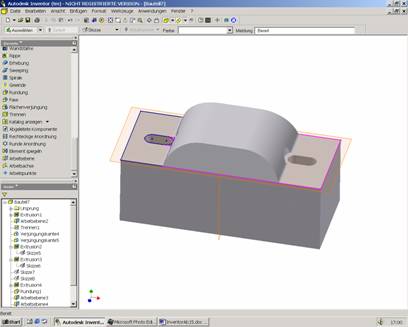

Arbeitsebenen

Schaltfläche Arbeitsebene wählen

In die Fläche klicken

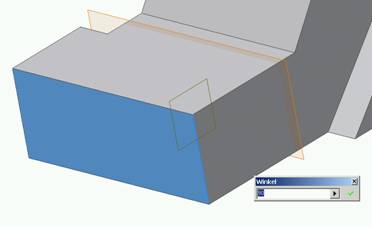

Von Fläche auf Kante ziehen, dann kann man Winkel eingeben.

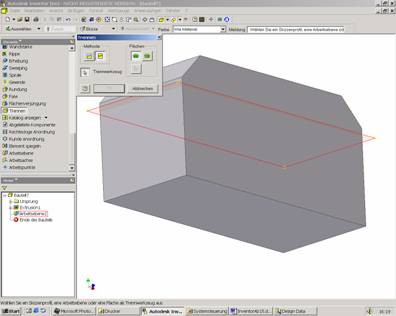

Arbeitsebene an Ecke anklicken und bei gedrückter linker Maustaste an die gewünschte Position schieben

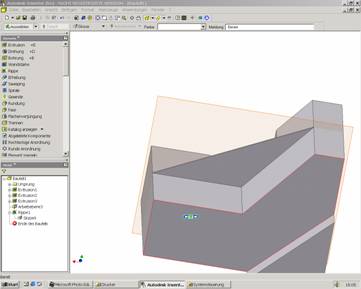

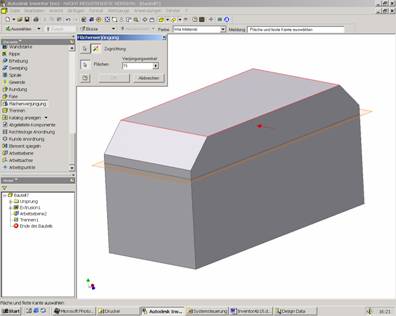

Rippe

Linie auf mittlerer Skizzierebene

Profil wählen (Linie)

Richtung wählen

Rippenstärke eingeben

Abgeleitete Komponenten

Zum Skalieren von Bauteilen
Zum Testen von Konstruktionsalternativen

Neues Teil erstellen (Norm.ipt)

Auf Elementmodus umschalten (nicht Skizze)

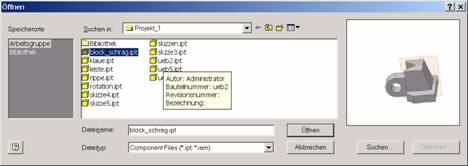

Abgeleitete Komponente wählen

Öffnen

Skalierfaktor eingeben

Nur falls erforderlich
