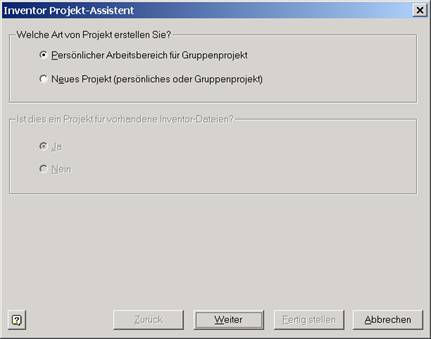

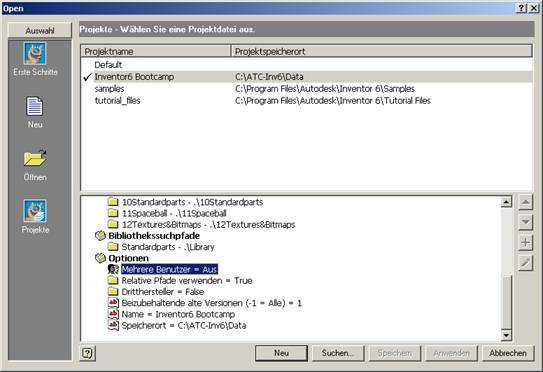

Inventor 6

Rastergröße

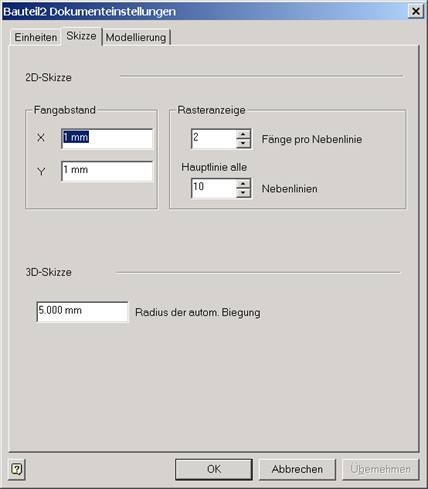

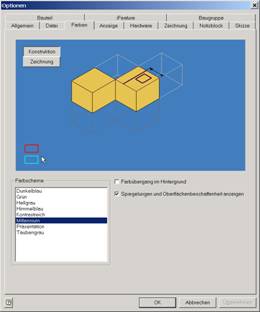

Werkzeuge Dokumenteneinstellung (nicht in .iam sondern in .ipt)

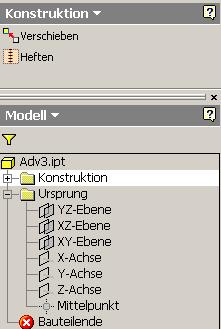

Einstellung des Browsers

Rechtsklick in den Skizzenbereich

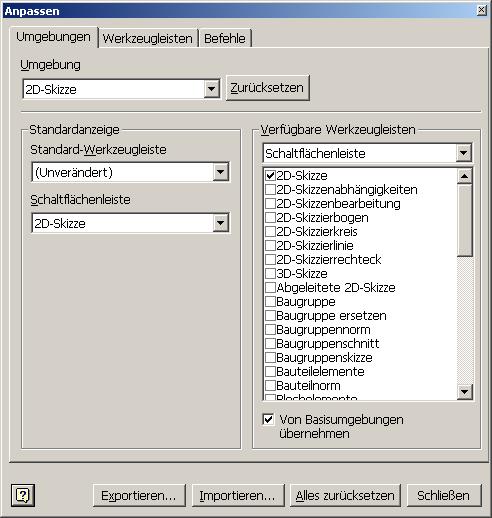

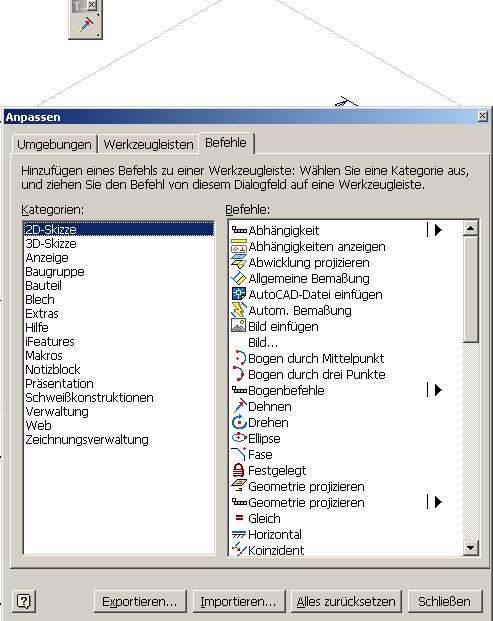

Einschalten des Browsers und der Schaltflächenleiste

Menü Ansicht

… oder Rechtsklick auf ein beliebiges Symbol

Funktionstasten

F2 + linke Maustaste = Pan

F3 + linke Maustaste = Zoom

F4 + linke Maustaste = Orbit drehen

F5 = vorherige Ansicht

Shift + F5 Wiederherstellen nach Zoom vorher

Schließen der Zeichnung

Beim Schließen wird geprüft, ob man sich im Skizziermodus befindet.

Wenn man mit Ok bestätigt, wird in den Elementmodus umgeschaltet.

Präzise Eingabe

Symbolleiste „Präzise Eingabe“ einschalten (rechter Mausklick auf Symbolleisten)

Objektfang wählen

Mit der rechten Maustaste kann während des Zeichnens der Objektfang gewählt werden.

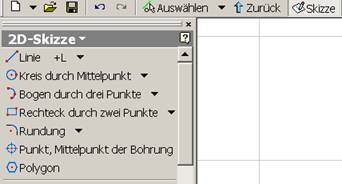

Linie zeichnen

Skizziermodus aktiv

+L oder Symbol für Linie

Punkt zeigen und klicken

Neue Linie ist Lotrecht zur waagerechten Linie (wird durch das Symbol an der waagerechten Linie angezeigt)

Neue Linie ist parallel zur waagerechten Linie

Neue Linie ist parallel zur senkrechten Linie

Neue Linie ist senkrecht zur waagerechten Linie

Linie wird bis zum X-Wert des Startpunktes gezeichnet (gestrichelte Linie zeigt Bezug)

Linienzug schließen

Weitere Punkte klicken, bis Linienzug fertig ist.

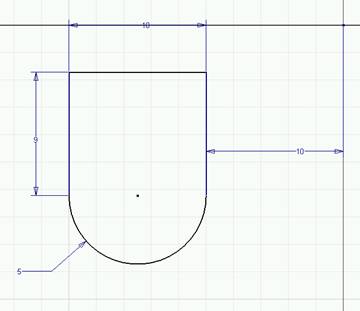

Bemaßung

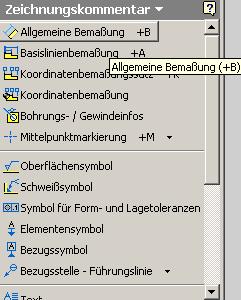

+A oder Allgemeine Bemaßung wählen (nur im Skizziermodus sichtbar)

Linke senkrechte Linie klicken

Bemaßungslinie nach links aus der Geometrie herausziehen

Klick auf Maßzahl

Geben Sie den gewünschten Maßwert ein

Die Variable für diese Maßzahl heißt d4.

Weitere Bemaßungen hinzufügen

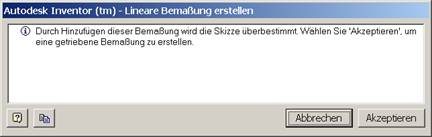

Rechts unten wird eine „getriebene“ Bemaßung dargestellt, deshalb in Klammern. Es handelt sich um eine überflüssige Bemaßung, weil die Gesamtlänge bereits links dargestellt wird, ergibt sich der Wert rechts unten automatisch.

Bemaßen Sie von unten nach oben.

Beginnen Sie mit der Gesamtlänge (50).

Klicken Sie rechte Maustaste / Fertig

Klicken Sie rechte Maustaste / Skizze beenden oder ^

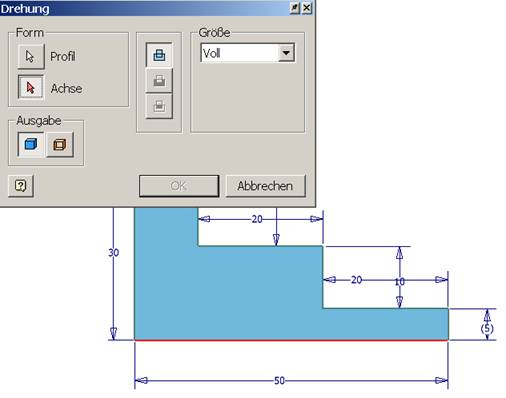

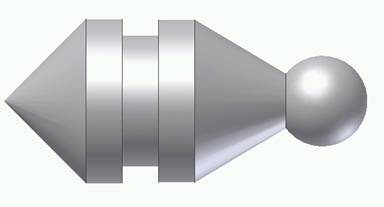

Drehen (Rotation)

Zeigen Sie die Drehachse

Vom Linienmodus in den Bogenmodus umschalten

Linke Maustaste drücken und in die gewünschte Bogenrichtung ziehen.

Abhängigkeiten

Abhängigkeiten definieren

Gewünschte Abhängigkeit wählen, erstes und zweites Objekt wählen, zwischen welchen die Abhängigkeit erstellt werden soll.

Abhängigkeiten anzeigen

Abhängigkeiten löschen

Abhängigkeit anklicken
Rechter Mausklick auf die vorher gewählte Abhängigkeit.

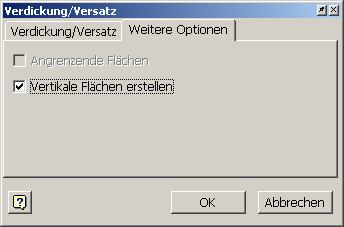

Versatz

Objekt wählen

In die gewünschte Richtung ziehen

Dehnen

Stutzen

Reihe

Geometrie wählen

Richtung 1 wählen

Richtung 2 wählen
Abstände eingeben

Evtl. Richtung umkehren

Runde Anordnung

Geometrie wählen

Weiter

Drehpunkt oder Drehachse wählen

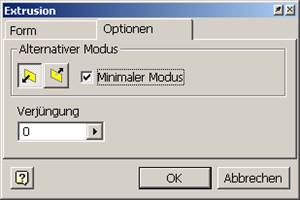

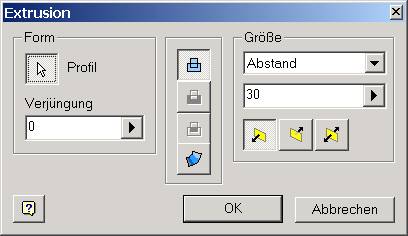

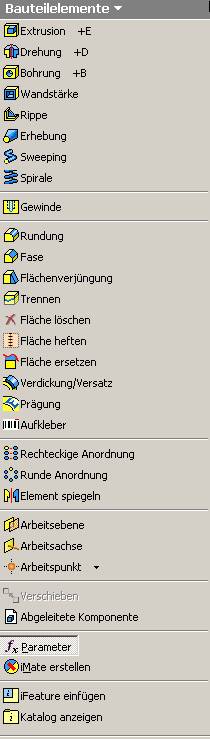

Extrusion

Nachträglich bearbeiten

Fasen

Abrundung

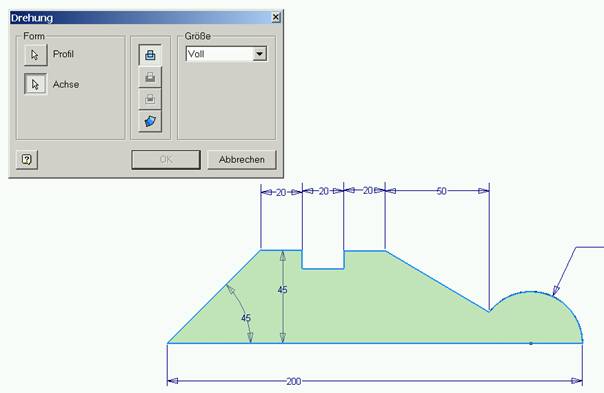

Drehung = Rotation

Profil wählen
Drehachse wählen

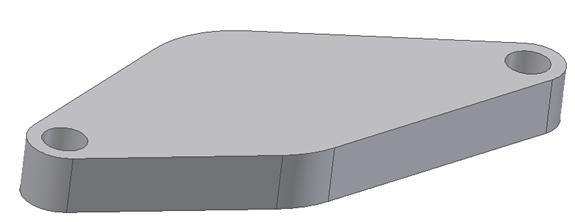

3D-Teil erstellen

Rechteck zeichnen

Bemaßung durchführen

Zurück oder rechte Maustaste „Skizze beenden“

Profil wählen

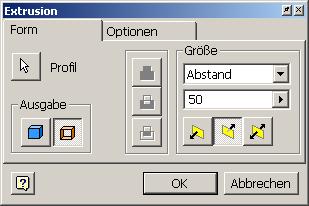

Art der Extrusion auswählen

Extrusionshöhe auswählen

Neue Skizze am Volumenkörper erstellen

Schaltfläche „Skizze“ wählen

Fläche zeigen, an welcher die Skizzierebene erstellt werden soll.

Kreis zeichnen

Abhängigkeit koinzident

Kreis auf Ecke der ersten Extrusion platzieren

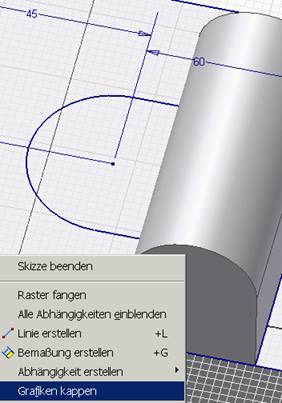

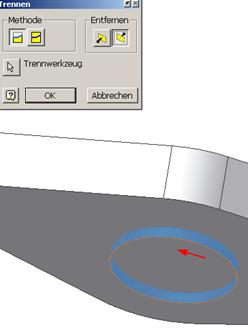

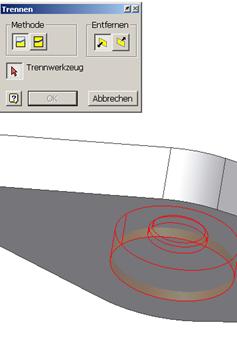

Grafik kappen

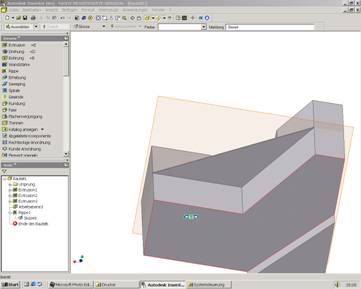

Arbeitsebenen

Schaltfläche Arbeitsebene wählen

In die Fläche klicken

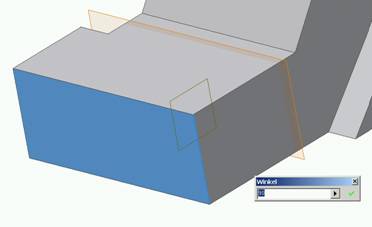

Von Fläche auf Kante ziehen, dann kann man Winkel eingeben.

Arbeitsebene an Ecke anklicken und bei gedrückter linker Maustaste an die gewünschte Position schieben

Rippe

Linie auf mittlerer Skizzierebene

Profil wählen (Linie)

Richtung wählen

Rippenstärke eingeben

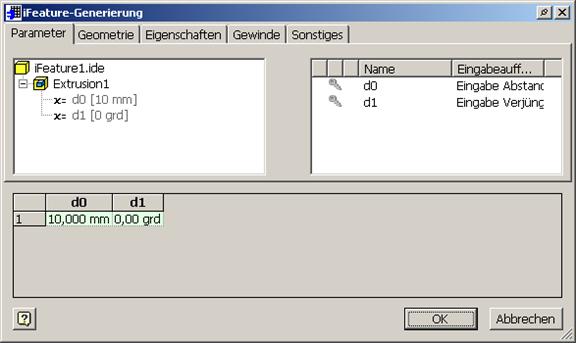

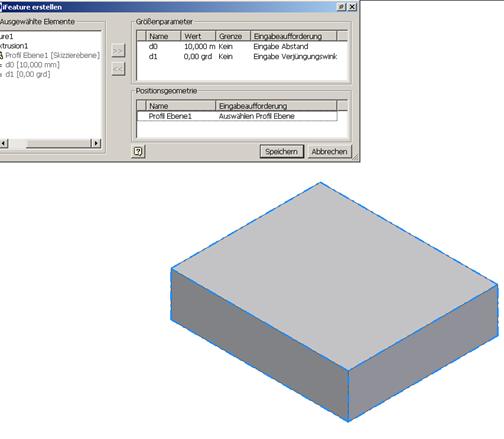

Abgeleitete Komponenten

Zum Skalieren von Bauteilen
Zum Testen von Konstruktionsalternativen

Neues Teil erstellen (Norm.ipt)

Auf Elementmodus umschalten (nicht Skizze)

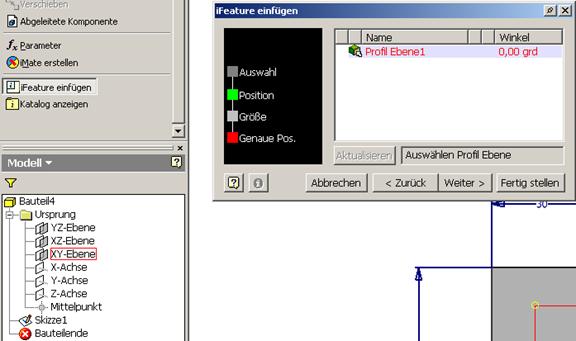

Abgeleitete Komponente wählen

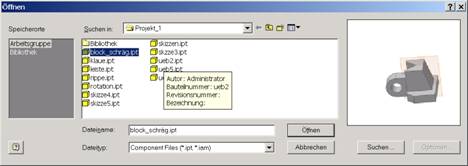

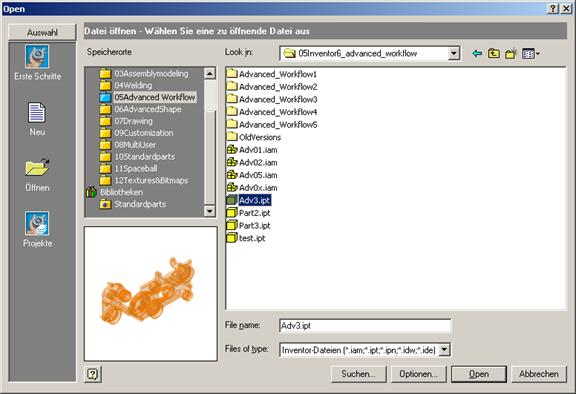

Öffnen

Skalierfaktor eingeben

Nur falls erforderlich

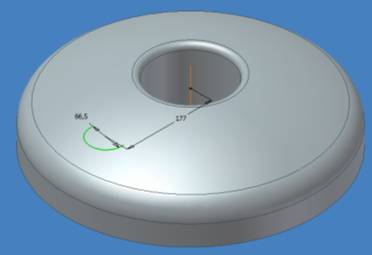

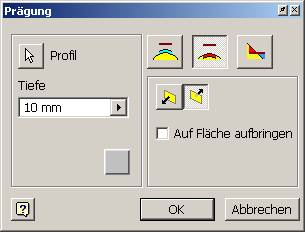

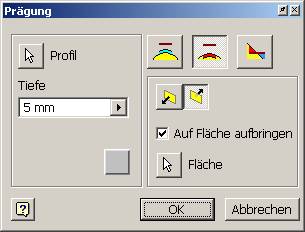

Prägung

Übung 01_Emboss

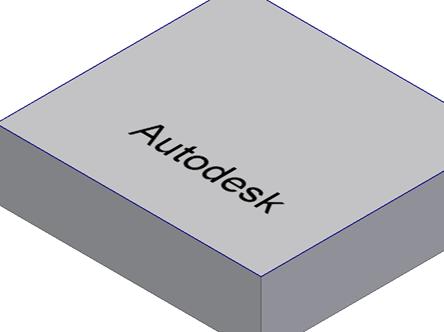

Erstellen Sie eine Skizze an der oberen Tangente des Grundkörpers

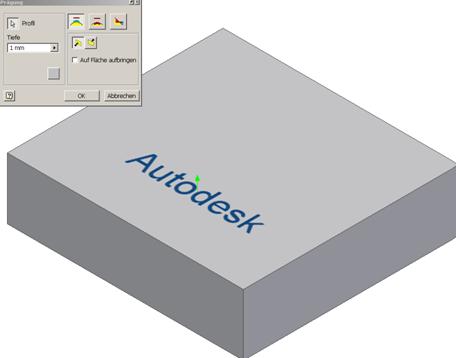

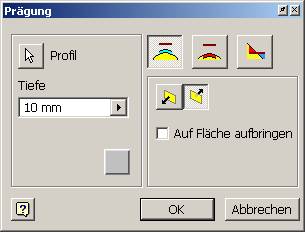

Wählen Sie Prägung

Wählen Sie die linke Option, um eine Erhebung zu erzeugen

Wählen Sie die mittlere Option, um eine Vertiefung zu erzeugen

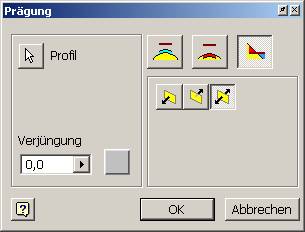

Wählen Sie die rechte Option, um eine „Mischung“ aus beiden zu erzeugen

Schaltnut für Getriebewelle

Übung 01_Emboss_02

Erstellen Sie eine Tangentiale Arbeitsebene

Erstellen Sie die Skizze für den Verlauf der Nut

Wählen Sie Prägung

Wählen Sie die mittlere Option für die Vertiefung

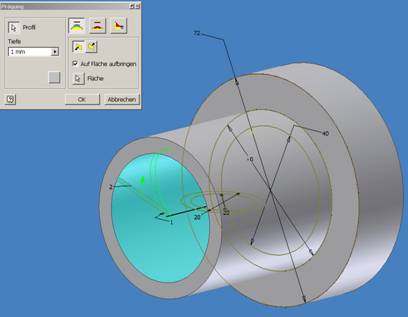

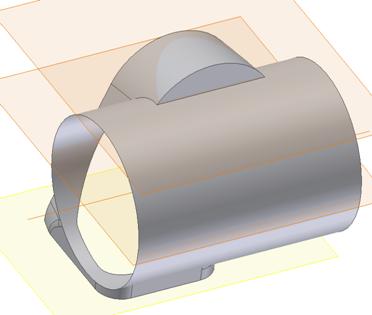

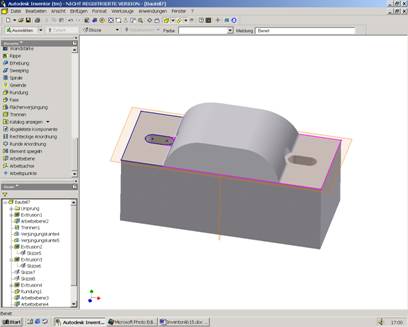

Bajonett-Verschluss

Übung 01_Emboss_03

Erstellen Sie eine Arbeitsebene durch das Drehzentrum der Hülse

Erstellen Sie die Skizze 2

Wählen Sie Prägung

Wählen Sie die Option Erhebung

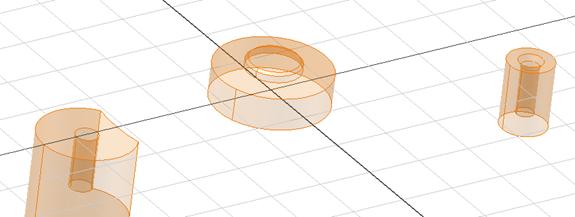

Stempel

Übung 02_Emboss_03

Erstellen Sie die Arbeitsebene im Zentrum der Hülse

Zeichnen Sie die Kreise

Wählen Sie Prägung / Erhebung

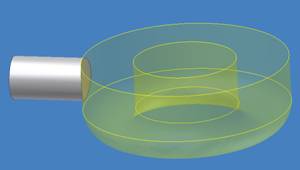

Extrusion

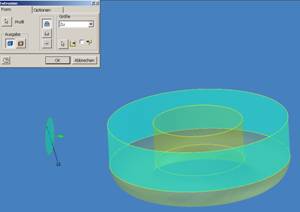

Erstellen Sie den Ring

Erstellen Sie eine neue Arbeitsebene Senkrecht zur Ringfläche (wie dargestellt)

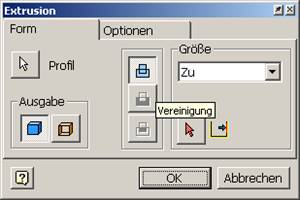

Wählen Sie Extrusion

Wählen Sie „Zu“

Wählen Sie die Richtung

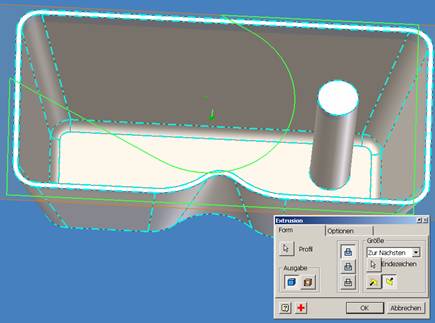

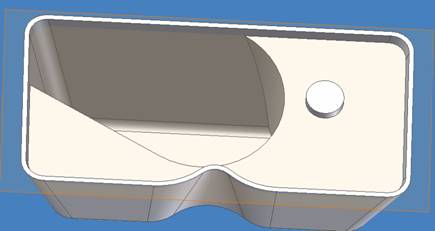

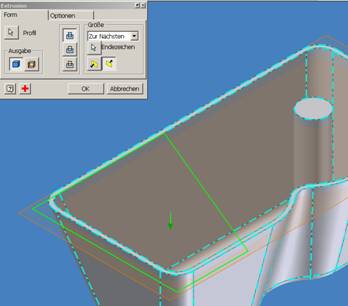

Offenes Profil extrudieren

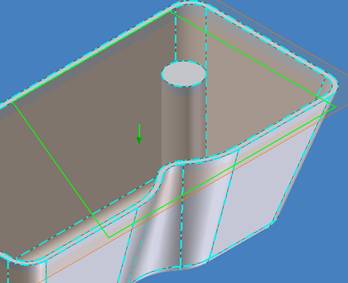

Wanne

03_openfile_01

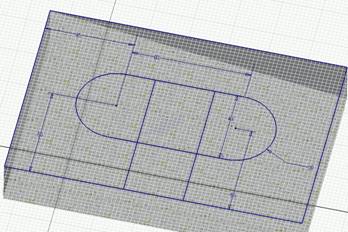

Erstellen Sie eine Skizze

Erstellen Sie die Linie wie dargestellt

Wählen Sie Extrusion

Wählen Sie die Linie

Maus nach links oder rechts bewegen, um die Seite zu wählen

Endezeichen: Körper wählen

Dialogbox nach unten, damit beim Bewegen der Maus die richtige Fläche markiert bleibt.

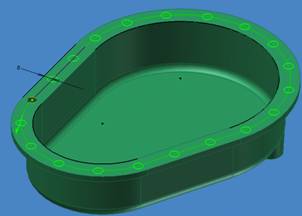

Reihe

04_Array_Path
Wählen Sie die rechteckige Anordnung
Wählen Sie die Bohrung
Wählen Sie die Richtung (Bogen wählen)

Wählen Sie die Option „Kurvenlänge“ geben Sie für die Anzahl der Elemente 20 ein.

Toleranzen

01GeneralModeling

01_Tolerance_linear_start.ipt

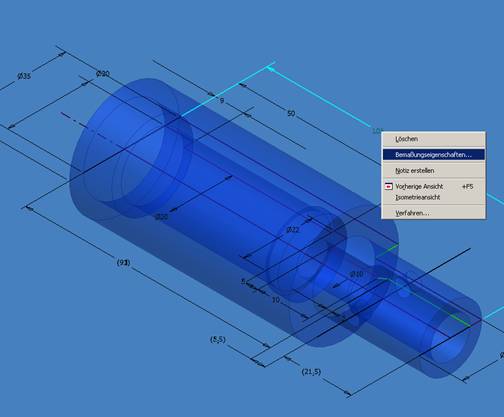

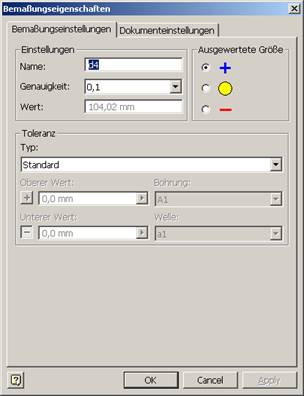

Wählen Sie im Kontextmenü die Bemaßungseigenschaften

Funktion Parameter auswählen

Wählen Sie den Parameter d4

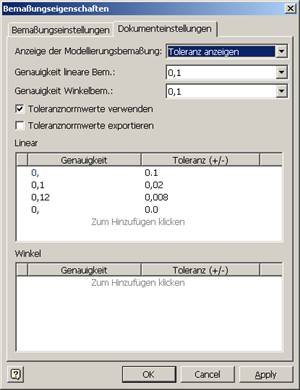

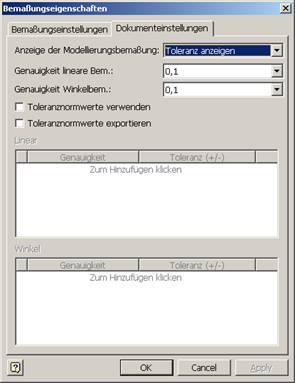

Wählen Sie das Register Dokumenteinstellungen

Toleranzwerte zuweisen

Wählen Sie „Toleranznormwerte verwenden“

Geben Sie ein, wie sich die Bemaßung für welche Anzahl von Dezimalstellen verhalten soll.

Fügen Sie die gewünschten Werte hinzu.

Ausgewertete Größe

Oberes Abmaß wählen

Anwenden (Apply) wählen

Blechbearbeitung

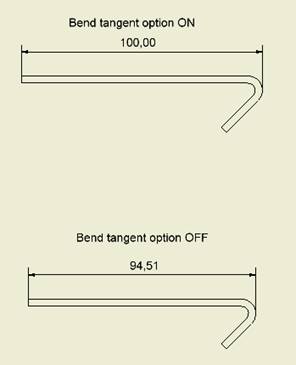

Tagential biegen

Die Biegung verwendet die Gesamtlänge des Bauteils als tangentiales Außenmaß.

Darstellung in der Zeichnungsausgabe

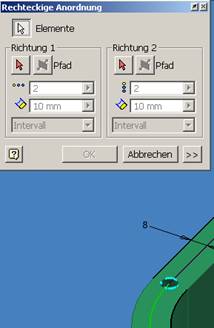

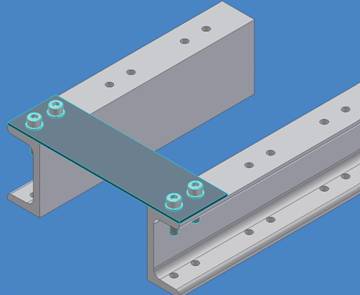

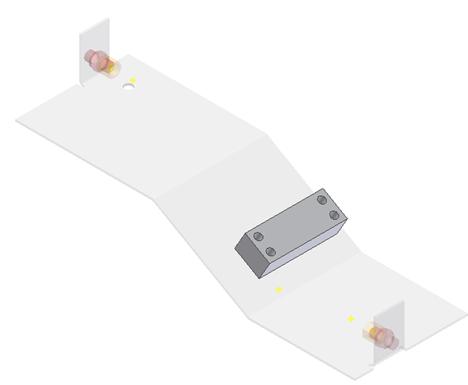

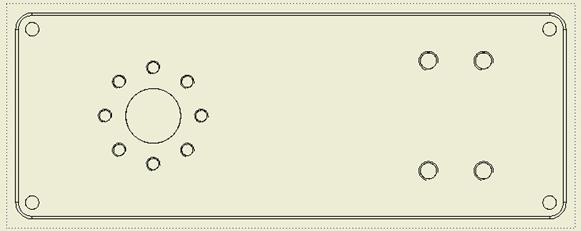

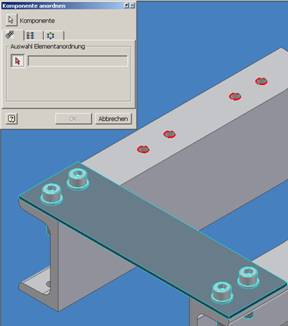

Reihe rechteckig (Elemente anordnen)

Objekte wählen wie gezeigt

Wählen Sie die Schrauben und das Blech

Wählen Sie die 1. Bohrung, um die Richtung und die Anzahl der Elemente zu definieren

Elemente unabhängig machen

Damit die Objekte des Arrays unabhängig bearbeitet werden können, werden sie unabhängig gemacht.

Bibliotheksteile (Normteile)

Klicken Sie im Zusammenbau auf Modell (Browserfenster)

Wählen Sie Bibliothek

Klicken Sie auf „Normteile“

Zu Favoriten hinzufügen

Fügen Sie häufig benötigte Teile zu den Favoriten hinzu.

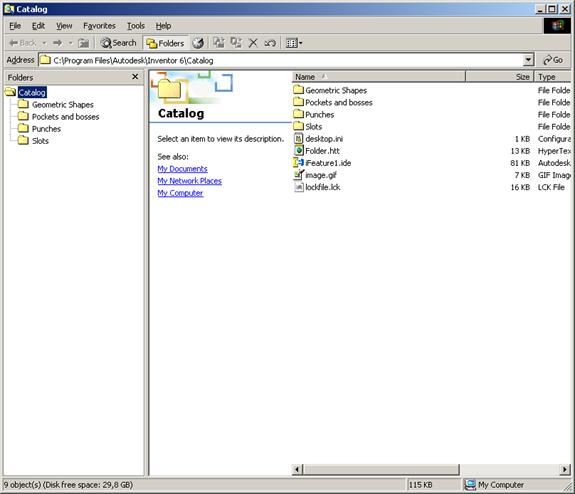

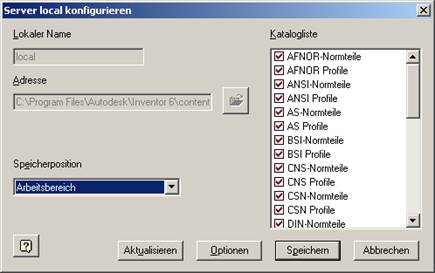

Konfigurieren

So oft auf „Ordner oberhalb“ klicken, bis unten dargestelltes Bild gezeigt wird

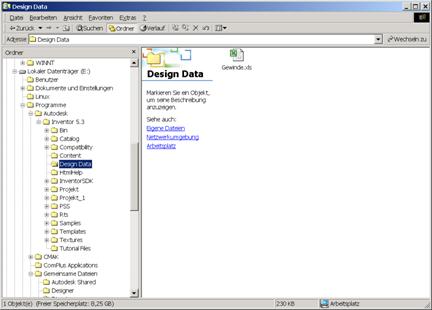

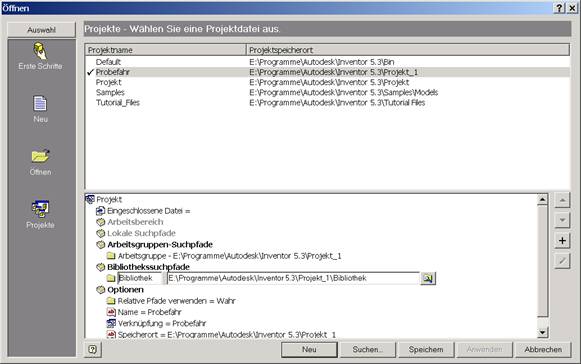

Einstellen, wo die Katalogteile gespeichert sind.

Die Normen auswählen, die gezeigt werden sollen.

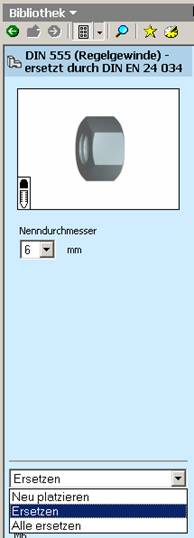

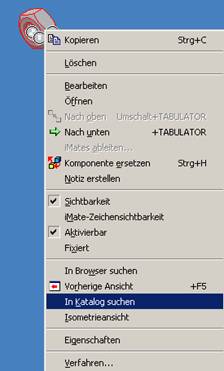

Größe von Normteilen ändern

Neuen Wert eingeben

Ersetzen oder “Alle ersetzen”, wenn mehrere dieses Typs in der Zeichnung vorhanden sind.

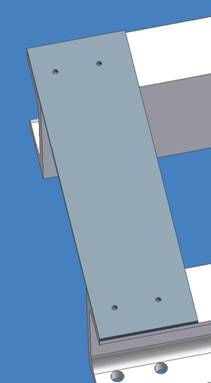

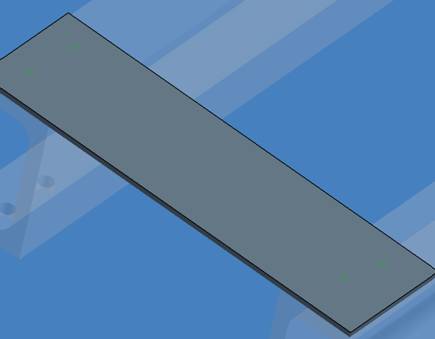

Abhängigkeiten

Adaptiv1.iam

Doppelklick auf Blech

Skizziermodus aktivieren

4 Bohrungspunkte setzen

ZURÜCK oder Skizziermodus beenden

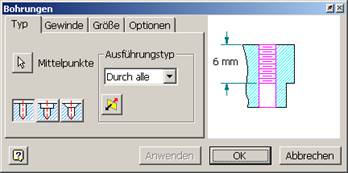

Funktion Bohrung ausführen

Kein Gewinde

Bohrung im Browser wählen

Adaptiv einstellen (Bohrungsdurchmesser passt sich an Referenzobjekt an)

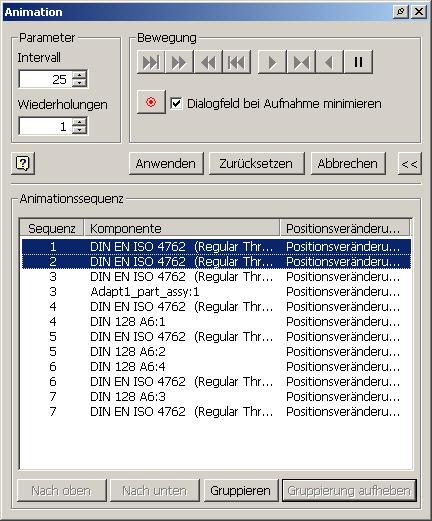

Abhängigkeiten definieren

Wählen Sie Einpassen

Schweißkonstruktion

01_Weld_3D.iam

Anwendung/Schweißkonstruktion

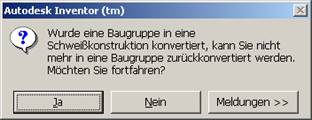

Bestätigen mit Ja

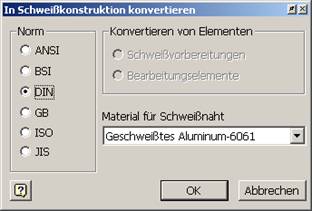

Material und gewünschte Norm (DIN) auswählen

Bodenplatte kopieren und Abhängigkeiten einfügen.

Doppelklick auf Vorbereitungen

Fase wählen

Jeweils Blechkante wählen

Ergebnis

Schweißnähte aktivieren

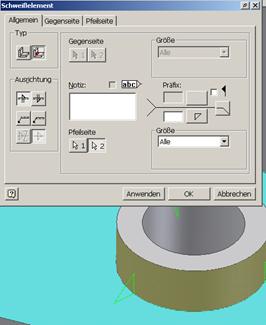

Funktion schweißen aufrufen

Kehlnaht wählen

Erste Fläche wählen

Zweite Fläche wählen

Bodenfläche klicken

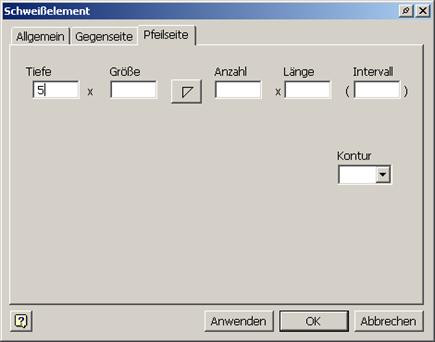

Tiefe einstellen

Ergebnis

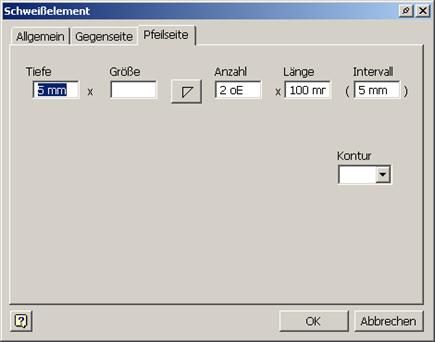

Unterbrochene Naht erstellen

Ergebnis

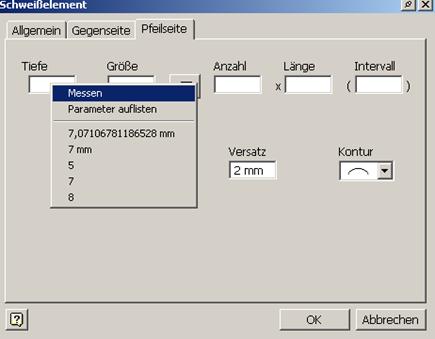

Nahttiefe messen

Kontur überhöht

Ergebnis

Kontur gesenkt

Ergebnis

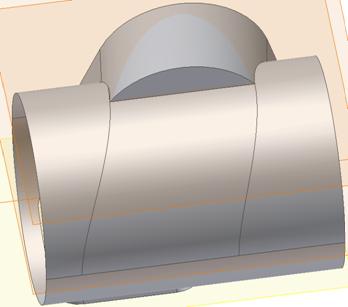

Runde Geometrie

Zylinder und Bodenblech verschweißen

Ergebnis

Zeichnungsausgabe von Schweißkonstruktionen

Wählen Sie „Zeichnung“

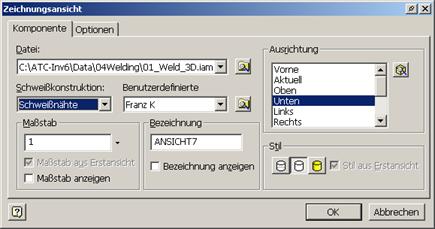

Erstellen Sie eine Erstansicht von unten

Wählen Sie die Ansichtsrichtung

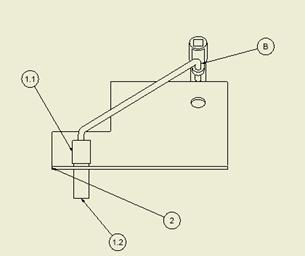

Ergebnis

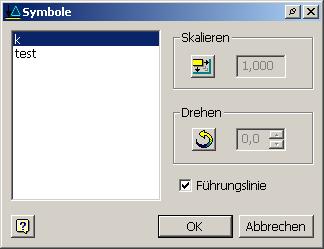

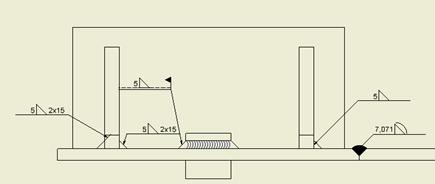

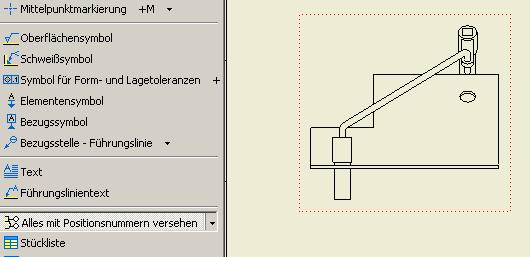

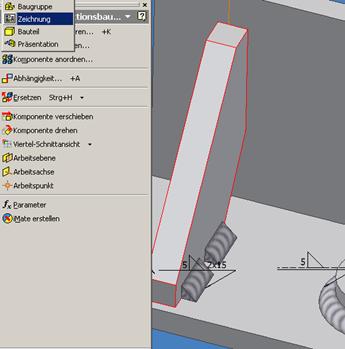

Schweißsymbole im Ausdruck

Zeigen Sie mit dem Mauscursor auf die Zeichnung (roter Zaun)

Klicken Sie die rechte Maustaste

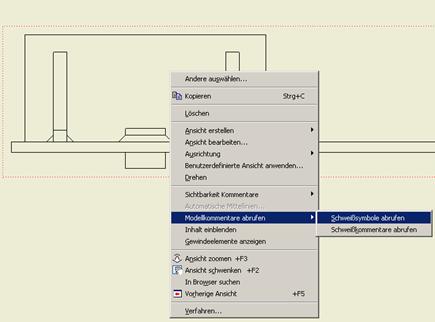

Wählen Sie Modellkomponenten abrufen / Schweißsymbole abrufen

Besser in den Einstellungen der Zeichnungsansicht

Ergebnis

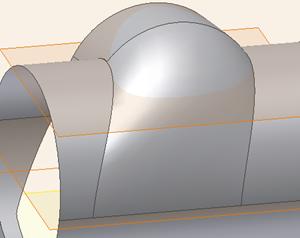

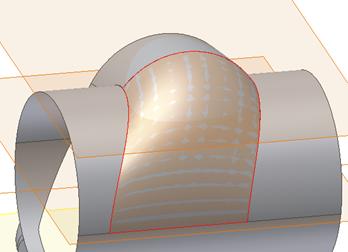

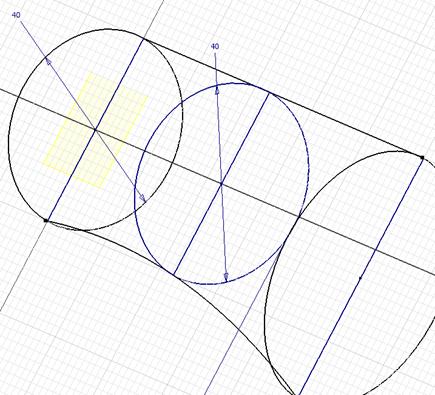

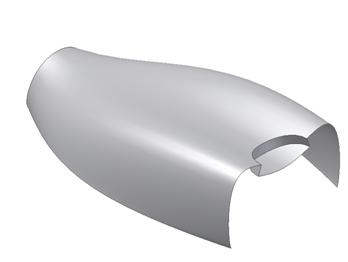

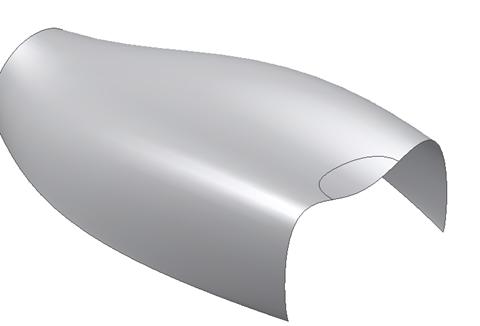

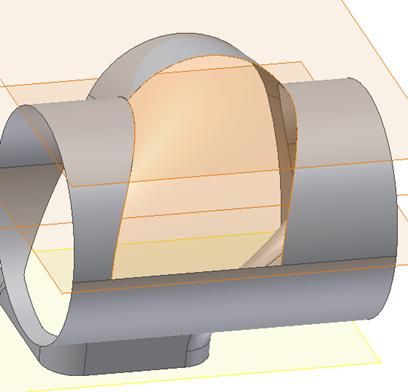

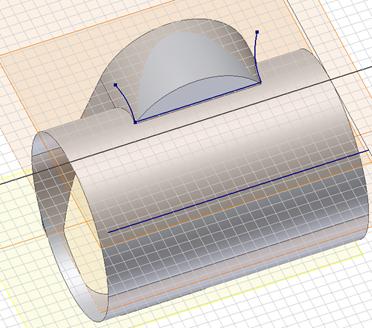

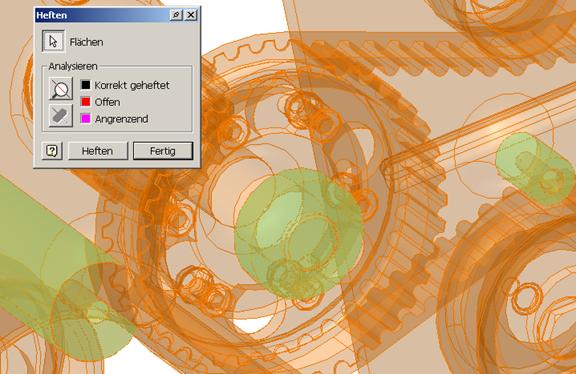

Freiformflächen

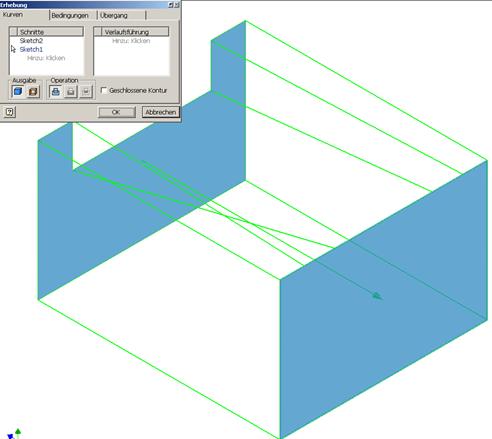

Erhebung

Skizze wählen

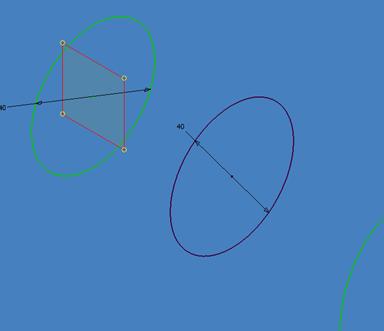

Arbeitspunkte erzeugen

Arbeitsbebene wählen

Kreis wählen

Funktion Arbeitspunkt aufrufen

2. Kreis wählen

Arbeitsebene wählen

3. Kreis wählen

Arbeitsebene wählen

Geometrie projezieren wählen

Obere Arbeitspunkte nacheinander klicken

1. Spline erzeugen

Funktion Spline wählen

Projezierte Arbeitspunkte wählen

Zurück

Skizze aufrufen

Arbeitsebene wählen

Für unten wiederholen

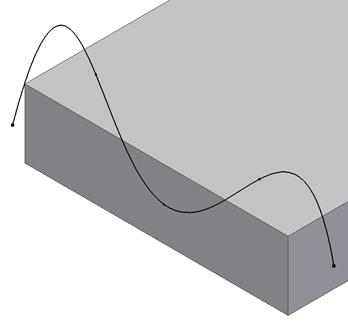

Spline bearbeiten

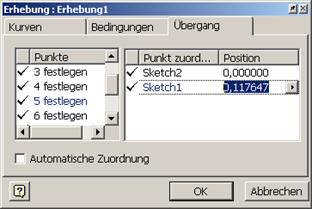

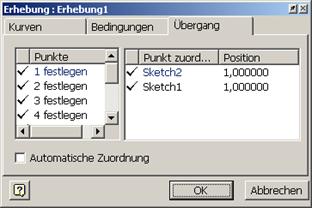

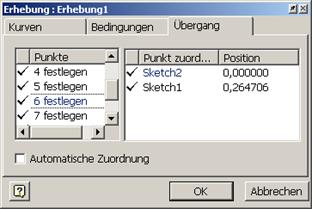

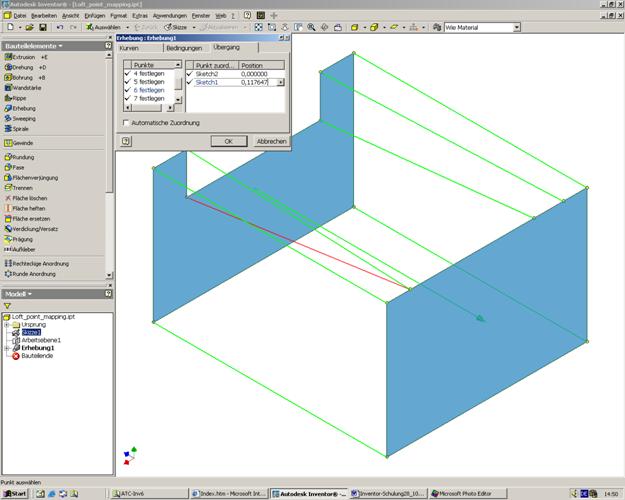

Loftpoint Mapping

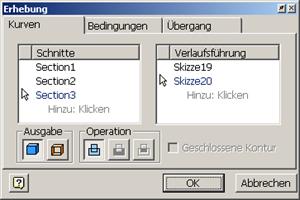

Erhebung bearbeiten

Automatische Zuordnung herausnehmen

Punkte einzeln aufeinanderlegen

Endpunkte mit STRG+C kopieren...

...und am nächsten Punkt mit STRG+V einfügen

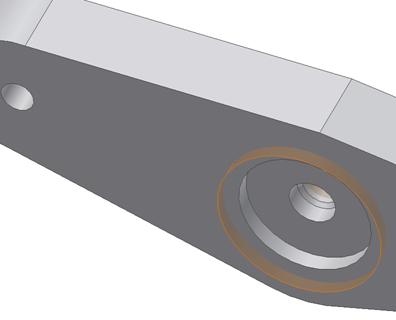

Extrusion

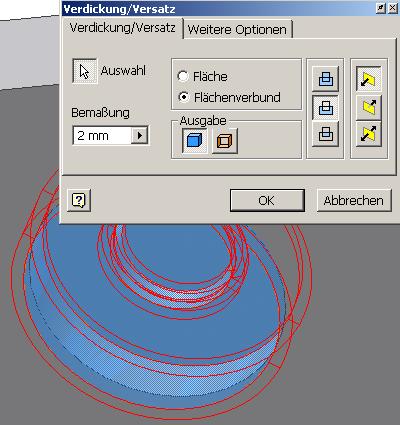

Ausgabe Fläche wählen

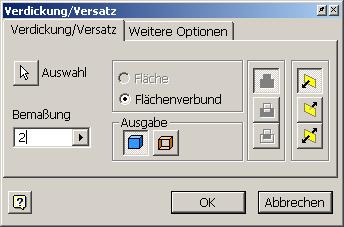

Abstand und Richtung eingeben

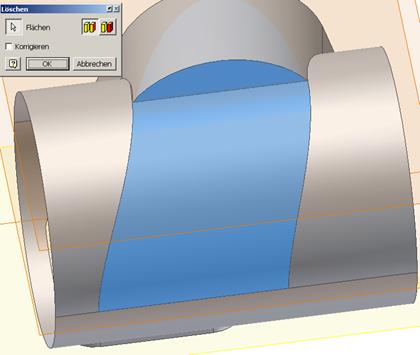

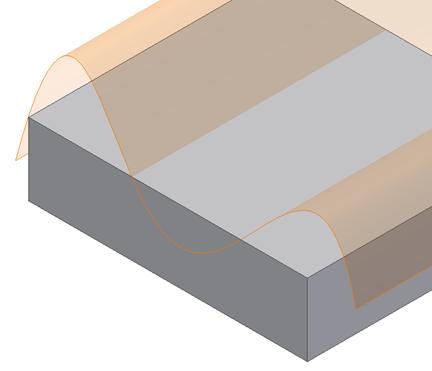

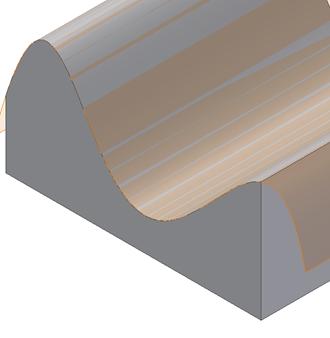

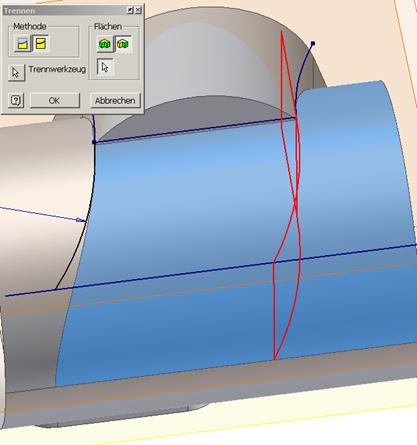

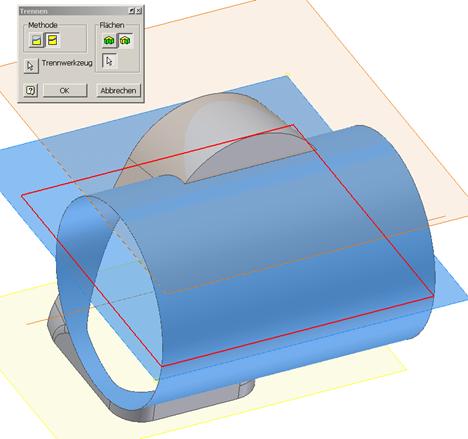

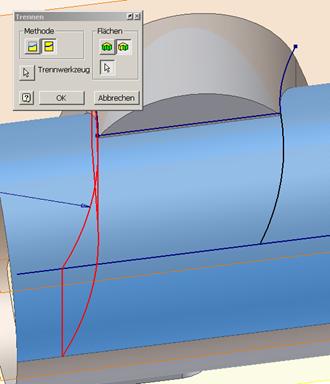

Fläche ersetzen

Funktion Fläche ersetzen wählen

Bestehende Fläche wählen (Oberseite des Quaders)

Neue Fläche wählen (Splinefläche)

Fläche unsichtbar schalten

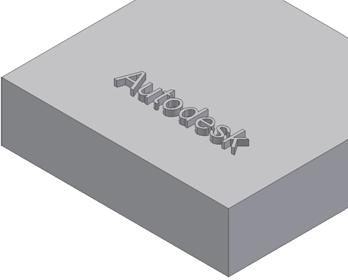

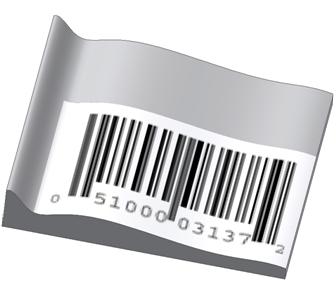

Aufkleber

Skizze

Bild einfügen

Funktion Aufkleber wählen

Ergebnis

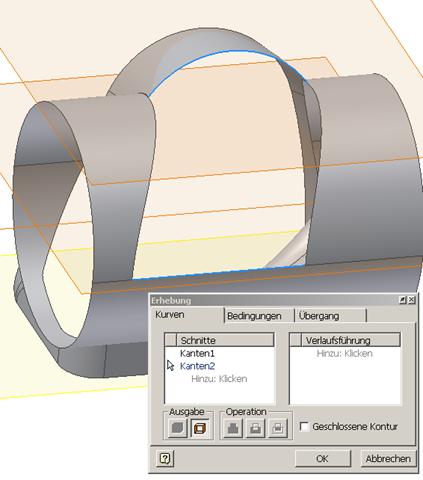

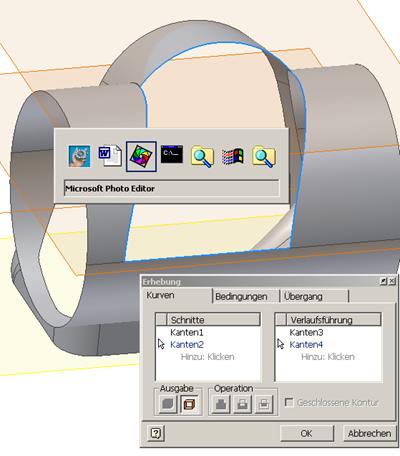

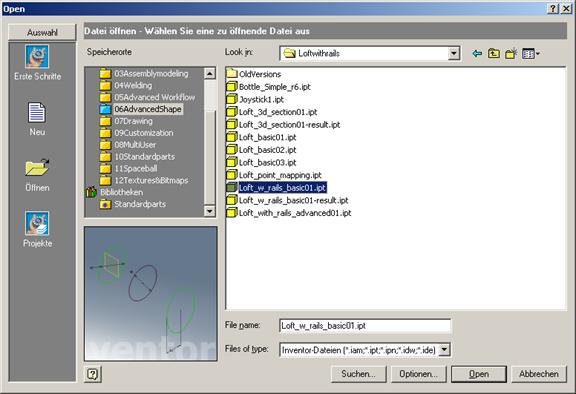

Kante 1 auswählen

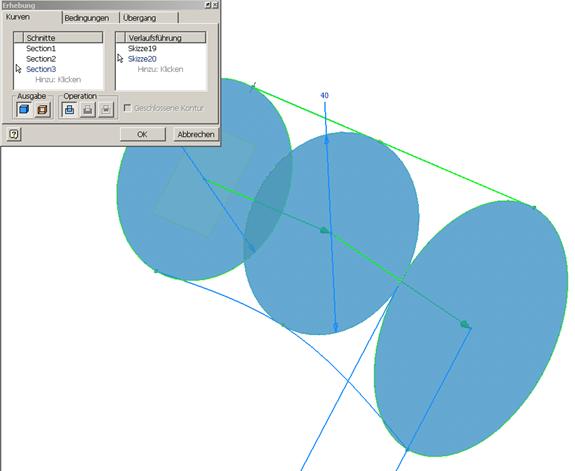

Schnitte: Hinzu: Klicken

Kante 2 auswählen

Verlaufsführung Hinzu: Klicken

Kante rechts auswählen

Verlaufsführung Hinzu: Klicken

Kante links auswählen

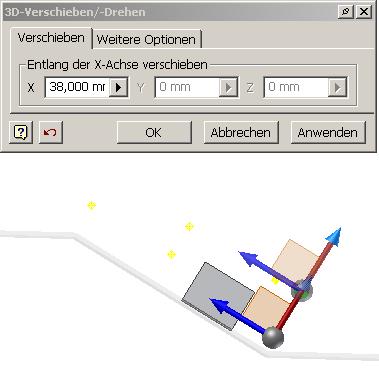

Arbeitspunkte setzen

Fläche kann über Ausrichtung definiert werden

Befehl wiederholen ermöglicht die Auswahl mehrerer Arbeitspunkte

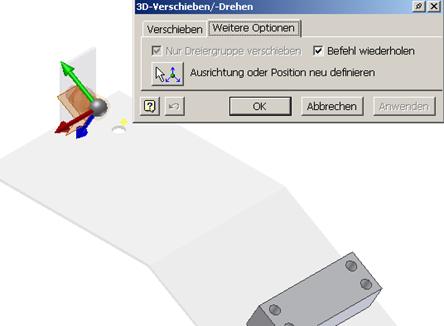

An den Pfeilen anfassen und an neue Position schieben

Zweites Koordinatensymbol verschwindet nach dem Bestätigen

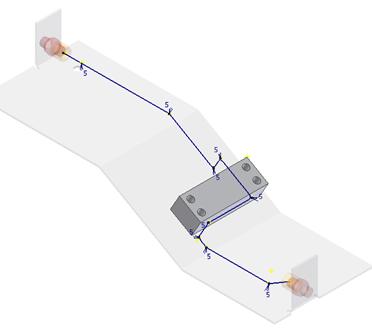

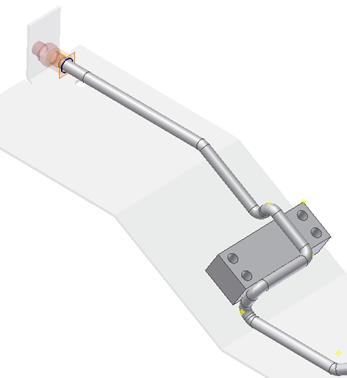

3D-Skizze erstellen

Radius doppelklicken und auf 10 erhöhen

Skizze im Bauteil erstellen

Skizzierebene auf Verschraubung legen

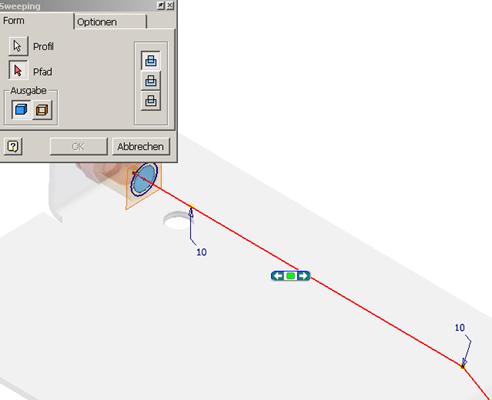

Sweeping aufrufen

Ergebnis

Verschieben

Neue Skizze

Skizzierebene linke obere Fläche

Geometrie projezieren

Flächen unsichtbar schalten

Skizze aktivieren

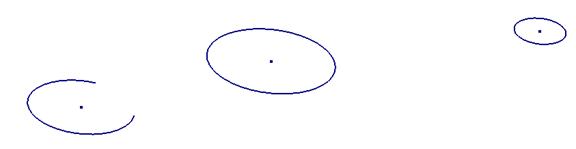

Kreise zeichnen

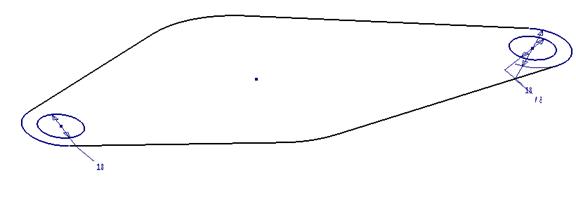

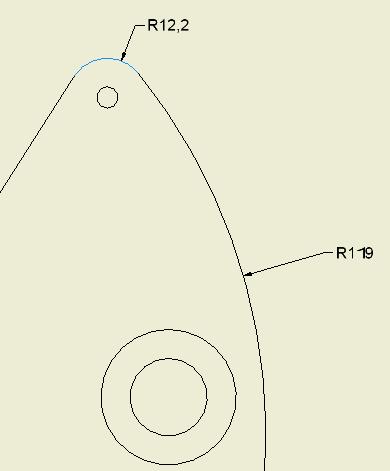

Linien tangential zeichnen

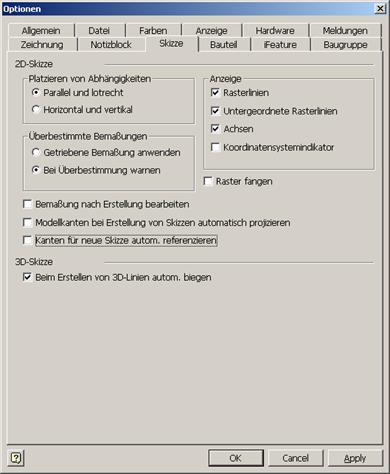

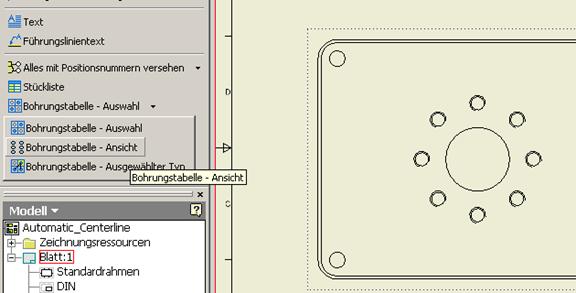

Optionen aktivieren

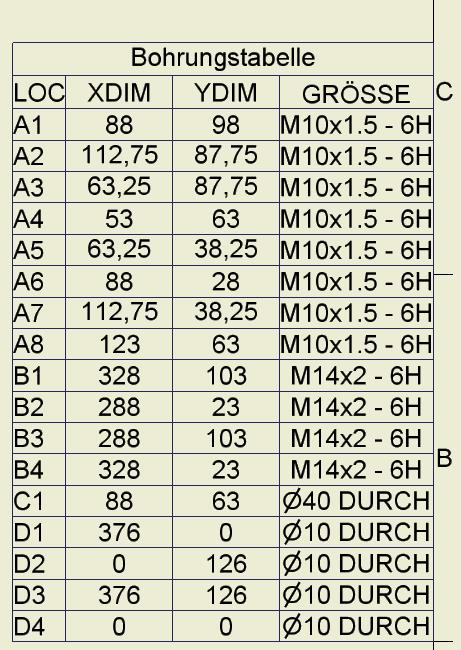

vorher

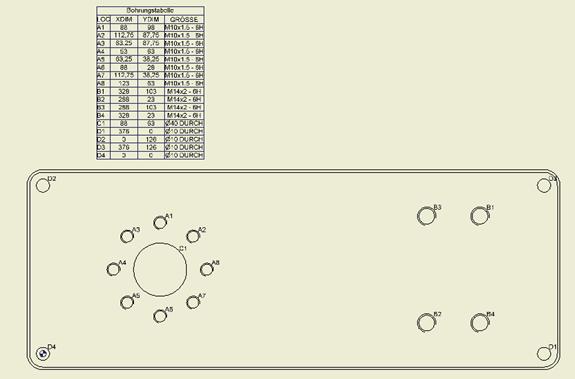

nachher

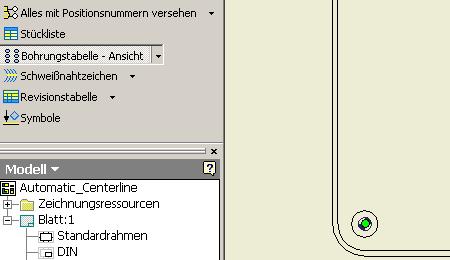

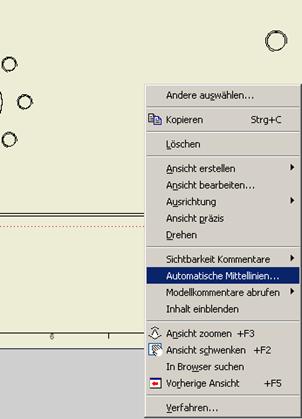

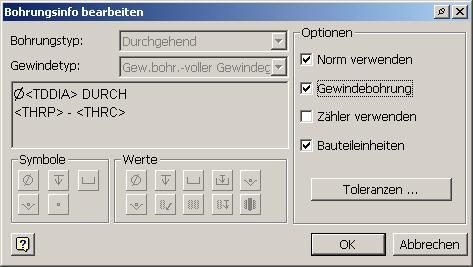

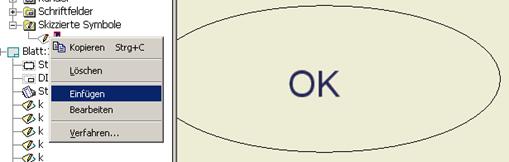

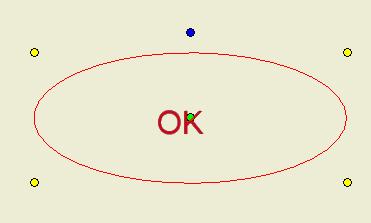

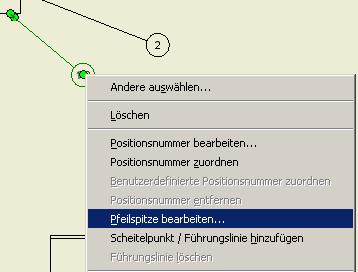

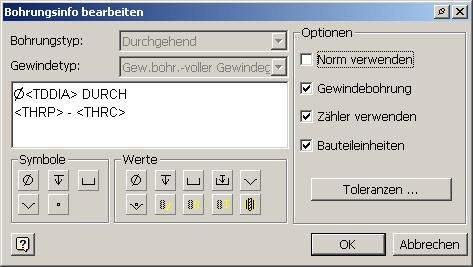

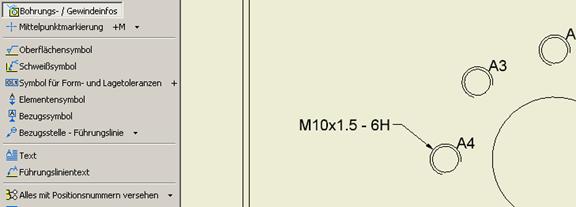

Einstellungen für Mittellinien u.a. ändern

Format / Zeichnungsnormen

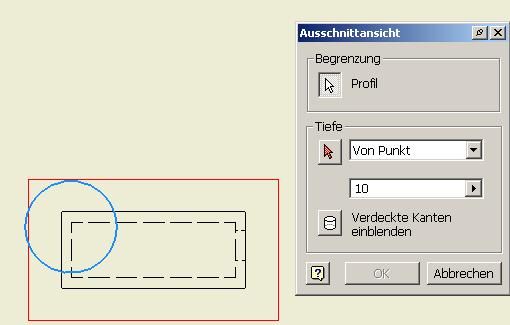

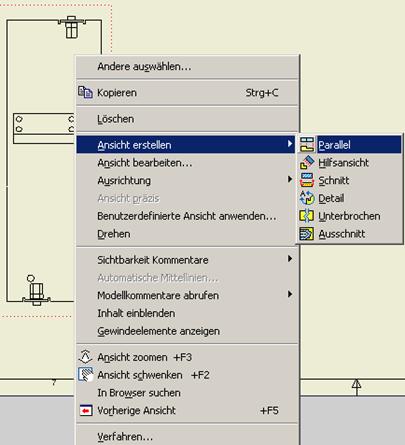

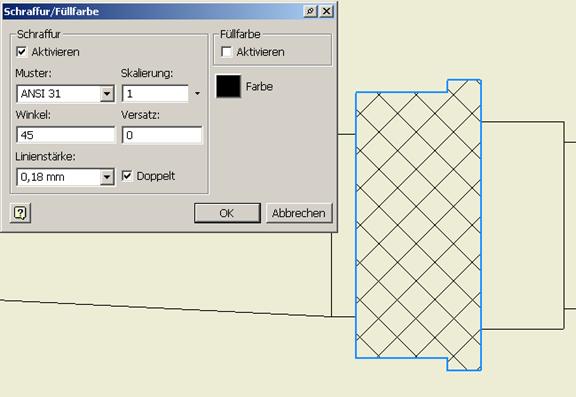

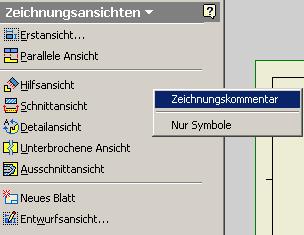

Ausschnittansicht

Im Browser Ansicht markieren

Skizze aufrufen

Kreis erstellen

Ausschnittansicht aufrufen

Linien wählen, die ausgeschnitten werden sollen

Bearbeiten wählen

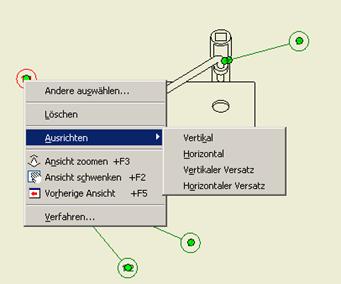

Ausrichten vertikal

Schraube wird eingedreht

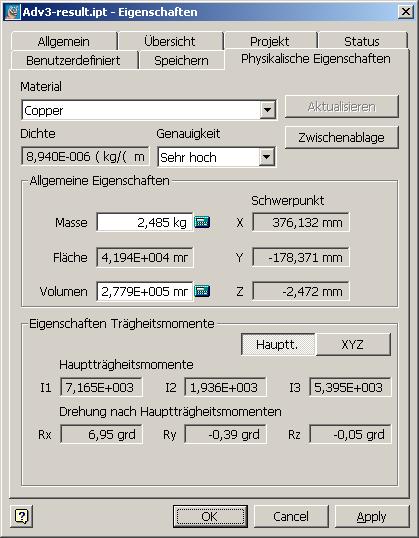

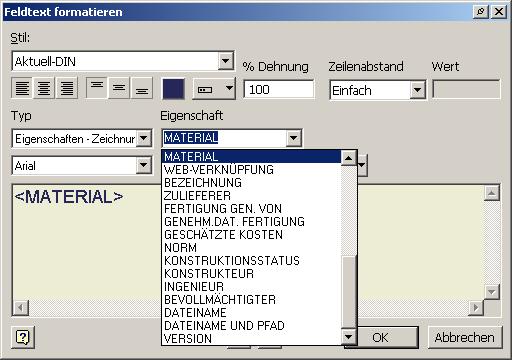

Bauteileigenschaften berechnen

Rechter Mausklick auf das Bauteil

Eigenschaften...

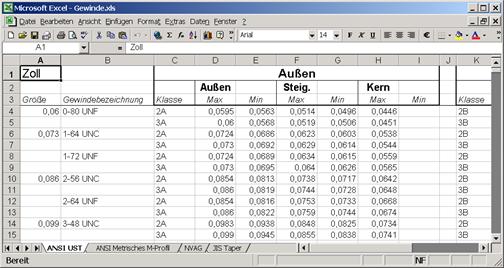

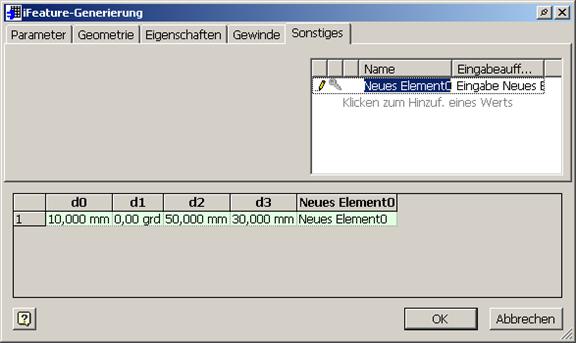

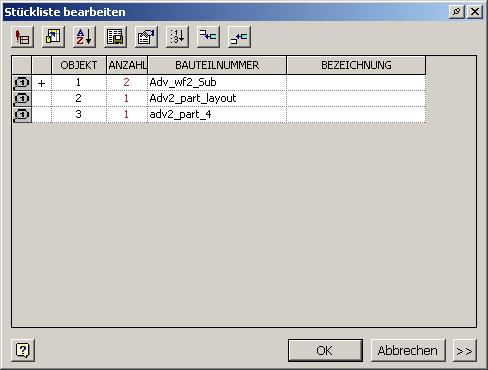

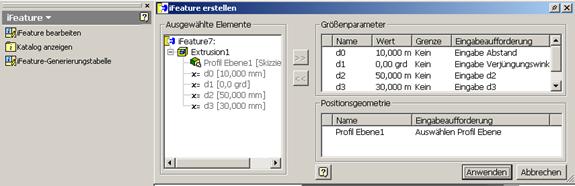

In Excel-Tabelle neue Zeilen einfügen
