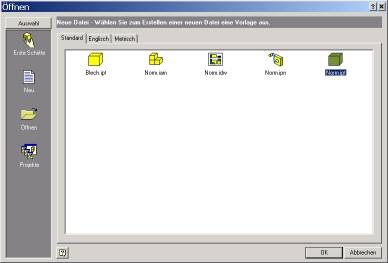

Datei neu / Norm.ipt

Zeichnen Sie ein Rechteck

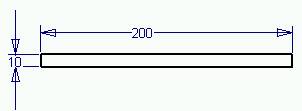

Bemaßen Sie das Rechteck: Seitenlängen 200 x 10

Klicken Sie auf Zurück, um in den Elementmodus zu wechseln

... oder rechte Maustaste „Skizze beenden“

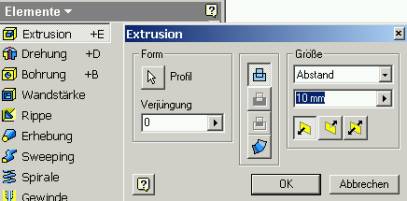

Wählen Sie die Extrusion
Bestätigen Sie die 10 mm Höhe mit OK

Speichern Sie die Zeichnung unter dem Namen ub_Ansicht.

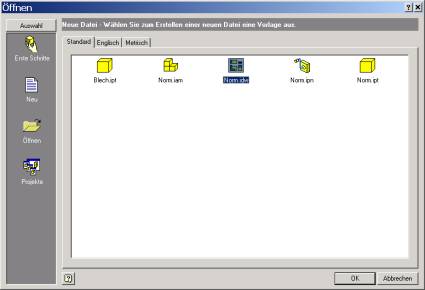

Erstellen Sie eine neue Zeichnung Typ norm.idw

Klicken Sie in der Zeichnungsverwaltung auf „Ansicht erstellen“
...oder mit der rechten Maustaste in den Zeichenbereich

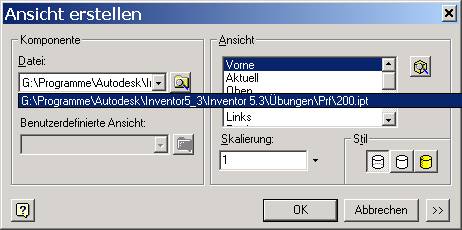

Die geöffnete Zeichnung wird im Auswahlfenster angezeigt.
Sie könnten auch eine andere Zeichnung verwenden, die nicht geöffnet ist.

Ziehen Sie die Ansicht an die gewünschte Position und zeigen Sie die gewünschte Lager per Klick mit der linken Maustaste
![]()

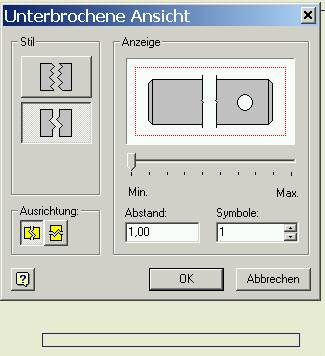

Wählen Sie „Unterbrochene Ansicht“ in der Zeichnungsverwaltung

Klicken Sie auf die Ansicht
![]()
Sie können hier die Ausrichtung, den Abstand der Unterbrechungslinien und die Anzahl der Symbole zur Anzeige wählen.
Lassen Sie alle Einstellungen für diese Übung, wie sie sind.

Klicken Sie wie dargestellt auf der linken Seite in das Objekt
Ziehen Sie die Unterbrechung nach rechts und zeigen Sie den rechten Punkt für die Unterbrechung
![]()

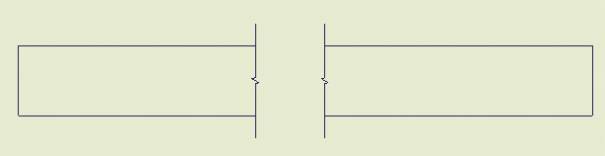

Ergebnis

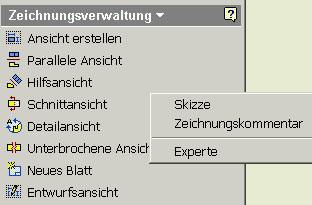

Klicken Sie mit der rechten Maustaste in die Zeichnungsverwaltung
Wählen Sie Zeichnungskommentar

Wählen Sie „Allgemeine Bemaßung

Wählen Sie die linke und die rechte Begrenzungslinie des Objekts

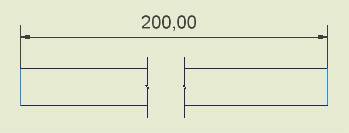

Ziehen Sie das Maß nach oben und fixieren Sie es mit einem Klick mit der linken Maustaste

Klicken Sie rechts
Wählen sie „Fertig“ oder drücken Sie die ESC-Taste

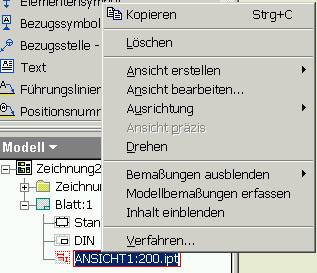

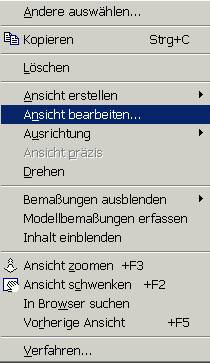

Klicken Sie mit der rechten Maustaste in die Ansicht

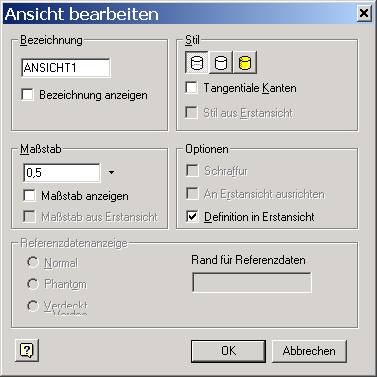

Wählen Sie Ansicht bearbeiten

... oder mit der rechten Maustaste in die Modellansicht

Ändern Sie den Wert für den Maßstab
