Zeichnungsvorlage
mit Schriftfeld erstellen
Umschalten in das Layout, in welches das

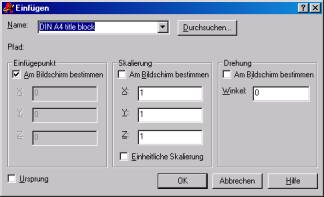

Schriftfeld eingefügt werden soll- Einfügen
Block (oder ein ¿ )
Wenn der Block schon in der Zeichnung
vorhanden ist, im Nachschlagefeld „Name“ auswählen, sonst auf

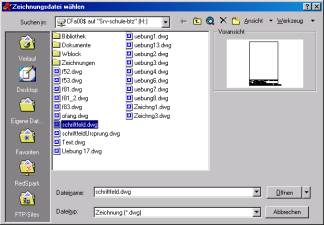

„Durchsuchen“ klicken und im Explorer die Zeichnungsdatei suchen, in
welcher das Schriftfeld hinterlegt ist.
4. Bestätigen Sie mit OK und zeigen Sie innerhalb der Zeichnung die Position des Blocks
5.
Erzeugen Sie ein Ansichtsfenster innerhalb des Schriftfeldes.
Schalten Sie dazu den Werkzeugkasten Ansichtsfenster ein (rechter Mausklick auf
ein beliebiges Symbol).
6. Aktivieren Sie den verschiebbaren Modellbereich (mb ¿ oder Doppelklick in das Ansichtsfenster) und stellen Sie den Maßstab auf 1:1. Schalten Sie zurück in den Papierbereich (pb ¿ oder Doppelklicken Sie außerhalb des Ansichtsfensters.
7.

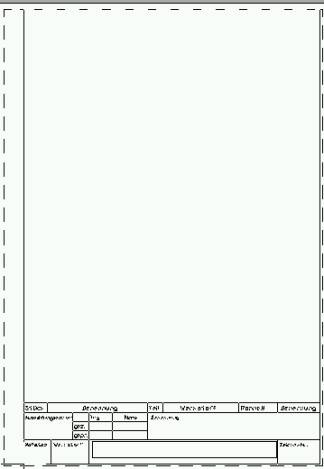

Prüfen Sie in der Zeichnungsvoransicht (Lupe), ob die
Position
des Schriftfeldes stimmt. Klicken Sie mit der rechten Maustaste auf das

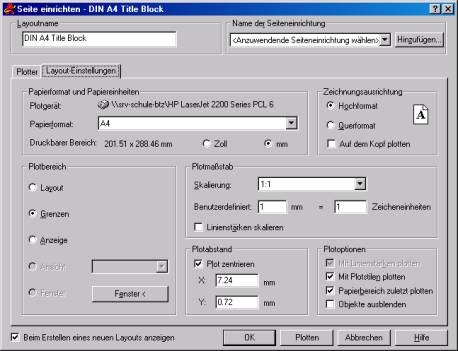

Register des Layouts und wählen Sie Seite einrichten. Wählen Sie, wie das
Fenster dargestellt werden soll. Geben Sie gegebenenfalls in X bzw. Y andere
Werte ein, um das Fenster zu verschieben.

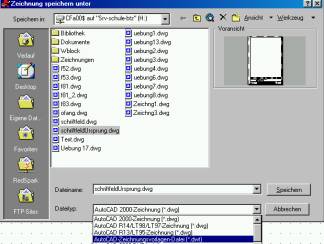

8. Speichern Sie die Zeichnung als Vorlagezeichnung Din A4 Color dependent: Datei speichern unter, Dateityp *.dwt, klicken Sie auf den Namen Din A 4 Color dependent.
9.
Schließen
Sie die Zeichnung
10. Klicken Sie auf Datei / neu und wählen Sie die Vorlage Din A4 Color dependent, um eine neue Zeichnung auf Basis der eben erstellten Vorlage zu erzeugen
