Erstellen von einfachen Makros

1.      Klicken Sie mit der rechten Maustaste auf ein beliebiges Symbol oder wählen Sie aus dem Menü Anzeige den Eintrag "Werkzeugkästen...".

2.      Klicken Sie im Dialogfenster "Werkzeugkästen" die Schaltfläche "Anpassen".







3.      Wählen Sie die Kategorie, welche eine Schaltfläche enthält, die zu Ihrem Makro paßt oder verwenden Sie die Kategorie "Benutzerspezifisch", um eine einfache graue Schaltfläche zu erhalten (wie im Beispiel).













4.      Ziehen Sie mit der rechten Maustaste das Symbol in eine bestehende Symbolleiste.

5.      Schließen Sie das Dialogfenster "Werkzeugkästen anpassen".

Wenn das Fenster "Werkzeugkästen anpassen" nicht geschlossen wurde kann es vorkommen, daß der Mauszeiger im Hintergrund verschwindet. Wechseln Sie dann in eine andere Anwendung und dann zurück zu AutoCAD. Danach können Sie das Fenster "Eigenschaften des Werkzeugsymbols wieder aktivieren.



6.      Klicken Sie mit der rechten Maustaste auf das neue Symbol und tragen Sie das Makro ein. Tragen Sie einen Namen und eine Hilfebeschreibung ein. Diese Bezeichnungen werden als Tips angezeigt (Statuszeile oder Tiptext). Tragen Sie das Makro ein. Hier: ^c^cK;tan;\tan;\tan



Symbol erstellen

7.      Klicken Sie auf die Schaltfläche "Bearbeiten" und zeichnen Sie das Symbol. Speichern Sie es anschließend und schließen Sie dann das Dialogfenster "Werkzeugeditor".

8.      Betätigen Sie die Schaltfläche "Anwenden", um das Makro mit dem neuen Symbol zu speichern.

9.      Das neue Symbol wird in der Datei ACAD.MNS gespeichert. Sollte es erforderlich werden, das Menü ACAD.MNU neu zu kompilieren (Menü ¿

Befehlsbeschreibung des Makros

Das Zeichen "^" (Control) erhalten Sie verzögert, nachdem Sie die Taste unterhalb der ESC-Taste betätigen und dann die Taste "C".
Control C (^c) bedeutet "Befehlsabbruch". Bevor das Makro ausgeführt wird, werden also laufende Befehle mit zweimaligem Befehlsabbruch beendet.

Beispiel: Maßstab einstellen

Erstellen Sie wie oben beschrieben ein weiteres Symbol.

Befehlsfolge:

^c^c Befehlsabbruch

tilemode;0;mb;
schaltet in den verschiebbaren Modellbereich

zo;g;zo;0.5xp;
zoomt auf Grenzen, danach auf den Maßstab 1:2.

pb;
schaltet in den Papierbereich zurück

dd;
ruft DDatte auf und
20,10;
wählt den Block im Punkt 20,10 (das Beispielschriftfeld ist dort eingefügt).


Das At-Zeichen "@" als Symbol

Löschen Sie die Zeichen ^c^c, da ein laufender Befehl nicht beendet werden soll.













Entfernen von Symbolen aus den Symbolleisten

1.      Klicken Sie mit der rechten Maustaste auf eines der Symbole

2.      Klicken Sie auf die Schaltfläche "Anpassen".

3.      Ziehen Sie mit der Linken Maustaste das Symbol aus der gewünschten Symbolleiste in den Zeichenbereich und "lassen Sie das Symbol fallen".



Erzeugen eines neuen Werkzeugkastens

1.      Klicken Sie im Dialogfenster "Werkzeugkästen" auf die Schaltfläche "Neu...".

2.      Im Dialogfenster "Neuer Werkzeugkasten" geben Sie den Namen ein (hier "Peter") und die Menügruppe (hier "Acad").

3.      Ziehen Sie die gewünschten Symbole den neuen Werkzeugkasten.

4.      Ziehen Sie ein Flyoutsymbol aus der Kategorie "Benutzerspezifisch" in die Symbolleiste.

5.      Schließen Sie das Fenster "Werkzeugkästen anpassen..."

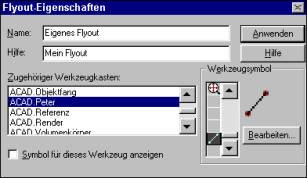

6.      Klicken Sie mit der rechten Maustaste auf das neue Flyoutsymbol.

Wählen Sie den zugehörigen Werkzeugkasten und klicken Sie auf "Anwenden".

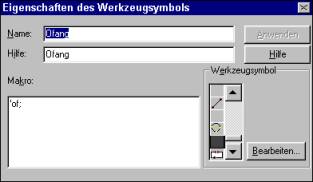

Transparente Befehle

Manche Befehle sollen den laufenden Befehl nicht unterbrechen. Z. B. wenn ein Objektfang aktiviert wird, soll der laufende Linie-Befehl nicht abgebrochen werden.

Der Apostroph am Befehlsanfang ruft den Befehl transparent auf.

Sie können nicht alle Befehle transparent aufrufen. Zeichen- u. Änderungsbefehle können nicht transparent aufgerufen werden. Einstellungs- u. Anzeigebefehle dagegen schon.

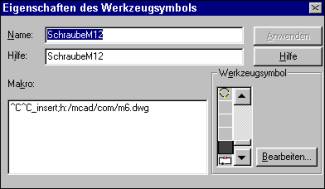

Einfügen von Blöcken über Symbole

1.      Erstellen Sie ein neues Symbol

2.      Passen Sie das Makro wie rechts dargestellt an.

Beschreibung der Befehle:

^c^c
Befehlsabbruch

_insert;
Entspricht dem Befehl "Einfüge ¿". Der Unterstrich erlaubt es, den internationalen Befehl aufzurufen.

H:/Mcad/com/m6.dwg
Pfad und Name des Blocks, der eingefügt werden soll.

Beachten Sie, daß im Pfad ein Schrägstrich (Slash) anstatt des üblichen Backshlash (AltGr+ß) verwendet wird.

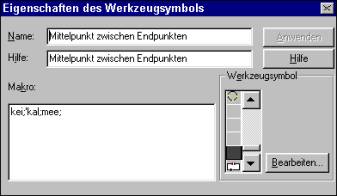

Rechnerbefehl "MEE" im Symbol

Befehlsbeschreibung:
kei
kein Objektfang für diesen Befehl

'kal;
ruft transparent den Kalkulator auf

mee;
ruft die Option Mittelpunkt zwischen zwei Endpunkten auf.

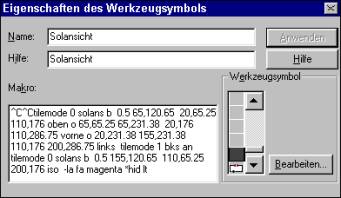

Erstellen von verdeckten Ansichten über ein Makro

Befehlsablauf

^C^Ctilemode;0;solans;b;;

0.5;65,120.65;;20,65.25;

110,176;oben;o;65,65.25;

65,231.38;;20,176;110,286.75;

vorne;o;20,231.38;155,231.38;;

110,176;200,286.75;links;tilemode;

1;bks;an;tilemode;0;solans;b;;0.5;

155,120.65;;110, 65.25;200,176;

iso;;-la;fa;magenta;*hid;lt;

acad_iso02w100;*hid;;attreq;

0;ein;titela4neu;0,0;;;;solzeich;alle;;;



Die Leerzeichen im Makro wurden durch ";" ersetzt. Beide Zeichen können als Return-Taste verwendet werden.
