Grundlagen AutoCAD 2006

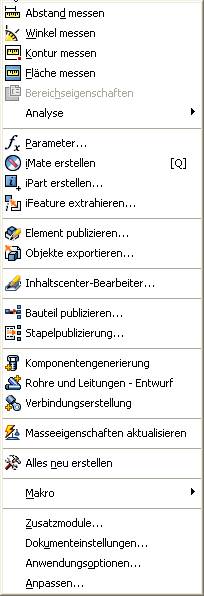

Menü Extras

Die Messfunktionen bieten eine Reihe von zusätzlichen Funktionen.

Die Bereichseigenschaften geben Trägheitsradien aus, in den Analysefunktionen finden Sie Flächen-, Querschnitts- u.a. Analysefunktionen.

Abstand messen.

Winkel messen.

Kontur messen.

Fläche messen.

Bereichseigenschaften

Funktionsparameter.

iMate erstellen (Abhängigkeit).

iPart erstellen (intelligentes Bauteil, Teilefamilie).

iFeature erstellen (intelligenter Block, Bauteil).

Elemente in das Inhaltscenter aufnehmen.

Objekte (Skizzen u.a. Elemente) speichern.

Inhaltscenter-Berechtigungen.

Bauteil in die Bibliothek aufnehmen.

Mehrere Bauteile in Bibliothek aufnehmen.

Komponenten für Bibliothek generieren.

Einstellungen für Rohre und Leitungen.

Verbindungsstück für Kabeltool erstellen.

Aktualisierung.

Neuberechnung der Bauteilelemente.

Makros erstellen / bearbeiten (VBA).

Zusatzmodule anzeigen/laden.

Dokumenteinstellungen anzeigen/ändern.

Anwendungsoptionen anzeigen/ändern.

Symbolleisten ändern

Konvertieren
Im Bauteilmodus können Sie hier das aktuelle Bauteil in ein Blechbauteil konvertieren.

Anwendungen
Über dieses Menü wechseln Sie zwischen den Anwendungen Bauteil, Datenaustausch, Belastungsanalyse (FEM) und Inventor Studio (fotorealistische Ausgabe).

Menü Fenster

Erzeugt eine Kopie des aktuellen Fensters.

Geöffnete Dokumente werden überlappend dargestellt.

Fenster werden nebeneinander dargestellt.

Zeigt die Namen der geöffneten Fenster an.

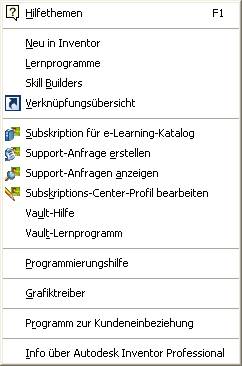

Menü Hilfe

Neben der Standardhilfe werden hier mehrere Lernprogramme angeboten.

Darüber hinaus gibt es die Skill-Builders, die vertiefende Übungen zur dynamischen Simulation und anderen komplexen Themen bieten.

Diese Übungen sind in englischer Sprache. Ein Grund mehr, endlich mit dem Lernen anzufangen.

In der „Programmierungshilfe“ erfahren Sie, wie man VBA-Programme in Inventor erstellt.

Anwendungseinstellungen

Im Dialogfenster Extras/Anwendungseinstellungen finden Sie die Systemgrundeinstellungen.

Stellen Sie im Register Skizze ein, dass die Bemaßung nach dem Erstellen bearbeitet werden soll (unten). Dadurch wird nach dem Bemaßen das Dialogfenster zur Eingabe des Bemaßungswertes geöffnet.

Einheiten einstellen

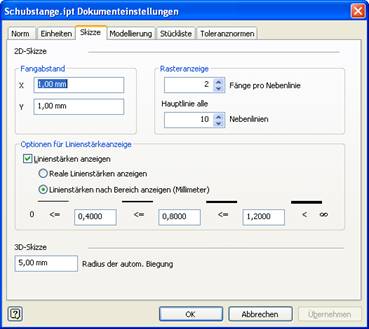

Im Menü Extras/Dokumenteneinstellung finden Sie die Einstellung der Einheiten (usw.).

Skizzierer

Bauteile werden aus Skizzen erstellt. Skizzen können gezeichnet werden oder aus bestehenden Elementen abgeleitet werden.

Elemente, die aus Skizzen erstellt werden, nennt man „Skizzierte Elemente“. Es gibt auch Elemente, die nicht auf Skizzen beruhen, wie z.B. die Abrundung. Sie werden auf bestehende Bauteile angewendet. Man nennt sie „Platzierte Elemente“.

Befehlszeile

Eine Befehlszeile wie in AutoCAD gibt es nicht, aber eine Hinweiszeile in der Statusleiste, die „sagt“, was Inventor als nächstes benötigt.

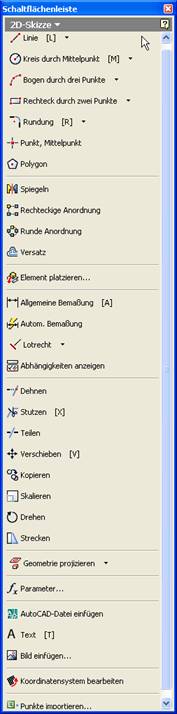

Schaltflächenleiste

Die dargestellte Schaltflächenleiste beinhaltet die 2D-Skizzenbefehle.

Schalten Sie die Texte aus, sobald Sie ohne klarkommen.

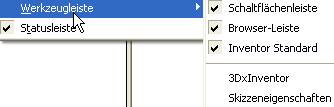

Rechtsklick auf die Schaltflächenleiste „Text mit Symbolen anzeigen“ deaktivieren.

Das Ergebenis ist übersichtlicher:

Skizzen

Bevor Sie ein Bauteil erstellen können, benötigen Sie eine Skizze oder ein Objekt, um einen 3D-Körper abzuleiten.

Wählen Sie „Geometrie projizieren“, um die Z-Achse und bei Bedarf auch die X- und Y-Achse auf die Skizze zu projizieren.

So erhalten Sie den Bezug zum Koordinatensystem und können später auf die jeweiligen Arbeitsebenen zugreifen.

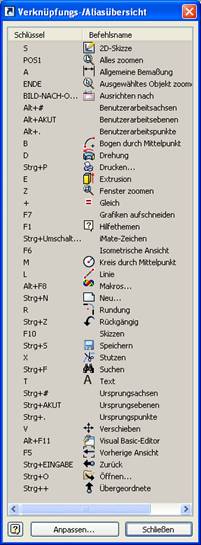

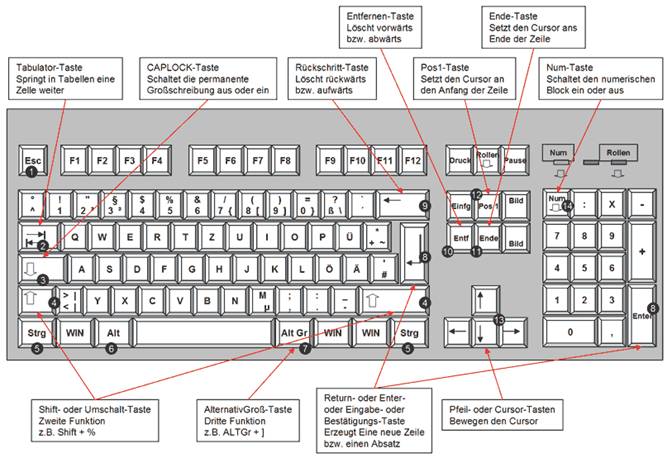

Tastenkürzel

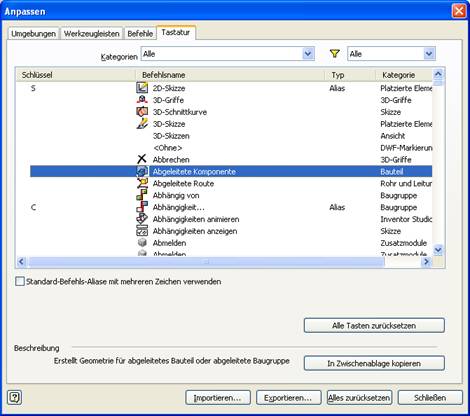

Hier sehen Sie die Tastenkürzel und können eigene Tastenkürzel definieren.

Taste	Funktion	Wo aktiv?
F1	Hilfe für den aktiven Befehl oder das aktive Dialogfeld.	Global
F2	Schwenkt das Grafikfenster.	Global
F3	Vergrößert oder verkleinert die Darstellung im Grafikfenster.	Global
F4	Dreht Objekte im Grafikfenster.	Global
F5	Kehrt zur vorherigen Ansicht zurück.	Global
F6	Zeigt die Isometrieansicht des Modells an.	Global
F7	Kappt einen Teil des Modells, um die Skizzierebene anzuzeigen.	Skizze
F8	Zeigt alle Abhängigkeiten an.	Skizze
F9	Blendet alle Abhängigkeiten aus.	Skizze
F4	Dreht Objekte im Grafikfenster.	Global
Esc	Beendet einen Befehl.	Global
Entf	Löscht das ausgewählte Projekt.	Global
Leertaste	Wechselt bei aktiver 3D-Drehfunktion zwischen dynamischer Drehung und isometrischer Standardansicht und Standardansicht mit einer einzigen Ebene.	Global
ALT + Ziehen mit der Maus	Wendet in Baugruppen die Abhängigkeit Passend an. Verschiebt in einer Skizze Spline-Formpunkte.	Baugruppe
STRG + Y	Aktiviert den Befehl Wiederherstellen (hebt den letzten Befehl Rückgängig auf).	Global
STRG + Z	Entfernt bei aktivem Werkzeug Linie das zuletzt skizzierte Segment.	Global
Umschalt + RMT-Klick	Aktiviert das Auswahl-Werkzeugmenü.	Global
Umschalt + Drehen	Dreht Modelle im Grafikfenster automatisch. Klicken Sie zum Beenden.	Global
B	Aktiviert das Werkzeug Positionsnummer.	Zeichnung
BDA	Aktiviert das Werkzeug Basislinienbemaßungssatz.	Zeichnung
Esc	Beendet einen Befehl.	Global
Entf	Löscht das ausgewählte Projekt.	Global
C	Erstellt einen Kreis.	Skizze
C	Aktiviert das Werkzeug Abhängigkeit.	Baugruppe
CH	Erstellt eine Fase.	Bauteil/Baugruppe
CP	Erstellt eine runde Anordnung der Skizziergeometrie.	2D-Skizze
D	Aktiviert das Werkzeug Allgemeine Bemaßung.	Skizze/Zeichnung
D	Erstellt eine Flächenverjüngung/Verjüngung.	Bauteil
E	Aktiviert das Werkzeug Extrusion.	Bauteil
F	Erstellt eine Rundung.	Bauteil/Baugruppe
FC	Aktiviert das Werkzeug Form- und Lagetoleranzen.	Zeichnung
H	Aktiviert das Werkzeug Bohrung.	Bauteil/Baugruppe
L	Aktiviert das Werkzeug Linie.	Skizze
LE	Erstellt einen Führungslinientext	Zeichnung
LO	Erstellt ein erhabenes Element.	Bauteil
M	Aktiviert das Werkzeug Komponente verschieben.	Baugruppe
MI	Erstellt ein gespiegeltes Element.	Bauteil/Baugruppe
N	Aktiviert das Werkzeug Komponente erstellen.	Baugruppe
ODS	Aktiviert das Werkzeug Koordinatenbemaßungssatz.	Skizze
P	Aktiviert das Werkzeug Komponente platzieren.	Baugruppe
Q	Aktiviert das Werkzeug iMate erstellen.	Baugruppe
R	Aktiviert das Werkzeug Drehung.	Bauteil/Baugruppe
RO	Aktiviert das Werkzeug Komponente drehen.	Baugruppe
RP	Erstellt eine rechteckige Anordnung der Element- oder Skizziergeometrie.	Bauteil/2D-Skizze
S	Aktiviert das Werkzeug 2D-Skizze.	2D-Skizze /Bauteil/Baugruppe
S3	Aktiviert das Werkzeug 3D-Skizze.	Bauteil
SW	Erstellt ein Sweeping-Element.	Bauteil/Baugruppe
T	Aktiviert das Werkzeug Text.	Skizze/Zeichnung
T	Aktiviert das Werkzeug Komponentenposition ändern.	Präsentation
TR	Aktiviert das Werkzeug Stutzen.	Skizze
]	Erstellt eine Arbeitsebene.	Global
/	Erstellt eine Arbeitsachse.	Global
.	Erstellt einen Arbeitspunkt.	Global
;	Erstellt einen fixierten Arbeitspunkt.	Global

2D-Befehlsübersicht

In der folgenden Tabelle finden Sie die 2D-Skizzenbefehle.

Befehl	Abkürzung	Symbol
Linie	L
Spline
Kreis durch Mittelpunkt	M
Tangentialkreis
Ellipse
Punkt, Mittelpunkt
Bogen durch 3 Punkte
Tangentialbogen
Bogen durch MIttelpunkt	B
Rechteck durch 2 Punkte
Rechteck durch 3 Punkte
Polygon
Spiegelung
Rechteckige Anordnung
Rund Anordnung
Versatz
Aus Inhaltscenter einfügen
Allgemeine Bemaßung	A
Autom. Bemaßung
Abhängigkeiten
Abhängigkeiten anzeigen	F8
Dehnen
Stutzen	X
Teilen
Verschieben	V
Kopieren
Skalieren
Drehen
Strecken
Geometrie projizieren
Schnittkanten projizieren
Abwicklung projizieren
Funktionsparameter
AutoCAD-Datei einfügen
Text	T
Bild einfügen
Koordinatensystem bearbeiten
Punkte aus Excel einfügen

Grundlegende Vorgehensweise

Skizzen einfach halten

Kombinieren Sie einfache Skizzen, um komplexe Formen zu konstruieren. Ändert sich die Konstruktion, ist es einfacher, mehrere einfache Skizzen zu ändern als eine komplexe Form.

Viele Geometrien können als 2D- bzw. als 3D-Operation angewendet werden, z.B. das Spiegeln oder die Anordnung in Reihe. Meistens ist es sinnvoller, 3D-Operationen anzuwenden und Skizzen sehr einfach zu halten.

3D-Operationen können einfach geändert werden. Der Nachteil ist, dass die Liste der Einträge im Browser länger wird, da jede 3D-Operation einen Eintrag erzeugt.

Geometrie projizieren

Bezugselemente können sehr einfach von bestehenden Objekten abgeleitet werden. Die Objektkanten werden dabei auf die aktuelle Skizze projiziert. Die Grundelemente des Koordinatensystems sind dabei die Achsen bzw. die Ebenen.

Um Objekte am Nullpunkt des Koordinatensystems anzuordnen, projiziert man z.B. die X, Y oder Z-Achse.

Klicken Sie auf „Geometrie projizieren“:

Wählen Sie im Browser die X-Achse.

Wiederholen Sie den Vorgang für den Mittelpunkt. Sie könnten auch die Z-Achse wählen, um einen Bezugspunkt zu erhalten.

Kreis erzeugen

Geben Sie den Befehl „M“ ein oder wählen Sie Kreis durch Mittelpunkt:

Klicken Sie den Zentrumspunkt des Kreises auf der projizierten X-Achse. Der Kreis wird dadurch in Abhängigkeit zur X-Achse gesetzt.

Klicken Sie nach dem Zentrum einen Punkt für den Radius.

Erstellen Sie den zweiten Kreis.

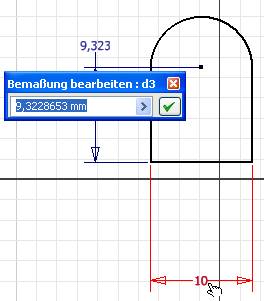

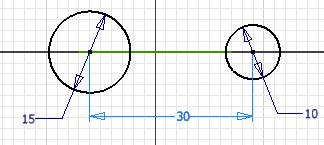

Bemaßung aufrufen

Geben Sie ein „A“ ein oder wählen Sie „Allgemeine Bemaßung“:

Klicken Sie auf den Umfang des Kreises.

Klicken Sie einen 2. Punkt für die Position.

Geben Sie im Dialogfenster 15 als Maßwert ein und drücken Sie ¿ oder klicken Sie auf das Häkchen.

Sollte das Dialogfenster nicht öffnen, klicken Sie auf die Maßzahl.

Bemaßen Sie den 2. Kreis mit 10 Einheiten.

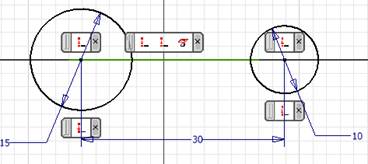

Abstand der Kreise bemaßen

Wählen Sie die Umfänge der beiden Kreise oder klicken Sie auf die Zentrumspunkte, geben Sie den Abstand von 30 Einheiten ein.

Bemaßungsmodus beenden

Beenden Sie den Bemaßungsmodus mit ESC oder im Kontextmenü „Fertig“.

Bemaßung verschieben

Klicken Sie auf den Maßtext, um die Bemaßung an eine andere Position zu schieben.

Freiheitsgrade

Die Kreise wurden auf der X-Achse positioniert, dadurch wurde eine koinzidente Abhängigkeit definiert.

Drücken Sie die Taste F8, um alle Abhängigkeiten anzuzeigen oder Kontextmenü (Rechte Maustaste) / Abhängigkeiten anzeigen.

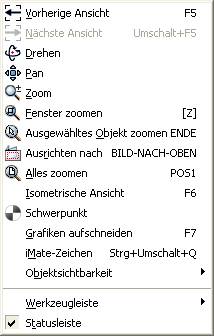

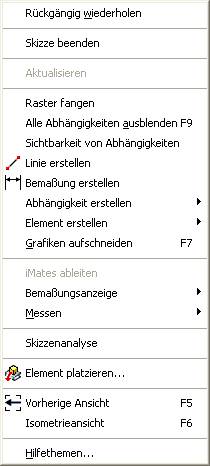

Kontextmenü: Skizzenmodus

Im Kontextmenü (rechte Maustaste) beim Skizzieren

Freiheitsgrade

Die Skizze ist nun fast fertig bestimmt. Sie hat nur noch einen Freiheitsgrad (DOF = Degree of freedom). Das sehen Sie auch rechts unten in der Statusleiste.

Wenn Sie ein der Kreiszentrum klicken, können Sie die Skizze bei gedrückter Maustaste verschieben. D.h. wir benötigen eine Abhängigkeit zur Z-Achse oder zur Y-Achse.

Skizze voll bestimmt

Abstand zur Z-Achse bemaßen.

Die Skizze ist nun voll bestimmt. Die Farbe ändert sich auf dunkelblau.

Die Meldung in der Statusleiste zeigt: „Skizze voll bestimmt.“

Tangentiale Linie

Geben Sie „L“ ein oder wählen Sie den Befehl Linie:

Klicken Sie einen der Kreise oben an, halten Sie die Maustaste gedrückt und ziehen Sie die Linie auf den 2. Kreis. Die Abhängigkeit tangential wird angezeigt. Lassen Sie nun die Maustaste los.

Stutzen

Fügen Sie die untere tangentiale Linie hinzu.

Geben Sie „X“ ein oder rufen Sie den Befehl „Stutzen“ auf:

Wählen Sie die Bögen. Drücken Sie die Shifttaste (Umschalttaste), um vom Stutzen zum Dehnen umzuschalten.

Von der Skizze zum Bauteil

Wählen Sie im Kontextmenü „Skizze beenden“ oder klicken Sie auf Zurück:

Isometrieansicht

Drücken Sie die Taste F6 oder Kontextmenü / Isometrie.

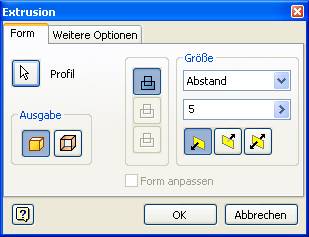

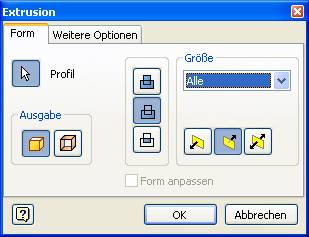

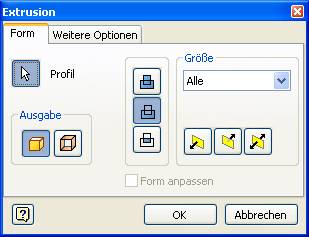

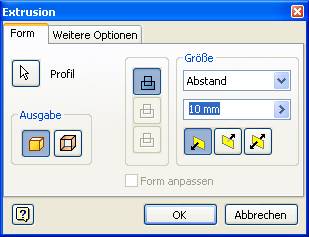

Extrusion

Geben Sie Befehl „E“ ein oder wählen Sie Extrusion:

Skizze sichtbar schalten

Die Skizze mit der Bemaßung wird automatisch ausgeblendet, sobald die Extrusion durchgeführt wurde. Sie können die Skizze bei Bedarf sichtbar schalten. Rufen Sie dazu das Kontextmenü (Rechtsklick auf Skizze1), die unterhalb der Extrusion im Browser angezeigt wird. Ebenso können Sie die Skizze auch unsichtbar schalten.

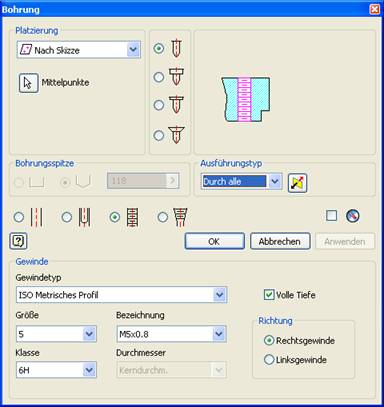

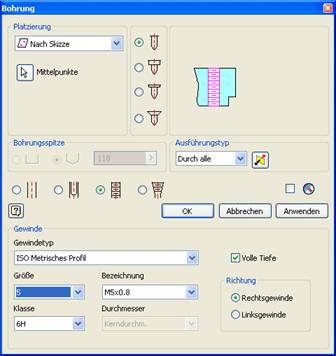

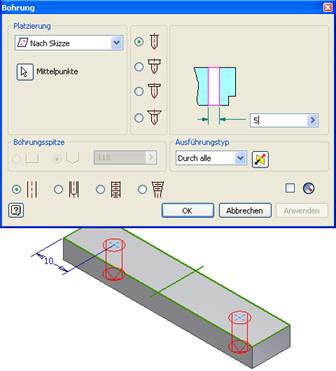

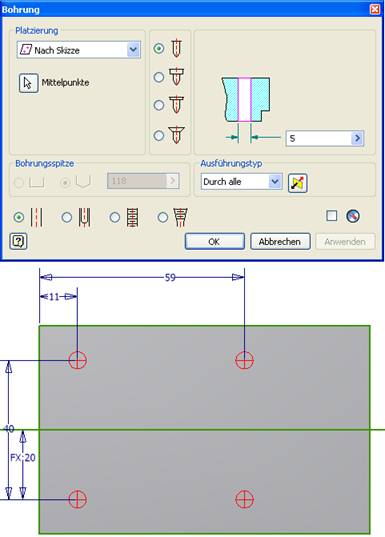

Bohrung anbringen

Wählen Sie den Befehl Bohrung im Bauteilmodus, um 2 Bohrungen am Körper anzubringen:

Wählen Sie die Platzierung „Konzentrisch“.

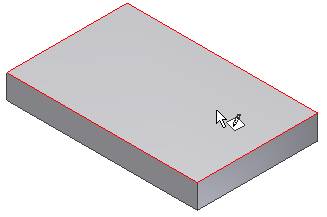

Klicken Sie die obere Fläche.
Klicken Sie die gewölbte Fläche, um den konzentrischen Bezug herzustellen.

Sie hätten im Skizzenmodus auch 2 Mittelpunke erstellen können:

Autmatisch projizierte Kreiszentren kann man ebenfalls als Bohrungsmittelpunkte verwenden.

Konzentrische Referenz

Wählen Sie die „konzentrische Referenz“ wie dargestellt.

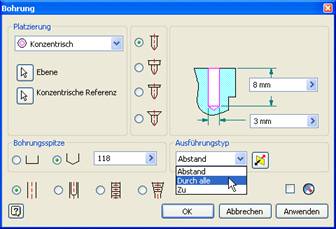

Wählen Sie „Durch alle“, um eine Durchgangsbohrung zu erzeugen.

Wählen Sie „Anwenden“, um die erste Bohrung zu bestätigen.
Wählen Sie „Konzentrische Referenz“.
Klicken Sie die andere Seite, um auch hier eine Bohrung anzubringen.
Wählen Sie „Anwenden“, dann „Fertig“.

Browser

Im Browser sehen Sie die Skizze unterhalb der Extrusion.

Die Bohrungen liegen als einzelne Elemente darunter.

Ändern: Skizze

Klicken Sie auf das Plus-Symbol vor der Extrusion und doppelklicken Sie die Skizze1 oder wählen Sie im Kontextmenü Extrusion1 „Skizze bearbeiten“.
Ändern Sie den Radius 15 auf 20.
Doppelklicken Sie dazu auf die Maßzahl 15 und geben Sie den neuen Wert 20 ein.
Wählen Sie im Kontextmenü „Skizze beenden“ oder klicken Sie auf Zurück:

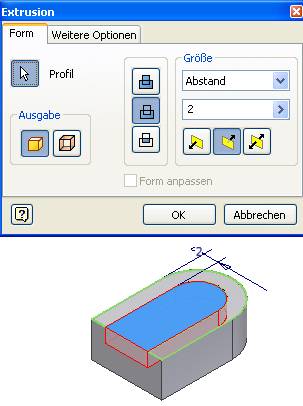

Ändern: der Extrusion

Doppelklicken Sie auf die Extrusion1 oder Kontextmenü „Element bearbeiten“.

Geben Sie die Extrusionshöhe von 5 Einheiten ein und bestätigen Sie mit OK.

Ändern: Bohrung

Doppelklicken Sie auf die Bohrung1 im Browser oder wählen Sie im Kontextmenü „Element bearbeiten“.

Geben Sie den Durchmesser 8 ein und bestätigen Sie mit OK.

Wiederholen Sie den Vorgang bei Bohrung2. Geben Sie dort den Durchmesser 4 ein.

Fase

Geben Sie nun die Fase von 0,25 mm an.
Wählen Sie die Kanten oben und unten durch Klick.

Fügen Sie bei den Bohrungen ebenfalls Fasen hinzu.

Bestätigen Sie mit OK.

Speichern Sie das Bauteil unter dem Namen Schubstange.ipt.

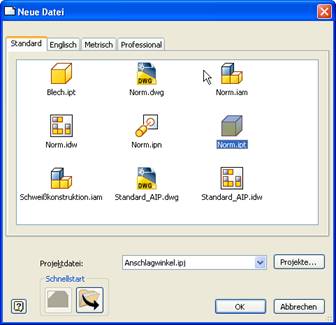

Neues Bauteil erstellen

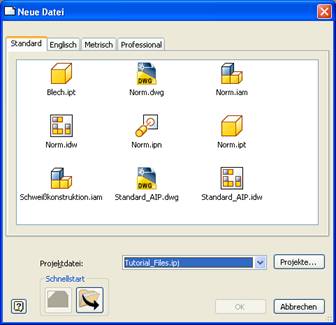

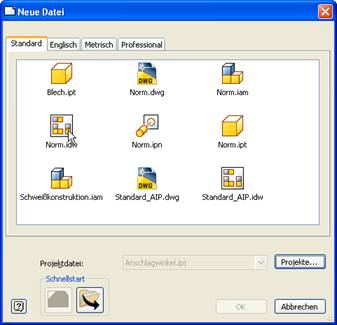

Erstellen Sie ein neues Bauteil.

Geometrie projizieren

Projizieren Sie auch in dieser Zeichnung die Z-Achse als Nullpunkt.

Klicken Sie auf „Geometrie projizieren“:
Wählen Sie den Mittelpunkt.
Ein kleiner Punkt wird am Nullpunkt erstellt.

Objektfang

Während des Zeichnens kann über das Kontextmenü der Objektfang gewählt werden. Im Regelfall wir „AutoProjekt“ verwendet. Es sei denn, Sie benötigen einen speziellen Objektfang und möchten nicht die automatisch angebotenen Objektfänge verwenden.

+L oder Symbol für Linie.

Normalerweise würden Sie am Nullpunkt beginnen. In dieser Übung soll aber auch die Abhängigkeit „konizident“ gezeigt werden. Deshalb wählen Sie als Startpunkt einen beliebigen Punkt, nicht den Nullpunkt.

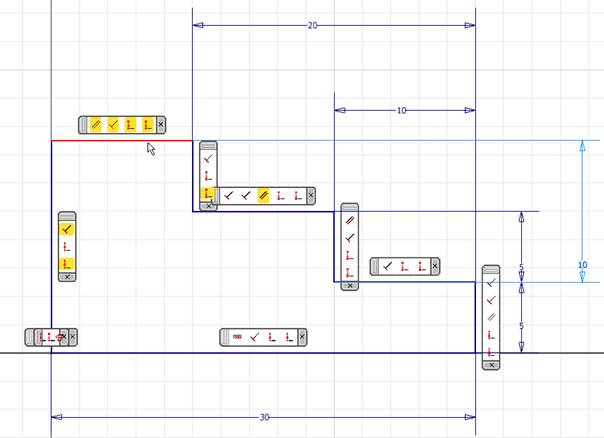

Abhängigkeit „lotrecht“:

Neue Linie ist Lotrecht zur waagerechten Linie (wird durch das Symbol an der waagerechten Linie angezeigt).

Abhängigkeit „parallel“:

Neue Linie ist parallel zur waagerechten Linie

Abhängigkeit „parallel“:

Neue Linie ist parallel zur senkrechten Linie

Abhängigkeit „lotrecht“:

Neue Linie ist senkrecht zur vorher gezeichneten Linie

Linie wird bis zum X-Wert des Startpunktes gezeichnet (gestrichelte Linie zeigt Bezug zum Startpunkt).

Letzten Punkt klicken (Objektfang Endpunkt).

Automatische Bemaßung

Sie können die Linien einzeln bemaßen oder die automatische Bemaßung anwenden.

Wenn Sie die automatische Bemaßung durchführen, werden fast alle Bemaßungen automatisch angebracht. Sie müssen die Maße lediglich klicken und die gewünschten Werte eintragen.

Abhängigkeiten

Beim Konstruieren in 2D wie auch in 3D sind Abhängigkeiten von entscheidender Bedeutung. Später wird näher darauf eingegangen.

Abhängigkeit „Koinzident“

Wählen Sie die Abhängigkeit koinzident, um eine Abhängigkeit vom linken unteren Eckpunkt zum Koordinatenursprung (projizierter Mittelpunkt) herzustellen.

Nun ist die Skizze voll bestimmt.

Geben Sie die Maßwerte wie rechts dargestellt ein.

Die automatische Bemaßung achtet nicht auf optische Schönheit. Diese ist aber im Regelfall auch nicht erforderlich. In der Zeichnungsausgabe wird mit der teilautomatischen Bemaßung neu bemaßt.

Man kann aber auch die hier eingegebenen Maße aus dem Bauteil übernehmen, dann sollte man die Maße ein wenig schöner anordnen.

Drehung erstellen

Schalten Sie zurück in den Bauteilmodus, oder wählen Sie im Kontextmenü „Skizze beenden“.

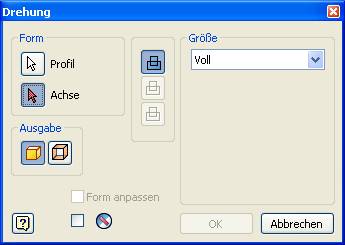

Wählen Sie den Befehl Drehung:

Die Skizze wird automatisch gewählt, weil es nur diese eine Skizze gibt. Wählen Sie durch Klick auf die untere waagerechte Linie die Drehachse und bestätigen Sie mit OK.

Isometrieansicht

Drücken Sie die Taste F6 oder wählen Sie im Kontextmenü „Isometrieansicht“.

Ansicht: Räumlich

Drücken Sie die die Taste F4 und die linke Maustaste. Sie können nun die Ansicht frei drehen. Das geht ebenso über den Befehl Ansicht drehen (Orbit):

Normalansicht

Um wieder auf eine definierte Ansicht zu kommen, drücken Sie dach Aufruf des Orbits die rechte Maustaste und wählen Sie „Normale Ansicht“ oder schneller die Leertaste.

Klicken Sie Sie auf den Pfeil von oben, um in die Draufsicht zu gelangen.

Skizze aktivieren

Aktivieren Sie nun die Skizze, um Änderungen durchzuführen.

Doppelklicken Sie dazu auf die „Skizze“ oder wählen Sie aus dem Kontextmenü „Umdrehung1“ den Eintrag „Skizze bearbeiten“.

Abhängigkeiten anzeigen

Drücken Sie die Taste F8. um die Abhängigkeiten anzuzeigen. Klicken Sie auf die ober Linie – wie dargestellt. Die an dieser Linie vorhandenen Abhängigkeiten werden gelb hinterlegt.

Abhängigkeit löschen

Falls eine Abhängigkeit entfernt werden soll, um z.B. die Skizze zu verschieben, klicken Sie die betreffende Abhängigkeit an und wählen Sie aus dem Kontextmenü „Löschen“.

Abhängigkeit nicht mehr anzeigen

Drücken Sie die Taste F9, um die Abhängigkeiten wieder auszublenden oder wählen Sie aus dem Kontextmenü den entsprechenden Eintrag.

Bemaßung verändern

Die automatische Bemaßung ist gut, aber in vielen Situationen unzureichend. Einige Bemaßungen sollen durch Abhängigkeiten ersetzt werden. Ändern Sie dazu die Bemaßung wie dargestellt.

Abhängigkeit: GLEICH

Wählen Sie die Abhängigkeit „Gleich“.

Klicken Sie

Die senkrechten Linien sind gleich lang.

Klicken Sie die rechte untere Linie, dann die mittlere.

Klicken Sie nun die mittlere senkrechte Linie, dann die obere.

Die Linienlängen sind nun gleich und abhängig von der Gesamtlänge.

Ändern sie zur Kontrolle den Maßwert 15 auf 20.

Stellen Sie den Wert wieder zurück auf 15.

Stellen Sie nun auch für die waagerechten Linien die Abhängigkeit „Gleich“ ein.

Achten Sie dabei auch auf die Anzeige in der Statuszeile. Sobald die Skizze voll bestimmt ist, können Sie keine weiteren Abhängigkeiten hinzufügen.

Entfernen Sie das Maß „10“. Stellen Sie nun auch diese Länge auf „Gleich“.

Ändern Sie die Gesamtlänge auf 40.

Beenden Sie die Skizze.

Speichern Sie das Bauteil unter dem Namen Drehteil1.ipt und erstellen Sie ein neues Bauteil.

Bogen im Linienzug zeichnen

Im Beispiel wird an einen Linienzug direkt ein Bogen angehängt.

Rufen Sie den Befehl Linien auf: L oder

Klicken Sie den Startpunkt und den 2. Punkt darüber. Achten Sie darauf, dass die Abhängigkeit „vertikal“ angezeigt wird.

Wenn Sie den 2. Punkt geklickt haben, halten Sie die linke Maustaste gedrückt und ziehen Sie den Mauszeiger nach oben vom Endpunkt der Linie weg. Dadurch entsteht ein Bogen.

Wie der Bogen ausgeführt wird, legen Sie durch die Richtung fest, in welcher Sie den Mauszeiger vom Endpunkt der Linie wegziehen.

Ziehen Sie die Linie bis zur Hilfslinie, die anzeigt, auf welcher Y-Koordinate der Startpunkt liegt.

Schließen Sie den Linienzug.

Manuelle Bemaßung durchführen

Geben Sie ein „A“ ein oder wählen Sie die „Allgemeine Bemaßung“:

Bemaßen Sie die untere Linie.

Bemaßen Sie den Abstand des Bogenzentrums von der unteren Linie. Anstatt eines Maßwertes klicken Sie auf die untere Bemaßung. Als Maßzahl wird „d2“ eingetragen.

Wird das untere Maß geändert, ändert sich nun automatisch auch die Höhe des Objekts.

Projizieren der Y-Achse

Wählen Sie „Geometrie projizieren“:

Wählen Sie die Y-Achse und den Mittelpunkt.

Bestätigen Sie mit „Fertig“ im Kontextmenü.

Abhängigkeit „Symmetrisch“

Wählen Sie die Abhängigkeit „Symmetrisch“:

Wählen Sie die Abhängigkeit „Koinzident“:

Klicken Sie den Zentrumspunkt des Radius und den Mittelpunkt des Koordinatensystems, den Sie vorher projiziert haben.

So richten Sie den Zentrumspunkt mit dem Nullpunkt des Koordiatensystems aus. Das kann später helfen, wenn Arbeitsebenen benötigt werden.

Bauteilmodus aktivieren

Schalten Sie in den Bauteilmodus:

Oder wählen Sie „Skizze beenden“ aus dem Kontextmenü.

Geben Sie ein „E“ ein oder wählen Sie „Extrusion“:

Die Skizze wird automatisch erkannt, weil keine andere Skizze vorhanden ist, sonst müssten Sie die Skizze wählen.

Geben Sie die Extrusionshöhe 5 ein.

Isometrieansicht

Drücken Sie die Taste F6 oder wählen Sie im Kontextmenü „Isometrieansicht“.

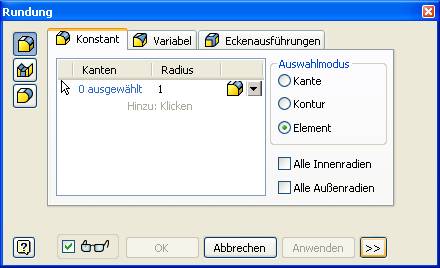

Abrunden

Klicken Sie das Objekt an.

Wählen Sie den Auswahlmodus „Element“, um alle Kanten des Objekts zu runden.

Geben Sie den Radius 1 ein und bestätigen Sie mit OK.

Abrundung unterdrücken

Die Abrundung soll nun vorübergehend unterdrückt werden.

Klicken Sie dazu mit der rechten Maustaste auf die Abrundung im Browser.

Die Unterdrückung kann so auch wieder aufgehoben werden.

Skizze an Objekt erstellen

Wählen Sie „Skizze“:

Klicken Sie in die obere Fläche.

Versatz

Wählen Sie „Versatz“:

Ziehen Sie die automatisch projizierte Kontur nach innen in die Fläche.

Bemaßung

Bemaßen Sie den Versatz mit 2 Einheiten.

Dehnen Sie die beiden Linien wie dargestellt.

Löschen Sie die einzelne versetzte Linie zwischen den beiden gedehnten Linien.

Extrusion

Schalten Sie in den Bauteilmodus:

Oder wählen Sie „Skizze beenden“ aus dem Kontextmenü.

Geben Sie ein „E“ ein oder wählen Sie „Extrusion“:

Die Skizze wird nicht automatisch erkannt. Klicken Sie wie dargestellt in die Fläche.

Extrusion „Differenz“

Wählen Sie nach dem Profil die Option „Differenz“:

Geben Sie den Abstand 2 ein.

Bestätigen Sie mit OK.

Heben Sie die Unterdrückung der Abrundung auf. (Kontextmenü auf Rundung1).

Skizzierbefehle

Speichern Sie das Bauteil unter dem Namen Schiebestück.ipt und schließen Sie das Dokument.

Erstellen Sie ein neues Bauteil.

Auf den folgenden Seiten werden die Befehle des Skizzierers und die Abhängigkeiten im 2D-Bereich beschrieben.

Spline

AutoCAD Splineberechnung wird unterstützt.

Kreis

Wenn Sie auf das Kreissymbol klicken und die Maustaste gedrückt halten, werden weitere Kreisoptionen angezeigt.

Kreis über 3 Tangenten.
Ellipse

Polygon

Das Polygon ist ein gleichmäßiges Vieleck.

Stellen Sie die Anzahl der Seiten ein.

Wählen Sie die Art der Dimensionierung: Inkreis oder Umkreis.

Klicken Sie das Kreiszentrum und einen Punkt, um den Radius zu zeigen.

Klicken Sie auf FERTIG.

Kreis über 3 Tangenten

Beschreiben Sie einen Kreis in das Polygon ein.

Diese Kreisoption erstellt den Kreis über 3 Berührungspunkte am Polygon.

Radiusbemaßung

Bemaßen Sie den Kreis.

Durch die Abhängigkeit „tangential“ wird auch das Polygon angepasst. Es ist mit dem Kreis verbunden.

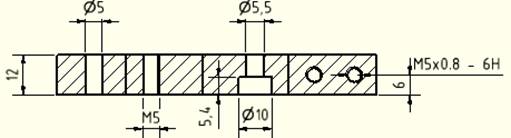

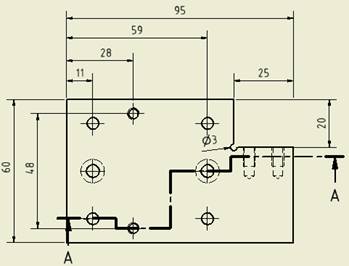

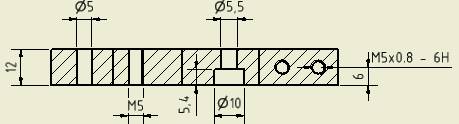

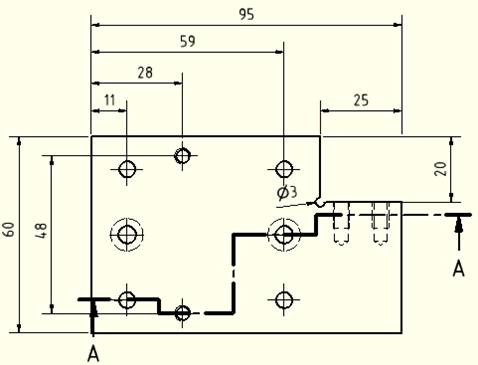

Übung: Schlagwerk

Für ein Schlagwerk werden einige Bauteile benötigt. Das erste wird in der folgenden Übung erstellt. Sie lernen auch einige neue Befehle kennen. Die Übung ist durchgängig, d.h. sie geht bis zur Baugruppe bzw. zu den Zeichnungsableitungen.

Teil 1:

Rechteck zeichnen

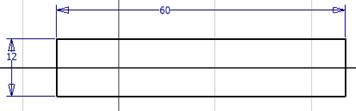

Erstellen Sie ein Rechteck über 2 Punkt.

Klicken Sie die Punkte so, dass der Ursprung des Koordinatensystems innerhalb des Rechtecks liegt.

Automatische Bemaßung

Führen Sie die automatische Bemaßung durch:

Maßwerte ändern

Doppelklicken Sie die Maßwerte und ändern Sie die Maßzahl auf 95 bzw. 60 Einheiten.

Abhängigkeiten festlegen

In der Statuszeile sehen Sie, dass noch 2 Abhängigkeiten oder Bemaßungen fehlen:

Projizieren von X- und Y-Achse

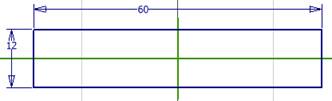

Projizieren Sie die beiden genannten Achsen, um das Rechteck symmetrisch um den Ursprungspunkt zu platzieren:

Abhängigkeit „Symmetrisch“

Wählen Sie die symmetrische Abhängigkeit:

Klicken Sie die linke senkrechte Linie.

Klicken Sie die rechte senkrechte Linie.

Klicken Sie die Y-Achse.

Wählen Sie im Kontextmenü „Neustart“.

Wählen Sie die untere waagerechte Linie.

Wählen Sie die obere waagerechte Linie.

Wählen Sie die X-Achse.

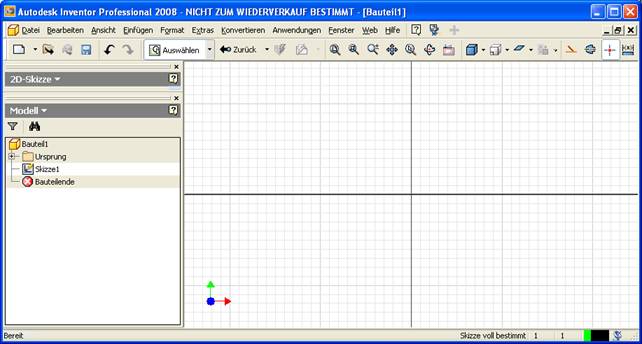

Die Meldung in der Statuszeile lautet: „Skizze voll bestimmt“.

Skizze beenden

Wählen Sie im Kontextmenü „Skizze beenden“ oder die Schaltfläche:

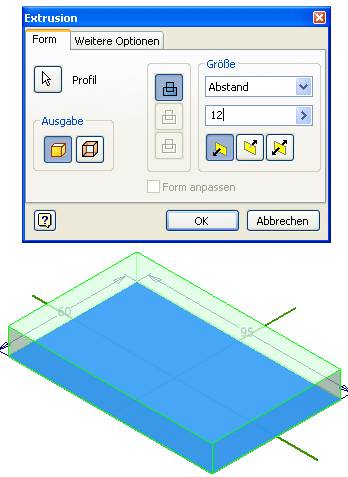

Extrusion

Drücken Sie die Taste F6, um in den Isometriemodus zu schalten.

Wählen Sie Extrusion (E):

Die Skizze wird automatisch gewählt, weil es nur eine Skizze gibt.

Geben Sie die Höhe von 12 Einheiten an.

Bestätigen Sie mit OK.

Anmerkung:

Sie hätten die Bohrungen bereits in der Skizze anbringen könnten. Nur müssen Sie später bei einer eventuellen Änderung die Skizze ändern, so reicht es, wenn man die Bohrung als platziertes Element doppelklickt und ändert. Der Aufwand und die Fehleranfälligkeit ist erheblich geringer.

Skizzierebene festlegen

Wählen Sie den Befehl „Skizze“ (S):

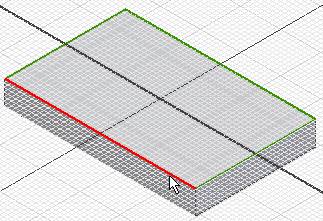

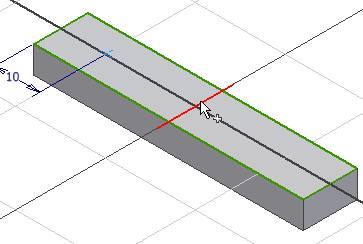

Klicken Sie in die obere Fläche des 3D-Körpers.

Ausrichten nach

Die Ansicht soll nach der X-Achse ausgerichtet werden.

Klicken Sie auf die angezeigte Objektkante.

Wählen Sie „Ausrichten nach“:

Bohrungsmittelpunkte setzen

Wählen Sie „Punkt, Mittelpunkt“:

Setzen Sie die Punkte ungefähr auf die angezeigten Positionen.

Richten Sie die Punkte horizontal bzw. vertikal aus.

Abhängigkeit „Horizontal“ bzw. „Vertikal“

Wählen Sie die Abhängigkeit „Horizontal“:

Klicken Sie nacheinander die beiden unteren Punkte.

Wählen Sie die Abhängigkeit „Vertikal“:

Klicken Sie nacheinander die beiden linken Punkte, dann die Rechten.

Projizieren der X-Achse

Projizieren Sie für die Bemaßung die X-Achse auf die Skizze:

Wählen Sie die X-Achse im Ursprung.

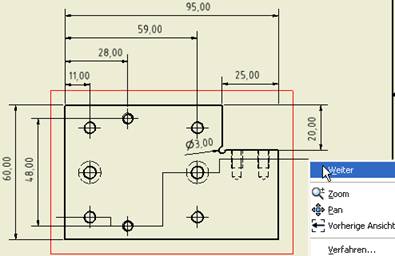

Bemaßung

Bemaßen Sie die Bohrungsmittelpunkte (A):

Bemaßen Sie die beiden linken Bohrungspunkte zueinander. Geben Sie den Wert 40 ein.

Bemaßen Sie den Abstand eines Bohrungspunktes zur X-Achse. Klicken Sie für den Maßwert auf das Maß 40.

Das System schreibt den Parameter (z.B.:) „d6“. Geben Sie hinter dem Parameterwert „ /2 „ ein und bestätigen Sie.

Bemaßen Sie die oberen beiden Mittelpunkte zur linken Außenkante. Die unteren Bohrungspunkte werden ebenfalls ausgerichtet, weil vorher die Abhängigkeit festgelegt wurde, dass die Mittelpunkte zueinander horizontal bzw. vertikal sind.

Beenden Sie die Skizze (RMT).

Rufen Sie den Befehl Bohrung auf.

Anmerkung:

Sie könnten die Abhängigkeit „Symmetrisch“ auf je einen oberen und einen unteren Punkt anwenden und sich die eine der vertikalen Bemaßungen sparen. Symmetrieachse wäre die X-Achse.

Bohrung

Geben Sie den Befehl „B“ ein oder wählen Sie:

Die Mittelpunkte werden automatisch gewählt.

Geben Sie den Durchmesser 5 an und den Ausführungstyp „Durch alle“.

Bestätigen Sie mit OK.

Punkte aus der Auswahl entfernen

Um gewählte Punkte aus der Auswahl zu entfernen, klicken Sie diese bei gedrückter Shift-Taste oder gedrückter STRG-Taste an.

Skizze: Wiederverwenden

Mit der Option im Kontextmenü der Skizze „Skizze wiederverwenden“ wird eine „verbrauchte“ Skizze in den Browserbaum kopiert.

Wir hätten also vorher auch bereits diese beiden Mittelpunkte platzieren können.

Doppelklicken Sie die kopierte Skizze.

Fügen Sie die beiden Mittelpunkte hinzu.

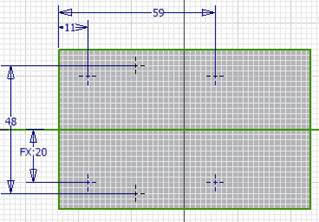

Setzen Sie sie in Abhängigkeit „Symmetrisch“ zur X-Achse:

Wählen Sie die beiden Punkte, dann die projizierte X-Achse.

Geben Sie das Maß 48 ein.

Wählen Sie im Kontextmenü „Skizze beenden“ oder klicken Sie auf Zurück:

Bohrung

Geben Sie den Befehl „B“ ein oder wählen Sie:

Die beiden Bohrungsmittelpunkte werden automatisch gewählt.

Geben Sie als Ausführungstyp: „Durch alle“ ein.

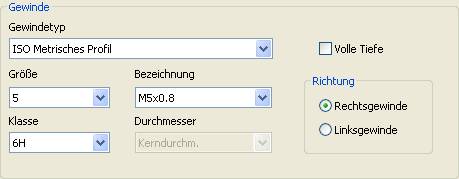

Wählen Sie „Gewinde“:

Wählen Sie die Norm „ISO Metrisches Profil“.

Wählen Sie die Größe 5 und bestätigen Sie mit OK.

Skizze: Sichtbarkeit

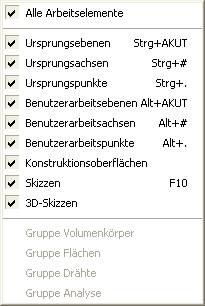

Die Sichtbarkeit der Skizze ist ungünstig. Schalten Sie sie über das Kontextmenü aus.

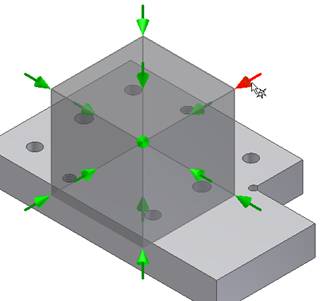

Ansicht von unten

Um die weiteren Bohrungen anzubringen, muss die Ansicht von unten aktiviert werden.

Wählen Sie den Orbit:

Drücken Sie die Leertaste, falls nicht die „Normale Ansicht“ wie dargestellt aktiv ist.

Klicken Sie den Pfeil für die Ansicht von schräg unten.

Oder drücken Sie die Leertaste für das „Freie Drehen“ um die Ansicht frei zu drehen.

Gut geeignet sind auch Space-Mäuse z.B. von 3D-Connexion.

Skizze erstellen

Erstellen Sie auf der Fläche eine Skizze.

Projizieren der X-Achse

Projizieren Sie die X-Achse zum Positionieren der Mittelpunkte.

Setzen Sie die beiden Mittelpunkte auf die projizierte X-Achse.

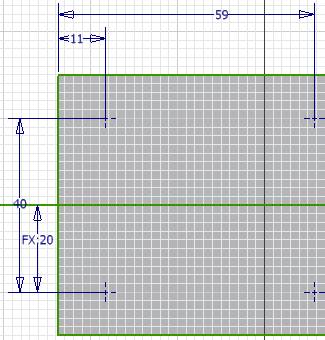

Erstellen Sie die Bemaßung von der hier dargestellten linken Kante.

11 Einheiten für die Erste Bohrung.

59 Einheiten für die 2. Bohrung.

Bohrung

Geben Sie den Befehl „B“ ein oder wählen Sie:

Geben Sie die Dargestellten Bohrungswerte ein:

Bohrung mit Senkung:

Senkungstiefe: 5,4 mm.

Senkungsdurchmesser: 10 mm.

Ausführungstyp durch alle.

Schalten Sie um in die Isometrieansicht: F6.

Erstellen Sie eine Skizze an der oberen Fläche.

Rechteck

Erstellen Sie ein Rechteck über 2 Punkte:

Bemaßen Sie das Rechteck (A):

Extrusion

Geben Sie den Befehl „E“ ein oder wählen Sie Extrusion:

Wählen Sie das Profil.

Wählen Sie „Differenz“:

Wählen Sie als Größe „Alle“.

Bestätigen Sie mit OK.

Wählen Sie den Befehl „Skizze“ (S):

Erstellen Sie eine neue Skizze auf der Fläche oben.

Erstellen Sie einen Kreis

Kreis durch Mittelpunkt

Erstellen Sie einen Kreis durch Mittelpunkt (M):

Bemaßen Sie die Bohrungsmittelpunkte (A):

Bemaßen Sie ihn mit 3 Einheiten Durchmesser.

Anmerkung:

Sie können zwischen Durchmesser- und Radiusbemaßung über das Kontextmenü während der Bemaßung wechseln.

Extrusion

Geben Sie den Befehl „E“ ein oder wählen Sie Extrusion:

Wählen Sie Wählen Sie „Differenz“:

Geben Sie als Größe „Alle“ ein.

Ansicht: Von Schräg hinten

Skizze: Erstellen

Wählen Sie den Befehl „Skizze“ (S):

Klicken Sie in die Fläche wie dargestellt.

Erstellen Sie zwei Punkte nebeneinander auf der dargestellten Fläche:

Abhängigkeit: Horizontal

Wählen Sie die Abhängigkeit „Horizontal“:

Klicken Sie die beiden Punkte.

Bemaßen Sie die Bohrungsmittelpunkte (A):

Von der Vorderkante: 6,5 mm.

Abstand der Bohrungen: 12 mm.

Von der Unterkante: 6 mm.

Bohrung mit Gewinde

Geben Sie den Befehl „B“ ein oder wählen Sie:

Wählen Sie Gewinde:

Geben Sie als Gewindetyp: ISO Metrisches Profi an.

Geben Sie die Größe 5 an und deaktivieren Sie „Volle Tiefe“.

Geben Sie als Gesamttiefe 12 mm an.

Geben Sie als Gewindetiefe 8 mm an.

Zeichnungsableitung erstellen

Klicken Sie unterhalb des Menüpunktes „Datei“ auf „Neu“:

Wählen Sie „Zeichnung“.

Auf diese Weise erstellen Sie eine neue Norm.idw (Invenntor Drawing).

Oder gehen Sie wie unten dargestellt vor.

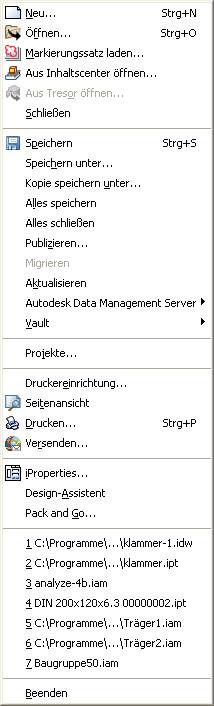

Menü Datei: Neu

Menü Datei/Neu oder STRG + N.

Wählen Sie aus dem gewünschten Register das Dokumentenformat, das Sie benötigen. In diesem Fall erstellen wir eine Norm.idw.

Zeichnung

In der Zeichnungsableitung können Sie die Fertigungszeichnungen inklusive Ansichten, Schnitten, Bemaßung, Stücklisten usw. erstellen.

Erstansicht

Parallele Ansicht

Hilfsansicht

Schnittansicht

Detailansicht

Überlagerungsansicht

Ausschnitt

Aufschneiden

Nagelbrettansicht

Neues Blatt

Entwurfsansicht

Blatteinstellungen

Wählen Sie im Kontextmenü von Blatt1 Browser „Blatt bearbeiten“.

Blattformat: A4

Stellen Sie das Blattformat im Auswahlfeld auf A4. Wählen Sie „Querformat“.

Bestätigen Sie mit OK.

Erstansicht

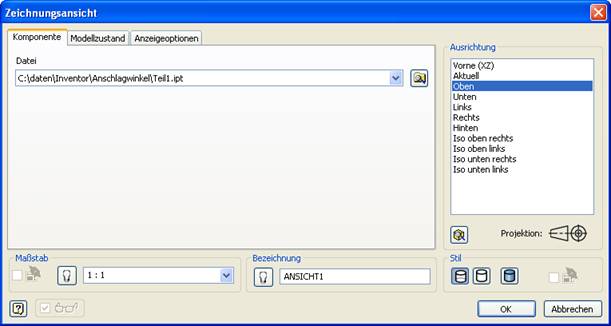

Wählen Sie „Erstansicht“:

Hinter dem Ansichtsfenster befindet sich bereits das Objekt. Es hängt am Mauszeiger.

Wählen Sie unter „Ausrichtung“, von welcher Seite das Objekt gezeigt werden soll.

Ändern Sie bei Bedarf den Maßstab.

Klicken Sie an den gewünschten Punkt, wo die Ansicht liegen soll.

Anmerkung:

Über die Schaltfläche Öffnen können Sie eine Zeichnung von einem nicht geöffneten Bauteil/Baugruppe erstellen.

Über „Stil“ können Sie einestellen, ob das Objekt verdeckt, schattiert oder im Drahtmodus dargestellt werden soll.

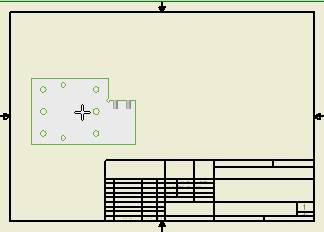

Ansicht: Von oben

Wählen Sie unter „Ausrichtung“ die Ansicht von oben.

Platzieren Sie die Ansicht wie dargestellt.

Sie stellen nun fest, dass das Blattformat so nicht passt. Ändern Sie es auf Hochformat.

(Siehe oben).

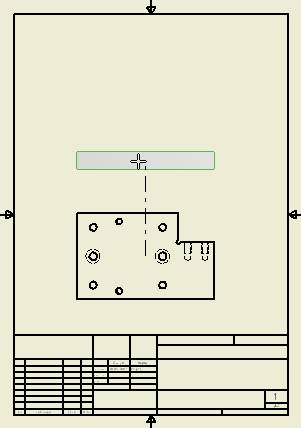

Parallele Ansicht erstellen

Klicken Sie auf „Parallele Ansicht“:

Klicken Sie auf die erste Ansicht.

Ziehen Sie den Mauszeiger nach oben.

Klicken Sie die gewünschte Position für die Ansicht.

Wählen Sie aus dem Kontextmenü „Erstellen“.

Ansicht löschen

Für unseren Zweck – die Bemaßung – ist die Schnittansicht besser geeignet. Die parallele Ansicht zeigt eine Menge verdeckter Kanten, die sollten aber bekanntlich nicht bemaßt werden.

Klicken Sie deshalb auf die eben erstellte parallele Ansicht und drücken Sie die Entf-Taste.

Bestätigen Sie die Meldung mit OK.

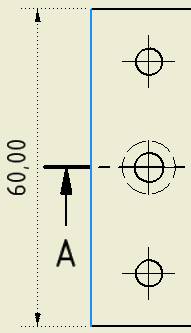

Schnittansicht erstellen

Rufen Sie die Schnittansicht auf:

Bewegen Sie den Mauszeiger über die mittlere Bohrung.

Ziehen Sie den Mauszeiger entlang der Hilfslinie nach links, ein wenig vom Objekt weg.

Klicken Sie den ersten Punkt der Schnittlinie.

Klicken Sie die weiteren Punkte wie dargestellt.

Wählen Sie aus dem Kontextmenü „Weiter“.

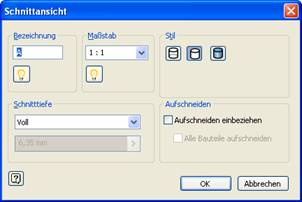

Dialogfenster „Schnittansicht“

Im Dialogfenster könnten Sie z.B. einstellen, dass diese Ansicht schattiert wird bzw. den Maßstab oder die Schnitttiefe ändern. Das ist aber nicht nötig.

Schnittdarstellung positionieren

Klicken Sie an die Position, an welcher der Schnitt dargestellt werden soll. In etwa die rechts dargestellt.

Ansicht verschieben

Klicken Sie zum Verschieben der Ansicht die rot gestrichelte Markierung um die Ansicht und verschieben Sie die Ansicht bei gedrückter Maustaste.

Parallele oder Schnittansichten werden parallel zur Erstansicht ausgerichtet. Die Ansicht kann nur nach oben bzw. unten bewegt werden.

Bemaßung durchführen

Wählen Sie aus dem Kontextmenü der Schaltflächenleiste „Zeichnungskommentar“.

Mittelpunktsmarkierung

Wählen Sie die Mittelpunktsmarkierung:

Klicken Sie die Bohrungen der Draufsicht.

Der Stil der Mittelpunktsmarkierungen kann bei Bedarf über das Kontextmenü eingestellt werden. Klicken Sie dazu mit der rechten Maustaste auf die erstellte Mittelpunktsmarkierung und wählen Sie „Stil bearbeiten“. Der Stil wirkt sich auf alle Markierungen in dieser Zeichnung aus.

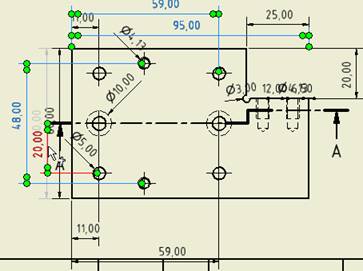

Raster für Bemaßung

Die Bemaßung wird an den optimalen Positionen gestrichelt dargestellt. Diese sind 10mm Objektabstand und jeweils weitere 7mm Abstand.

Sie können mit dem Mauszeiger über eine bestehende Bemaßung „streichen“, um sich die Position als neue Basis für die nächsten 7mm Abstand wählen.

Modellbemaßungen abrufen

Klicken Sie mit der rechten Maustaste auf die Ansicht, um bestehende Modellbemaßungen abzurufen.

Wählen Sie die Ansicht

Klicken Sie auf „Bemaßungen wählen“.

Klicken Sie alle Bemaßungen, die Sie verwenden möchten.

Bestätigen Sie dann mit OK.

Ziehen Sie die Bemaßungen an die gewünschte Position.

Anmerkung:

Einfacher ginge es über die Basislinienbeamßung, das wird in einer späteren Übung gezeigt.

Bauteil ändern

Beim Bemaßen stellen wir fest, dass ein Maß nicht stimmt.

Schalten Sie zum geöffneten Teil1 im Menü „Fenster“ und bringen Sie in der Skizze 2 das Maß 28mm an.

Skizze bearbeiten

Ziehen Sie den Mauszeiger im Browser über die Einträge.

Wenn Sie bei „Bohrung2“ angelangt sind, werden die beiden Bohrungen rot dargestellt. Hier muss geändert werden.

Geben Sie den Maßwert 28mm an und beenden Sie die Skizze.

Schalten Sie über das Menü „Fenster“ zurück zur Zeichnung.

Sie stellen fest, dass die Aktualisierung automatisch durchgeführt wurde.

Schnitt bemaßen

Klicken Sie auf den rot gestrichelten Rahmen der Schnittansicht.

Wählen Sie aus dem Kontextmenü „Bemaßungen abrufen“.

Klicken Sie die gewünschten Bemaßungen und bestätigen Sie mit OK.

Genauigkeit der Bemaßung

Über das Kontextmenü der gewählten Bemaßung können Sie die Anzahl der Dezimalstellen.

Schnitt löschen

Wie im richtigen Leben kann es passieren, dass die Schnittlinie nicht passt. Wenn sie an der falschen Position liegt, kann man sie verschieben. Sonst muss man sie löschen.

Das tun wir hier, weil sie nicht durch die Bohrungen mit Gewinde verläuft.

Dadurch wird die Ansicht ebenfalls gelöscht.

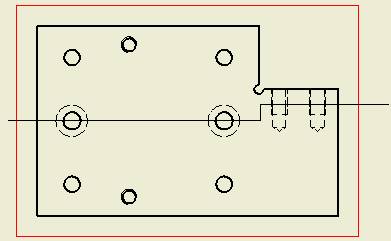

Neue Schnittlinie erstellen

Rufen Sie die Schnittansicht auf:

Dieser Schnitt soll alle Bohrungen beinhalten.

Beginnen Sie an der linken unteren Ecke. Ziehen Sie den Mauscursor über die Bohrung nach links, klicken Sie dort den Startpunkt.

Klicken Sie den Schnittverlauf wie rechts dargestellt. So beinhaltet er alle Bohrungen.

Klicken Sie dann im Kontextmenü auf „Weiter“.

Klicken Sie zum Positionieren einen Punkt oberhalb der Erstansicht.

Das Ergebnis sollte so aussehen.

Zeichnungskommentare anzeigen

Rufen Sie über das Kontextmenü wieder die Zeichnungskommentare auf.

Bemaßungsnorm ändern

Die ursprünglich verwendete Bemaßungsnorm passt nicht zur DIN 406.

Wählen Sie im Menü „Format“ den „Stil- und Normen-Editor“.

Wählen Sie dort unter „Bemaßung“ den Eintrag „Standard (DIN)“

Nachkommanull nicht anzeigen

Schalten Sie die Checkbox „Nachfolgende Nullen“ aus.

Schalten Sie den verwendeten Bemaßungsstil um auf „Standard (DIN)“. Sie finden das Nachschlagefeld in der Menüleiste rechts, sobald Sie einen Bemaßungsbefehl aufrufen.

Vorlagezeichnung speichern

Speichern Sie die bestehende Zeichnung, um die gewählten Einstellungen zu sichern.

Menü Datei „Speichern“.

Diese Einstellungen sollten aber auch in der Vorlagezeichnung gespeichert werden, damit sie in jeder neuen Zeichnung verfügbar sind.

Wählen Sie im Menü Datei „Speichern unter“. Wahlweise könnten Sie auch „Kopie speichern“ wählen. Dann müssten Sie aber später die Datei öffnen, um die Ansichten zu löschen.

Wählen Sie in Ihrem Installationsordner von Inventor „Templates“.

Wählen Sie dort „Norm.idw“.

Bestätigen Sie die Anfrage, ob die bestehende Datei überschrieben werden soll.

Die Vorlagezeichnung ist nun geöffnet.

Löschen Sie die nicht mehr benötigten Ansichten durch Auswahl und drücken der ENTF-Taste oder im Kontextmenü „Löschen“.

Schließen Sie die Vorlagezeichnung: Menü Datei: „Schließen“.

Öffnen Sie die Zeichnung: „Teil1.idw“.

Menü Datei : Entweder in den aufgelisteten Dateien ganz unten im Menü oder über „Öffnen“.

Bemaßung manuell: Durchmesser

Rufen Sie die allgemeine Bemaßung auf (A):

Klicken Sie für eine Durchmesserbemaßung der Bohrung auf die waagerechte Linie, um automatisch eine Durchmesserbemaßung zu erhalten. Wenn Sie die beiden parallelen senkrechten Linien wählen, wird kein Durchmessersymbol angezeigt.

Bemaßung Kontextmenü

Im Bemaßungskontextmenü können Sie den „Linearen Durchmesser“ wählen. Dieser ist günstig zum Bemaßen von Wellen, wenn sie im Halbschnitt dargestellt werden.

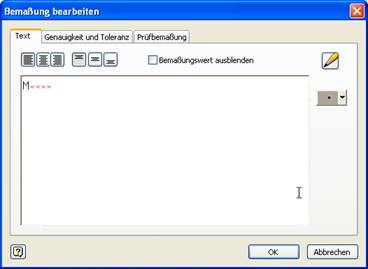

Maßtext bearbeiten

Wenn Sie mit der Bemaßung fertig sind, drücken Sie ESC, umn den Modus zu beenden. Klicken Sie dann auf die Bemaßung des metrischen Gewindes „5“. Im Kontextmenü finden Sie „Bearbeiten…“

Geben Sie vor dem Symbol für die Bemaßung (<<>>) ein „M“ ein, um „M5“ zu erhalten. Bestätigen Sie mit OK.

Fertig bemaßter Schnitt.

Bohrungs- und Gewindeinfos

Der Einfachheit halber wird die Beschriftung der Bohrung über „Bohrungs- und Gewindeinfos“ angebracht:

Klicken Sie auf das Gewinde und ziehen Sie die Beschriftung an die gewünschte Position. Schön ist das nicht, aber es zeigt die Daten an.

Alternativ hätten wir an der Draufsicht einen Ausschnitt platzieren können. Das kommt später.

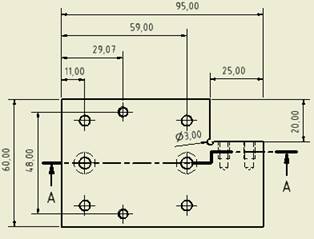

Fertig bemaßte Draufsicht.

Bauteil 2

Erstellen Sie ein neues Bauteil.

Erstellen Sie ein Rechteck wie dargestellt:

Projizieren der Y-Achse

Projizieren Sie die X- und Y-Achse auf die Skizze:

Bestätigen Sie im Kontextmenü mit „Fertig“.

Abhängigkeit: Symmetrisch

Wählen Sie die Abhängigkeit „Symmetrisch“:

Wählen Sie die beiden senkrechten Linien, um sie an der Y-Achse zu spiegeln. Wählen Sie nach „Neustart“ im Kontextmenü die beiden waagerechten Linien, um sie an der X-Achse zu spiegeln.

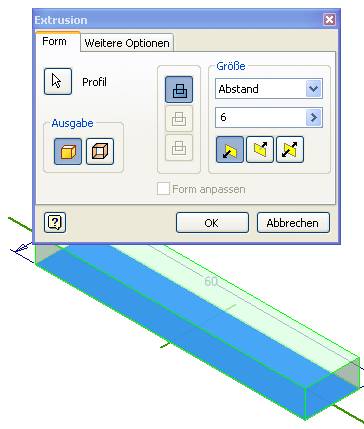

Extrusion

Geben Sie den Befehl „E“ ein oder wählen Sie Extrusion:

Geben Sie die Höhe 6 ein.

Drücken Sie F6, um das Ergebnis zu sehen.

Bestätigen Sie mit OK.

Punkt erstellen

Erstellen Sie auf der X-Achse einen Punkt.

Bemaßen Sie ihn zur linken Seite mit 10 Einheiten Abstand.

Skizze erstellen

Wählen Sie den Befehl „Skizze“ (S):

Klicken Sie in die obere Fläche.

Projizieren der Y-Achse

Projizieren Sie die Y-Achse auf die Skizze:

Diese wird im nächsten Schritt zum Spiegeln benötigt.

Spiegeln in der Skizze

Wählen Sie den Befehl Spiegeln:

Wählen Sie den Punkt.

Klicken Sie auf Spiegelnachse:

Wählen Sie als Spiegelachse die Y-Achse.

Wählen Sie „Anwenden“, dann „Fertig“.

Wählen Sie im Kontextmenü „Skizze beenden“ oder klicken Sie auf Zurück:

Geben Sie den Befehl „B“ ein oder wählen Sie:

Wählen Sie den Durchmesser 5.

Ausführungstyp „Durch alle“.

Bestätigen Sie mit OK.

Anmerkung:

Sie hätten die Spiegelung auch im Bauteilmodus durchführen können, nachdem die erste Bohrung erstellt ist, kann sie über die ZX-Ebene (Spiegelebene) gespiegelt werden.

Auswahl von Objekten

Wählen Sie den Befehl „Skizze“ (S):

Klicken Sie auf die obere Fläche.

Falls die Auswahl von mehreren Objekten an dieser Stelle möglich ist, wird nach kurzer Zeit die rechts dargestellte Auswahl angezeigt.

Klicken Sie auf den mittleren „Schalter“ oder wählen Sie mit den Pfeiltasten eine andere Fläche.

Erstellen Sie ein Rechteck als Basis für die folgende Extrusion:

Richten Sie es zur Mitte aus:

Projizieren Sie die Y-Achse auf die Skizze:

Wählen Sie die Abhängigkeit „Symmetrisch“:

Wählen Sie nun durch Klick auf einen Pfeil die kurze Linie des neu erstellten Rechtecks für die Bemaßung:

Klicken Sie dann auf den „Schalter“ in der Mitte, um zu bestätigen.

Geben Sie einen Maßwert von 26 mm ein.

Wählen Sie im Kontextmenü „Skizze beenden“ oder klicken Sie auf Zurück:

Geben Sie den Befehl „E“ ein oder wählen Sie Extrusion:

Wählen Sie das eben erstellte Rechteck.

Geben Sie eine Extrusionshöhe von 19 mm ein.

Bestätigen Sie mit OK.

Wählen Sie den Befehl „Skizze“ (S):

Legen Sie die Skizze in die obere Fläche.

Projizieren Sie die Y-Achse auf die Skizze:

Erstellen Sie ein Rechteck:

Erstellen Sie die Abhängigkeit „Symmetrisch“:

Extrusion: Zu

Geben Sie den Befehl „E“ ein oder wählen Sie Extrusion:

Wählen Sie die Fläche oben.

Wählen Sie unter Größe „Zu“.

Wählen Sie „Differenz“.

Klicken Sie den Schalter für die Flächenauswahl:

Bestätigen Sie mit OK.

Anmerkung:

Wenn nun am Körper eine Änderung durchgeführt wird, wird diese Extrusion automatisch angepasst, weil keine Höhe eingegeben wurde, sondern eine Bezugsfläche.

Wählen Sie den Befehl „Skizze“ (S):

Wählen Sie die dargestellte Fläche.

Grafik

Wählen Sie im Kontextmenü: „Grafik aufschneiden“ oder drücken Sie F7.

Mit F7 bzw. „Grafik aufschneiden“ können Sie auch wieder zurückschalten in die nicht geschnittene Ansicht.

Bei Bedarf können Sie sich die Skizze so drehen, dass sie sie von oben sehen:

Wählen Sie evtl. die Leertaste, um zwischen dem freien Drehen oder den vordefinierten Ansichten umzuschalten.

Projizieren Sie die Z-Achse auf die Skizze:

Wählen Sie im Kontextmenü „Skizze beenden“ oder klicken Sie auf Zurück:

Geben Sie den Befehl „B“ ein oder wählen Sie:

Die projizierte Z-Achse wird automatisch als Bohrungsmittelpunkt gewählt.

Wählen Sie als Ausführungstyp: „Durch alle“.

Wählen Sie „Gewinde“:

Wählen Sie den Gewindetyp: „ISO Metrisches Profil“.

Wählen Sie die Größe „5“.

Bestätigen Sie mit OK:

Erstellen Sie eine Skizze in der rechten senkrechten Fläche.

Projizieren Sie die Z-Achse auf die Skizze:

Setzen Sie einen Punkt auf die projizierte Z-Achse (oberhalb der Objektmitte):

Wählen Sie „Schnittkanten projizieren“:

So werden auch die unteren geschnittenen Partien des Objekts gekennzeichnet. Diese Linien benötigen Sie für die weitere Bemaßung.

Wählen Sie „Allgemeine Bemaßung“ (A):

Wählen Sie den Endpunkt der Linie und den Punkt, den Sie vorher erstellt haben.

Maßwert: 20.

Geben Sie den Befehl „B“ ein oder wählen Sie:

Der Punkt wird automatisch erkannt.

Geben Sie den Durchmesser 5 ein.

Geben Sie den Ausführungstyp „Durch alle“ ein.

Erstellen Sie eine neue Zeichnungsableitung:

Wir haben die vorherige Einstellung der Blattgröße nicht in der Vorlage gespeichert. Deshalb muss sie auch dieses Mal wieder auf A4 eingestellt werden.

Blattgröße

Sie haben vorher die Vorlagezeichnung gespeichert, deshalb sollte nun die richtige Blattgröße eingestellt sein. Falls nicht, wählen Sie im Kontextemnü von „Blatt1“ die Option „Blatt bearbeiten“.

Wählen Sie A4.

Wählen Sie die Ausrichtung „Hochformat“.

Besätigen Sie mit OK.

Ansichten einfügen

Wählen Sie „Erstansicht“:

Wählen Sie in der Ausrichtung die Ansicht von oben:

Positionieren Sie das Objekt durch einen Klick.

Schnittansicht einfügen

Rufen Sie die Schnittansicht auf:

„Streichen“ Sie mit dem Mauszeiger über die linke Bohrung. Ziehen Sie den Mauszeiger vom Objekt nach links.

Klicken Sie den ersten Punkt der Schnittlinie.

Ziehen Sie den Mauszeiger nach rechts.

Klicken Sie den 2. Punkt der Schnittlinie.

Klicken Sie im Kontextmenü auf „Weiter“.

Ziehen Sie den Schnitt nach oben.

Klicken Sie die gewünschte Position.

Achten Sie auf genügend Abstand für die Maßlinien.

Wenn Sie auf die gepunktete Linie klicken und die Maustaste gedrückt halten, können Sie den Schnitt verschieben.

Schalten Sie die Zeichnungskommentare ein: Kontextmenü in der Schalterleiste.

Mittellinie einfügen

Wählen Sie „Mittellinie“:

Klicken Sie die beiden senkrechten Linien der Bohrung.

Basislinienbemaßung

Es gibt 2 Arten der Basislinienbemaßung.

Basislinienbemaßungssatz:
Basislinienbemaßung:

Im ersten Fall wird ein zusammenhängendes Objekt erstellt. Um einzelne Maße zu löschen oder zu verändern, müssen die Objekte per Kontextmenü aus dem Bemaßungssatz gelöst werden.

Basislinienbemaßung erstellen

Wählen Sie Basislinienbemaßung:

Klicken Sie nacheinander die waagerechten Linien von unten nach oben.

Die gewählten Linien stehen für jeweils ein neues Maß.

Wählen Sie im Kontextmenü „Weiter“.

Ziehen Sie die Maßlinien so weit nach links, dass sie gepunktet dargestellt werden.

Klicken Sie mit der linken Maustaste.

Wählen Sie „Erstellen“ im Kontextmenü:

Bauteilmodus: Befehlsübersicht

In Klammern stehen die Buchstaben, mit welchen der Bfehel abgekürzt wird.

Extrusion

Drehung

Bohrung

Wandstärke

Rippe

Erhebung

Sweeping

Spirale

Gewinde

Abrundung

Fase

Fläche verschieben

Fläche verjüngen

Fläche trennen

Biegung

Einer Skizze eine räumliche Höhe zuweisen. (E)

Eine Skizze um einen Pol rotieren. (D)

Bohrung anbringen. (B)

Hohlkörper aus 3D-Objekt erstellen.

Versteifung anbringen.

3D-Körper aus unregelmäßigen Querschnitten. (STRG + Shift + L)

3D-Körper mit regelmäßigem Querschnitt. (STRG + Shift + S)

Spirale erzeugen / Feder.

Gewinde auf Bolzen anbringen.

Objekte abrunden. (R)

Objekte fasen. (STRG + Shift + K)

Ähnlich wie Extrusion, auf bestehendes Bauteil angewendet. (I)

Extrusion wird konisch. (F)

Fläche unterbrechen.

Bauteil biegen.

Verdickung/Versatz

Fläche ersetzen

Formen

Fläche löschen

Umgrenzungsfläche

Fläche stutzen

Fläche dehnen

Fläche heften

Prägung

Aufkleber

Rechteckige Anordnung

Runde Anordnung

Spiegeln

Element aus Inhaltscenter

Arbeitsebene

Arbeitsachse

Arbeitspunkt

Objekt kopieren

Abgeleitete Komponente

Parameter

iMate erstellen

iFeature einfügen

Katalog anzeigen

Rohre und Leitungen

Komponentengenerierung

Verbindung für Kabelbaum

Verdickt Fläche zu Volumen.

Ersetzt bestehende Fläche.

Fügt Volumenkörper oder Fläche Material hinzu.

Fläche aus Bauteil oder Flächenverbund löschen.

Umgrenzungsfläche erzeugen.

Fläche an Grenzkante stutzen.

Fläche bis Grenzfläche verlängern.

Flächen verbinden.

Prägung auf oder in Bauteil erzeugen.

Text auf Bauteil projizieren.

(STRG + Shift + R)

(STRG + Shift + O)

(STRG + Shift + M)

Element aus der Bibliothek einfügen.

Arbeitsebene zum Erstellen von Skizzen. (AKUT)

Arbeitsachse zum Erstellen von Skizzen. (#)

Arbeitspunt zum Erstellen von Skizzen. (.)

Kopie des Bauteils erstellen.

Bestehendes Bauteil als Bezugskörper einfügen.

Funktionsparameter, Bemaßungen, Formeln.

Abhängigkeiten an Bauteilen definieren.

Intelligente Bauteile einfügen.

Katalog der iFeatures anzeigen.

Rohre und Leitungen aufrufen.

Komponente für Bibliothek erstellen.

Komponente für Kabelbaum erstellen.

Tastenkürzel: Anpassung

Lizenzübertragung

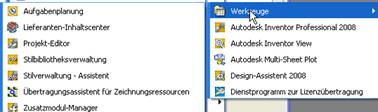

In Start / Programme / Autodesk / Inventor 2008 Ordner finden Sie u.a. die Lizenzübertragung, mit der Sie die Lizenz auf einen anderen Rechner übertragen können. Sie sollten die Lizenz auch auslesen, wenn an der Festplattenkonfiguration Änderungen durchgeführt werden, weil dabei in der Regel die Lizenz verloren geht. Wenn Sie vorher gespeichert wurde, kann sie nach Änderung wieder eingelesen werden.

Koordinatensystem migrieren

Anmerkung: Damit eine Neuerstellung der einzelnen Bauteil- oder Baugruppendateien vermieden wird, wird das Skizzierkoordinatensystem beim Öffnen einer älteren Datei nicht geladen. Klicken Sie mit der rechten Maustaste auf eine Skizze, wählen Sie Koordinatensystem bearbeiten, und klicken Sie dann auf Fertig. Das Koordinatensystem wird in die aktuelle Version migriert.

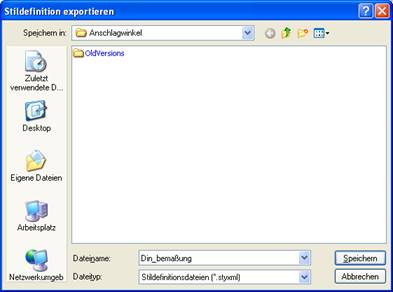

Stil exportieren

Klicken Sie mit der rechten Maustaste auf den Bemaßungsstil „Standardmethode 2a (DIN)“.

Im Kontextmenü finden Sie „Exportieren“.

Geben Sie einen Namen für den exportierten Sil ein.

Die gewählten Einstellungen in diesem Bemaßungsstil können Sie nun in beliebige Zeichnungen importieren.

Abbruch................................................................................... 7, 85

Abrunden............................................................................... 85, 86

Abstand........................................................................................ 84

ALT................................................................................................ 7

ALT GR......................................................................................... 7

ANSICHT...................................................................................... 6

Auswahl..................................................................................... 7, 8

AutoCAD......................................................................... 2, 3, 8, 84

Autodesk........................................................................................ 3

B. 7, 8, 84

Backspace....................................................................................... 7

Befehlsaufruf................................................................................ 84

Befehlszeile.................................................................................. 84

Benutzeranpassung......................................................................... 2

Bestätigt.......................................................................................... 7

Breite...................................................................................... 85, 86

Caps Lock...................................................................................... 7

Cursor............................................................................................ 7

Cursor rechts / links....................................................................... 7

Darstellung..................................................................................... 9

DATEI........................................................................................... 6

Desktop.......................................................................................... 3

Doppelklicken................................................................................ 3

Drehen............................................................................................ 9

DRUCK......................................................................................... 7

DWF............................................................................................ 12

EINFÜGEN................................................................................... 6

Eingabe................................................................................. 7, 9, 85

Enter............................................................................................... 7

Erhebung................................................................................ 85, 86

ESC.......................................................................................... 7, 85

Escape............................................................................................ 7

Fehler............................................................................................. 2

Fläche........................................................................................... 86

Funktionstasten............................................................................ 84

Großschreibung.............................................................................. 7

Kartesisch..................................................................................... 84

Klicken......................................................................................... 84

Komma

Trennt X,Y,Z-Koordinaten........................................................ 7

Kontextmenü.................................................................................. 9

Koordinaten.................................................................................... 7

Kopiert die aktuelle Bildschirmdarstellung in den Zwischenspeicher.. 7

Kreis............................................................................................. 86

L. 84

Leertaste......................................................................................... 7

LISP............................................................................................... 2

Löschtaste....................................................................................... 7

Lot................................................................................................ 86

Maus.............................................................................. 8, 9, 84, 85

Maustaste....................................................................... 8, 9, 84, 85

Mauszeiger................................................................................. 7, 9

MBUTTONPAN........................................................................... 8

Menü...................................................................................... 84, 86

Menüzeile................................................................................. 7, 84

Neue Zeichnung erstellen............................................................. 12

Objektfänge.................................................................................. 86

Objekthöhe............................................................................. 85, 86

Objektwahl................................................................................... 86

Plus................................................................................................ 7

Polar............................................................................................. 84

Punkt........................................................................................ 7, 84

Quadrant....................................................................................... 86

Re........................................................................................... 85, 86

Rechteck................................................................................. 85, 86

Return........................................................................................... 84

Returntaste...................................................................................... 7

RMT............................................................................................... 9

Schieben....................................................................................... 86

Speichern...................................................................................... 12

Standardeinstellung...................................................................... 85

Startpunkt..................................................................................... 84

Startsymbol.................................................................................... 3

Statuszeile..................................................................................... 84

STRG......................................................................................... 7, 8

Stutzen.......................................................................................... 86

Symbol............................................................................... 9, 84, 85

Tabulator.................................................................................. 7, 84

Tastatur..................................................................................... 7, 84

Tasten............................................................................................. 7

Teilen.............................................................................................. 2

Text................................................................................................ 7

Texteingabe.................................................................................... 7

Übung.................................................................................... 85, 86

Um........................................................................................... 7, 84

V 7

Werkzeugkasten........................................................................... 84

Werkzeugsymbol.......................................................................... 84

Wheelmaus..................................................................................... 8

Windows........................................................................................ 7

Windowstastenkombinationen........................................................ 8

Winkel.......................................................................................... 84

Winkelangabe............................................................................... 84

Www.ertls.de................................................................................. 2

Zaun............................................................................................. 86

Zentrum...................................................................................... 8, 9

Zippen.......................................................................................... 12

Zoom.............................................................................................. 8

Zwischenspeicher........................................................................... 7

ESC	Escape-Taste zum Abbruch von laufenden Befehlen. Eingaben in Dialogfenster werden ebenfalls zurückgesetzt, wenn Sie mit ESC das Dialogfenster verlassen.
Tabulator	Wechsel der Eingabefelder in der dynamischen Eingabe
Caps Lock	Großschreibung aktiviert
Umschalttaste	Schaltet von Kleinschreibung auf Großschreibung um. Durchblättern übereinander liegender Objekte. Mauszeiger auf Objekt: Umschalttaste drücken, mit Leertaste „blättern“.
STRG-Taste	In Kombination mit anderen Tasten: Z.B. STRG + A wählt alle Objekte (auch in anderen Windows-Programmen)
ALT	Z.B. zum Aufruf der Menüzeile über die Tastatur ALD + D + B beendet das Programm
ALT GR	ALT GR + Taste ruft das 3. Zeichen auf der Tastatur auf, genauso wie STRG + ALT + Q. Beispiel: ALT + GR + m = µ.
Returntaste ¿	Wiederholt den letzten Befehl oder bestätigt Dialogfenster.
Enter	Wiederholt den letzten Befehl oder bestätigt Dialogfenster.
Backspace	Löschtaste, löscht im Text das links stehende Zeichen
Entf	Entfernt markierte Objekte, wenn Optionen / Auswahl / Objekt vor Befehl aktiviert ist oder löscht im Text das rechts stehende Zeichen
Leertaste	Umschalten zwischen freiem Drehen und den Normalansichten im Orbit-Modus. Eingabe von Leerzeiche, schaltet Checkbox aus/ein, Leerzeichen.
,	Dezimaltrennzeichen.
.	Wird ebenfalls als Dezimaltrennzeichen akzetpiert (wie AutoCAD).
+ - * /	Plus, Minus, Mal, geteilt durch, mathematische Operatoren
\	Eingabe von Verzeichnispfaden oder Aufforderung zur Benutzereingabe z.B. bei Befehlsschalterskripten
DRUCK	Kopiert die aktuelle Bildschirmdarstellung in den Zwischenspeicher: Einfügen durch z.B. STRG + V
Einfg	Fügt Text ein, der vorher in den Zwischenspeicher kopiert wurde
Pos1	Geht in Textzeilen zum ersten Zeichen
Ende	Geht in Textzeilen hinter das letzte Zeichen
Cursor rechts / links	Bewegt Eingabeposition im Text nach rechts oder links

Abhängigkeiten 2D (Constraints) Abhängigkeiten legen wie Bemaßungen z.B. Position oder die Abmessung von Objekten fest. Tasten F9/F8 blenden die Abhängigkeiten ein bzw. aus. Die Basisabhängigkeit Koinzident wurde im Skript bereits mehrfach angewendet. Dadurch wurde erreicht, dass das Bauteil unverschiebbar auf der projizierten Z-Achse liegt.

Lotrecht Parallel Tangential Stetig Koinzident Konzentrisch Kollinar Gleich Waagerecht Senkrecht Fest Symmetrisch	Objekte stehen senkrecht zueinander. Objekte sind parallel zueinander. Objekte sind tangential zueinander. Erzeugt eine Stetigkeit zwischen Spline und Bogen. Objekte liegen auf gleichem Punkt. Objekte haben ein gemeinsames Zentrum. Objekte liegen auf einer gedachten Linie. Objekte sind gleich lang oder haben gleiche Radien. Objekte sind waagerecht. Objekte sind senkrecht. Objekte sind an der Position fixiert. Objekte sind symmetrisch.

Inventor 2008 Grundlagen

Inhalt

Inventor starten

Mittlere Maustaste / Rad
